Система мониторинга Transfix DGA 500

Мониторинг и общепризнанная начальная диагностика силовых трансформаторов

Трансформаторы являются ключевым и дорогостоящим компонентом электросети и для надежной работы сети крайне важно иметь сведения об их рабочем состоянии. Все больше растет значимость такого средства как мониторинг трансформаторов, чтобы менеджеры объектов могли не только успешно измерять и справляться с рисками в сети, но и выстраивать основанную на фактах стратегию замены активов.

При перенапряжении системы изоляции трансформатора образуются газы, растворяющиеся в трансформаторном масле. Анализ растворенных в масле газов (DGA) и измерение влаги признаны наиболее важными тестами для оценки состояния трансформаторов и наилучшим индикатором раннего предупреждения развивающихся КЗ.

В настоящее время такими группами, как EEE®, I EC® и Cigre®, разработано несколько методов диагностики, которые могут помочь пользователю истолковать различные уровни газов по данным контроллеров DGA реального времени. Чем больше газов анализируется, тем шире ассортимент диагностических инструментов, и, соответственно, более полной становится диагностика.

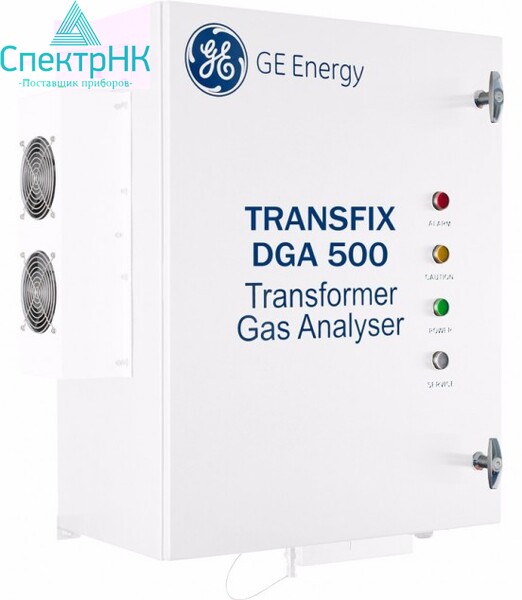

Transfix DGA 500 – это новое устройство мониторинга в реальном времени, которое измеряет отдельные виды растворенных газов и влаги и обеспечивает контроль в реальном времени и диагностику ключевых показателей. Оно использует широко известную в настоящее время технологию фотоакустической спектроскопии (PAS), которая стала распространенной благодаря точности, воспроизводимости и отсутствию расходных материалов, взятых у старшего брата KelmanTM Transfix.

Контроль уровней водорода охватывает все виды медленно развивающихся повреждений. С помощью контроля окиси углерода можно выявить повреждения медленно разрушаемой бумажной изоляции. Можно определить тепловые повреждения различной степени, включая искрение, в результате чего трансформатор можно будет отремонтировать, и это обойдется дешевле, чем его восстановление.

В частности, в устройстве Transfix DGA 500 предусмотрена хорошо известная DGA диагностика по треугольнику Дюваля, описанная в Приложении В стандарта IEC 60599. Она использует значения 3 газов (ацетилена, этилена и метана) и подходит для определения различных степеней/температуры тепловых повреждений, а также наличия повреждений в результате мощного электрического разряда.

Ключевые преимущества

• Автоматический мониторинг нескольких видов газа и влаги в реальном времени
• Раннее определение короткого замыкания через дугу
• Диагностика DGA методом треугольника Дюваля
• Простая замена на установку определения всех девяти видов газов
• Передача данных для проведения удаленной диагностики
• Не требует наличия транспортирующего или калибровочного газов
• Имеет источник AC или AC/DC питания

Треугольник Дюваля и ПО Perception

Метод диагностики по треугольнику Дюваля для результатов DGA анализа трансформаторов был разработан Мишелем Дювалем и описан в стандарте IEC 60599/

Концентрации (ч/млн) метана (CH4), этилена (C2H4) и ацетилена (C2H2) выражаются в процентном соотношении от общего содержания (CH4 + C2H4 + C2H2) и отмечаются точками (%CH4, %C2H4, %C2H2) в треугольной системе координат на диаграмме, разделенной на зоны дефектов. Зона дефекта, в которой находится точка, обозначает наиболее вероятный тип дефекта, получившийся в результате концентраций газа.

Как и любой другой метод диагностики DGA, метод треугольника Дюваля следует применять только в случае подозрений о наличии дефекта, основанных на чрезмерном увеличении растворенных газов и, в частности, H2. Это один из методов в перечне диагностики ПО GE Perception, в зависимости от имеющихся данных концентрации разных газов.

Transfix DGA 500 без проблем интегрируется с ПО Perception и может не только предоставить информацию индикаторной панели и информацию о рисках по контролируемому трансформатору, но и сравнить его состояние с другими похожими устройствами и показать его приоритет в составе инструмента управления парком трансформаторов.

Передовая технология

• Контроль пяти видов газов и контроль содержания влаги в одном устройстве
• Автоматический отвод газов во внешнее пространство
• Современная технология измерения –фотоакустическая спектроскопия (PAS)
• Не требует наличия транспортирующего или калибровочного газов
• Долгий срок службы при минимальном техническом обслуживании
• Возможность проведения частотной выборки до 1 раза в час

Простота использования

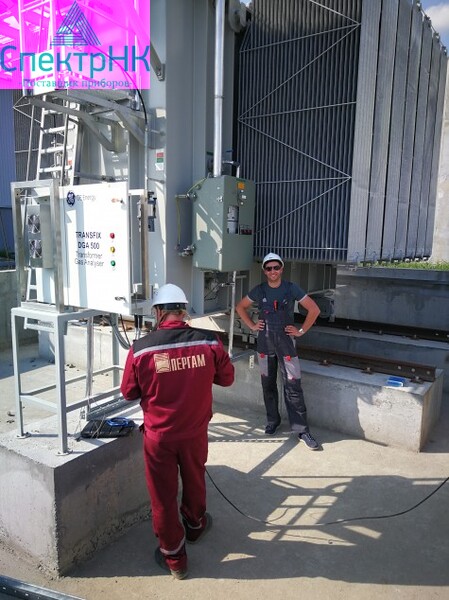

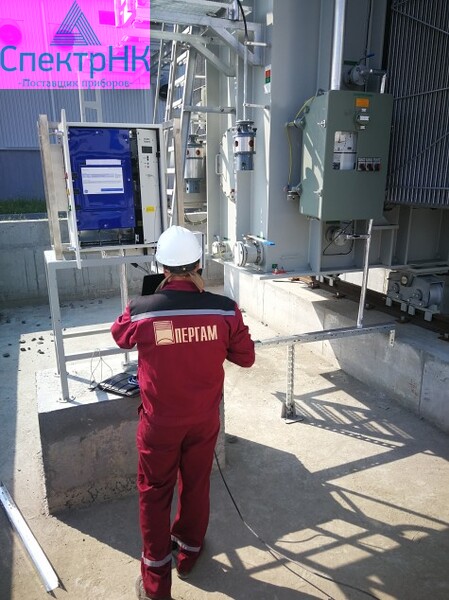

• Легкий монтаж: без простоя, сокращает расходы и неудобства для пользователя
• Частота пробоотбора конфигурируется пользователем
• Внутреннее хранение данных более чем двухлетней давности с частотой выборки каждые шесть часов

Конфигурируемые предупредительные сигналы

• Видимые при солнечном освещении светодиодные матрицы на передней панели
• Шесть контактов реле сигнализации, конфигурируемых пользователем
• Аварийную сигнализацию для газов и влаги можно задать в ч/млн или по скорости изменения (RoC)
• Аварийные сигналы можно устанавливать или изменять локально или удаленно с помощью ПО Perception^TM
• Можно использовать режимы предупреждения и аварийной сигнализации для автоматического увеличения частоты выборки

Технические характеристики
