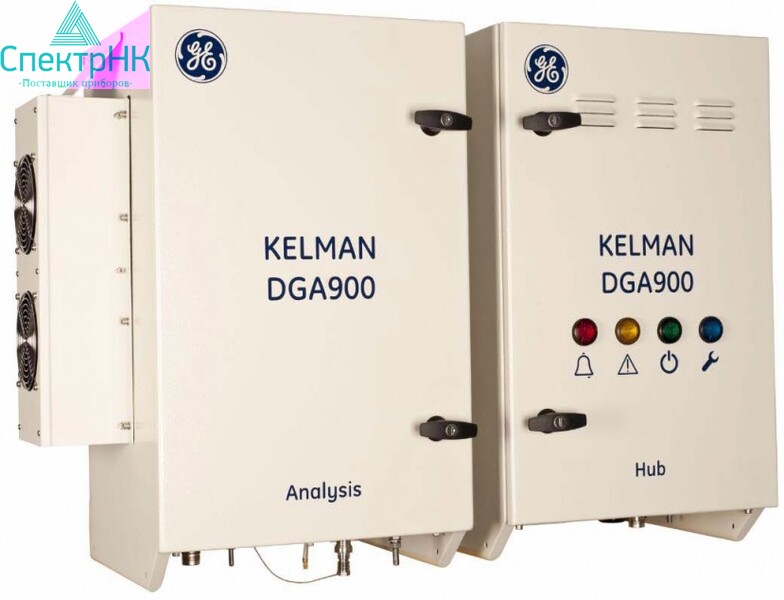

GE Kelman DGA 900

Kelman DGA 900

Мультигазовый АРГ в режиме реального времени нового поколения

Анализ растворенных газов (АРГ) и измерение содержания влаги в электроизоляционных жидкостях признаны наиболее важными тестами для оценки состояния трансформаторов. В предыдущие годы мультигазовый АРГ традиционно ограничивался испытаниями в лабораторных условиях с редким проведением ручного отбора проб в автономном режиме, являющимися частью комплекса мер по календарному техническому обслуживанию. Однако, поскольку средний возраст трансформаторов в мире продолжает увеличиваться, вероятность преждевременного старения, внеплановых отключений и даже критического отказа оборудования между испытаниями в автономном режиме также увеличивается, в связи с чем многие владельцы активов применяют стратегии АРГ в режиме реального времени для повышения надежности сети.

В начале 2000-х гг. компания Kelman™, являющаяся дочерним предприятием GE, представила на рынке ряд анализаторов для мультигазового АРГ в режиме реального времени без использования расходных материалов, а сегодня компания GE рада представить Kelman DGA 900 — устройство для анализа влаги и мультигазового АРГ в режиме реального времени нового поколения . Анализатор разработан на основе улучшенных принципов реализации надежного метода измерений GE — фотоакустической спектроскопии (PAS), обеспечивающей уровни точности и повторяемости, сопоставимые со значениями при испытаниях в лабораторных условиях, без использования расходных материалов и необходимости частых поверок. Используя свой более чем 40-летний опыт мировых поставок АРГ, в Kelman DGA 900 компания объединяет знания и усовершенствования, основанные на результатах эксплуатации предыдущих моделей и направленные на улучшение рабочих характеристик, введение новых инновационных функций, оптимизацию опыта пользователя и повышение надежности.

Основные преимущества

• Обеспечение удаленного предупреждения и мультигазовой диагностики при ухудшающемся состоянии трансформатора
• Быстрая передача оперативных решений без необходимости посещения объекта для осуществления ручного отбора проб масла
• Проблемы могут быть выявлены на самых ранних стадиях, что позволяет избежать внезапных отказов и создать условия для плановых отключений
• Фиксирование точных данных по техническому обслуживанию с учетом состояния оборудования и стратегий замены оборудования
• Для обеспечения работы с оптимальными характеристиками не требуются расходные материалы и частые поверки
• Новый «быстрый режим» позволяет анализировать быстро развивающиеся неисправности в режиме, близком к реальному времени
• Улучшенные вычислительные возможности, высоко масштабируемые входы/выходы и интегрированный ЧМИ составляют мощную, универсальную систему контроля трансформатора
• Предназначены для работы с минеральными электроизоляционными маслами и новыми жидкостями на основе сложных эфиров (природными и синтетическими)

Заводские испытания DGA 900

Отображение уровней газа на локальном ЖК-дисплее DGA 900

Первый мультигазовый АРГ, полностью разработанный GE

• Блок для измерения содержания 9 газов и влагосодержания, объединяющий 4-е поколение технологии фотоакустической спектроскопии (PAS) с повышенной точностью измерений, более низкими пределами обнаружения и повторяемостью
• Стандартная 5-летняя гарантия *
• Усовершенствованная конструкция и модульная структура обеспечивают повышенную надежность, увеличение интервалов технического обслуживания и простоту обслуживания на месте эксплуатации
• Расширяемые аналоговые/цифровые входы/выходы и вычислительная платформа обеспечивают возможность расширения и улучшения функций
• Устройство готово к интеграции в PREDIX APM (облачная платформа)

Типы применения

Анализатор Kelman DGA 900 – это неоценимый фундаментальный инструмент для реализации управления эффективностью основных фондов (APM) в системах генерации, передачи электроэнергии и в электротехнической промышленности, позволяющего применять стратегию замены основных фондов с учетом состояния оборудования и улучшать надежность и эксплуатационную готовность системы

Устройство, готовое для использования в системах управления эффективностью основных фондов электрических сетей DS-Agile™ и PREDIX™, широкий выбор методов и протоколов связи, используемых DGA 900, позволяет подключаться к различным платформам и интегрировать его в программные средства GE Perception™ для управления трансформаторами, а также в другие программные средства, серверы архивных данных и системы SCADA.

Общая схема устройства Kelman DGA 900

Передовая проверенная технологияНе требует наличия транспортирующего или калибровочного газов

Для АРГ по методу газовой хроматографии (GC) требуется наличие крупных внешних резервуаров газа высокого давления ~ 69 кг (3600 фунтов/кв.дюйм).

Вопросы ОТ, ПБ и ООС: согласно специальным правилам обращения, требуется применение специально разработанных 3-колесных тележек для перемещения газов, проведение регулярных осмотров и проверок на герметичность, использование СИЗ, предусмотренных ОТ, ТБ и ООС, и проведение проверки соблюдения правил техники безопасности.

Также необходимо обеспечить надлежащее хранение заполненных и пустых баллонов. В случае пожара или нагрева может произойти взрыв. В некоторых странах введены ограничения на допустимое количество баллонов на подстанции. В Гонконге допускается наличие одного баллона на объекте. Требуется наличие паспорта безопасности вещества/материала. Законодательные / нормативные требования WSE к объекту (ежегодно). Требуется замена регуляторов газа (BS 5741) каждые 5 лет. Истощение запасов природного газа-источника гелия высокой степени чистоты 99,9999% представляется собой экологическую проблему. Повышение стоимости на ~100% за последние 10 лет.

Надежность, эксплуатационная готовность, отслеживаемостьИзмерения на месте эксплуатации с лабораторной точностью

ASTME691 «Стандартный метод проведения межлабораторных исследований для определения точности метода испытаний».

Пробы предоставлены ~90 лабораториями по всему миру, работающими по IEC60567

Результаты

• Результаты ~20 лабораторий были неудовлетворительными. Определены стандартные отклонения. Установлен Z-показатель
• Сертифицировано, если Z < 2

Вероятность случаев по положению кривой, Стандартные отклонения от среднего, Совокупное, Z-показатель, T-показатель

z < 1	Хорошо
1 < z < 2	Удовлетворительно
2 < z < 3	Спорный случай
3 < z	Неприемлемо

Интуитивная понятность и универсальностьИнтуитивный графический пользовательский интерфейс

• Локальный интерфейс с дисплеем: простой и интуитивный благодаря встроенному цветному ЖК-дисплею
• Удаленный интерфейс: доступ через интернет-браузер
• Не требуется дополнительное ПО для ПК.
• Обеспечивает доступ ко всем аварийным сигналам, конфигурации системы без установки дополнительного ПО, все отображается на дисплее!
• Использование интерфейсов HTTPS с высокой степенью защиты

Интуитивная понятность и универсальностьОсобенности инновационной конструкции

• Максимальная универсальность установочного пакета всех устройств АРГ в режиме реального времени

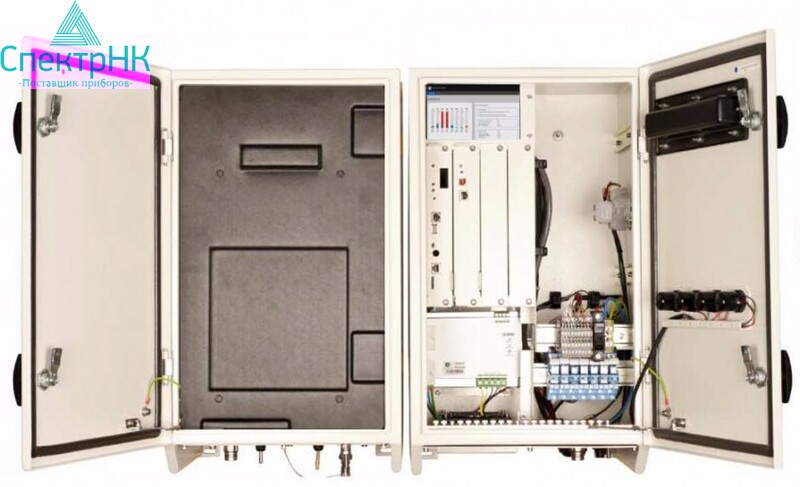

• Конструкция с двумя корпусами – позволяет выполнять любые требования к установке Непосредственная установка / установка на стенде или различные комбинации Стандартная конфигурация: питание перем./пост. тока с беспроводными каналами связи.
• Позволяет повысить показатели ОТ, ПБ и ООС на объекте. Короткий защищенный маслопровод. Концентратор DGA900 может устанавливаться отдельно от анализатора благодаря наличию 10 м дополнительного кабеля
• Последующие улучшения позволят обеспечить возможность самостоятельной установки и ввода в эксплуатацию с использованием только базовых инструментов

Конструкция предусматривает масштабируемость

• Одним из требований к конструкции DGA 900 является высокая масштабируемость.
• Расширяемые аналоговые/цифровые входы/выходы. До 15 конфигурируемых пользователем портов с полной цифровой настройкой сигнализации.
• Возможность подключения нескольких дополнительных модулей связи или дополнительных датчиков, напр., TransOpto (температура оптоволокна)
• Моделирование трансформатора и прочие дополнительные улучшения аппаратных средств будут доступны в будущем, что обеспечит наращивание функциональных способностей системы

Масштабируемость и удобство подключения

Передача данных:

• Протоколы: Modbus, DNP3.0, IEC61850
• Канал связи: RS485, GSM/GPRS, Wi-Fi, Ethernet и оптический

Возможности подключения нового поколения:

• Perception: полностью поддерживается Perception 1.22
• DS Agile: распределенная система управления
• Predix: возможность внедрения устройств GE системы управления эффективностью основных фондов электросети

.

Устройства АРГ в режиме реального времени — это базовый элемент системы управления эффективностью основных фондов для трансформаторов

Передовая проверенная технология

• Технология PAS 4-го поколения компании GE обеспечивает повышенную точность измерений при более низких пределах обнаружения
• Единственный поставщик, имеющий 15-летний опыт использования технологии PAS и более 13000 единиц установленного оборудования
• Не требует наличия транспортирующего или калибровочного расходных газов
• Измерение содержания девяти газов и влаги на месте эксплуатации с лабораторной точностью
• Проведение полного анализа АРГ с периодичностью до одного раза в час, и новый «быстрый режим» для анализа основных газов за ~ 30 мин.

Надежность, эксплуатационная готовность, отслеживаемость

• Первое устройство Kelman, полностью разработанное компанией GE, эффективно использующее существующую конструкцию для реализации принципов обеспечения качества и непрерывного усовершенствования
• Повышенная надежность и простота обслуживания на месте эксплуатации
• Стандартная 5-летняя гарантия
• Калибровка на заводе-изготовителе, сопоставимая с методами лабораторных испытаний, соответствующими промышленным стандартам

Интуитивная понятность и универсальность

• Интегрированный 7-дюймовый цветной ЖК-дисплей, обеспечивающий более удобное взаимодействие с локальным пользователем и отображение данных
• Облегченный инновационный дизайн с двойным корпусом позволяет выполнять установку модулей отдельно или совместно
• Возможность подключения к сетям переменного тока или подстанции постоянного тока

Масштабируемость и удобство подключения

• Расширяемые аналоговые/цифровые входы/выходы
• Перспективная вычислительная платформа, готовая к расширению функций
• Конструкция, обеспечивающая информационную безопасность
• Широкий выбор методов связи и протоколов

Технические характеристики
