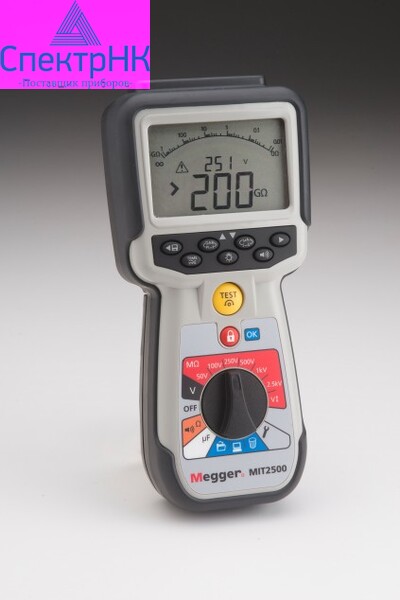

Тестер изоляции Megger MIT2500

Функции прибора

1. Тестовые напряжения (новое) — 50 B, 100 В, 250 В, 500 В, 1000 В и 2500 В
2. Защитная клемма — Улучшенная производительность высший диапазонах проверки изоляции.
3. Силиконовые измерительные провода 3 кВ (Новые) — В комплект помимо стандартных измерительных проводов категории III 1000 В / категории IV 600 B, входят специально разработанные силиконовые измерительные провода 3 кВ.
4. Регулируемое тестовое напряжение (новое) — Регулируемое тестовое напряжение в диапазоне от 50 В до 999 В с шагом 1 В, 1000 В до 2500 В с шагом 10 В
5. Тестовое напряжение с погрешностью 2% — Выходное тестовое напряжение удерживается в пределах допустимой погрешности или -0% +2% + 2 V
6. Стабилизированное тестовое напряжение — Напряжение управляется системой с обратной связью, что позволяет удерживать напряжение в заданном значении на полном диапазоне измерения
7. Отображение напряжения измерения (новое) — Фактическое тестовое напряжение отображается на небольшом цифровом дисплее вместе с измерением на большом цифровом дисплее.
8. Отображаемый диапазон измерения — Напряжение диапазона отображается при выборе на экране.
9. Отображение напряжения измерения (новое) — Во время проверки отображается напряжение измерения.
10. Аналоговая шкала с делениями — Дисплей имеет функцию аналоговой шкалы для воспроизведения ответа подвижной катушки дисплея.
11. PI и DAR — Автоматические функции индекса поляризации (PI) и коэффициента абсорбции (DAR). Индекс поляризации (PI): скорость 10 минут / 1 минута Коэффициент абсорбции (DAR): скорость 60 / 30 секунд
12. Запланированное измерение — Автоматическое измерение в течение заданного промежутка времени.
13. Диапазон 200 GΩ — Тестирование изоляции до 200 GΩ при ≧1000 В.
14. Остановка тестирования — Останавливает тестирование, если при выполнении тестирования изоляции обнаружено превышение напряжения на 25, 30, 50, 75 или 100 В (задается пользователем). По умолчанию установлено на 50 В.
15. Звуковой сигнал изоляции — Звуковой сигнал можно установить на срабатывание, если сопротивление изоляции больше заданного пользователем предела, настраивается в меню «Настройки».
16. Блокировка измерения — Удерживает проверку изоляции постоянно включенной.

Применение

• Коммерческая авиационная электроника
• Военные наземные, водные и воздушные средства связи
• Производственные/конвейерные линии
• Электростатические измерения
• Проверка компонентов
• Ходовые установки и подъемное оборудование с питанием от аккумуляторных батарей
• Одно- и трехфазное вращающееся оборудование
• Проверка одно- и многожильных проводов
• Проверка электродвигателей

Проверка проводимости (сопротивления)

• Одинарный диапазон сопротивления (новый) - Один диапазон, полностью автоматическийΩ, от 0,01 до 1,0 MΩ.
• Автоматический выбор тестового тока - Автоматически использует предпочитаемый тестовый ток для проверяемого сопротивления нагрузки .
• Двухсторонняя проверка (новый) - Возможность автоматической двухсторонней проверки без переподключения проводов.
• Быстрое время ответа (новое) - Время отклика звукового сигнала контакта было снижено
• 200 мА или 20 мА - Доступны токи для измерения проводимости на 200 мА или 20 мА. Тестовый ток 20 мА значительно увеличивает срок службы батареи.
• Обнуление вывода - Компенсация сопротивления вывода (ОБНУЛЕНИЕ) работает до 10 Ωс сопротивления.
• Звуковой сигнал - ВКЛ./ВЫКЛ. выбирается простым нажатием кнопки.
• Ограничение звукового сигнала - Предел звукового сигнала проводимости обеспечивает регулировку максимального сопротивления, при котором включается звуковой сигнал проводимости. Регулируется в диапазоне от 1 Ω до 200 Ω с шагом 12.
• Отображение предупреждения ПРОШЕЛ/НЕ ПРОШЕЛ (Новое) - Используется, если звуковой сигнал нежелателен.

Экран прибора

На экране отображается сочетание показаний аналоговой шкалы с делениями и двойные цифровые показания:

• Аналоговая шкала с делениями на всю ширину экрана.
• Экран шкалы показывает важные характеристики зарядки и разрядки, не отображаемые на цифровом экране.
• Отклик одинарного указателя-”иглы” имеет сходный отклик с датчиком подвижной катушки.

• Большой главный цифровой экран для хорошей видимости всех главных результатов измерений
• Второй цифровой дисплей для следующих дополнительных данных:
  1. Напряжение проверки изоляции.
  2. Ток утечки изоляции.
  3. Частота питания (при измерении вольт).
  4. Режим измерения, например PI, DAR или t (t = Режим таймера).

Другие функции и особенности

Функции настроек прибор позволяют управлять:

• Продолжительностью звукового предупреждения предела проводимости,
• Звуковой сигнал предела изоляции,
• БЛОКИРОВКА изоляции
• Продолжительность таймера проверки изоляции
• Продолжительность работы подсветки
• Таймер сна
• Предупреждения ПРОШЕЛ/НЕ ПРОШЕЛ
• Измерительные токи для измерения проводимости
• Подключение через Bluetooth
• Восстановление заводских настроек

Устойчивость к воздействию окружающей среды:

Тестер получил степень защиты IP54, он устойчив к воздействию окружающей среды и попадания воды в него, отсек батарей и предохранителей.

Прочный корпус:

Благодаря многослойному резиновому покрытию прибор очень удобно держать в руках, а противоударный корпус не боится падений и ударов.

Батарейки:

Для работы требуется 6 щелочных или никель-металл- гидридных батареек типа AA, которых хватает не менее чем на 3000 проверок изоляции при 1000 В. MIT2500 имеет возможность внутренней зарядки при использовании с дополнительным комплектом зарядки.

Безопасность

Разработан для безопасного использования. Цепи быстрого обнаружения предотвращают повреждение прибора при случайном подключении к проводам под напряжением или между концами фаз. В частности, все инструменты:

• Соответствуют международным требованиям по стандарту IEC61010 и EN61557.
• Обнаружение цепи под напряжением прекращает тестирование изоляции на цепях с напряжением выше 25, 30, 50, 75 или 100 В (по умолчанию 50 В).
• Обнаружение цепи под напряжением и прерывание проверки измерения проводимости.
• Отображение по умолчанию напряжения цепи под напряжением на всех диапазонах.
• Функция обнаружения и прерывания работает даже со сгоревшим защитным предохранителем.
• Пригодно к использованию на оборудовании CAT IV и напряжении питания до 600 В.

Преимущества

• Разработано для электрических и промышленных рынков
• Тестирование изоляции в диапазоне до 2,5 кВ (новое) т 200 GΩ при помощи ручного инструмента
• Защитная клемма для точности при высоком сопротивлении (новое)
• Регулируемое напряжение тестирования изоляции в диапазоне от 50 В до 2500 В (новое)
• Стабилизированное напряжение проверки изоляции (новое)
• Возможность зарядки от сети и от машины (новое)
• Один диапазон, ускоренная проверка проводимости в диапазоне от 0,01 Ω до 1 MΩ (новое)
• Индекс поляризации (PI) и Коэффициент абсорбции (DAR)
• 600 В, истинное СКЗ, измерение напряжения переменного / постоянного тока
• Новая конструкция корпуса с дополнительным магнитным зажимом для подвешивания (новое)
• Обзор и хранение данных тестирования
• Обнаружение цепей под напряжением и защита
• Работы согласно CAT IV 600 В
• Противоударный пылевлагонепроницаемый корпус IP54.

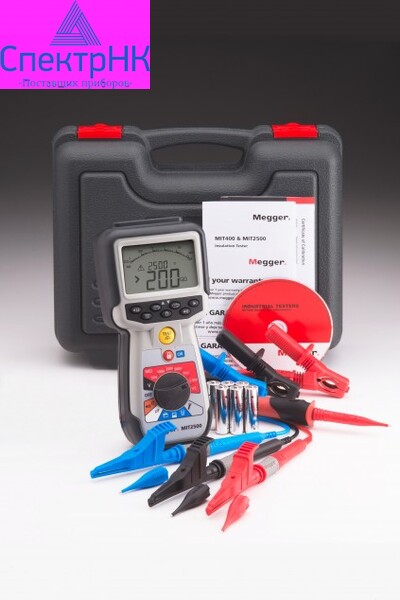

Комплектация

• Мягкий кейс для переноски
• MIT2500 - тестер изоляции в диапазоне от 50 В до 2500 В
• Красный/черный/синий силиконовые измерительные провода со щупами и зажимами
• Красный/черный/синий силиконовые измерительные провода номиналом 2,5 кВ со щупами и зажимами
• Переключаемый щуп SP5 (не MIT400/2)
• Диск с информацией для владельца
• 6 щелочных батарей x AA (MIT420/2 и 430/2, типа NiMH)

Дополнительные принадлежности

• Набор для зарядки от сети (только MIT430/2) - 1007-464
• Зарядное устройство пост. тока - 1004-183
• Переключаемый щуп SP5 - 1007-157
• Набор измерительных щупов и зажимы-крокодильчики - 1002-001
• Набор из 2 измерительных проводов с предохранителем на 500 мА - 1002-015
• Переходник удлинителя вывода (120 В, США) - 1007-159
• Батарейки (6 x NiMH) - 1002-753

Технические характеристики
