Система поиска повреждений кабеля Syscompact 2000 M pro

Оборудование для поиска мест повреждения кабеля

• Современные методы предварительной локализации повреждений кабелей
• Режим импульсного напряжения для акустического метода
• Простота транспортировки и удобство применения в полевых условиях
• Идеальная система для использования в труднодоступных зонах

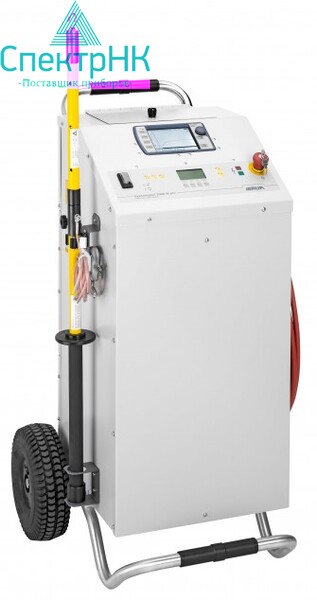

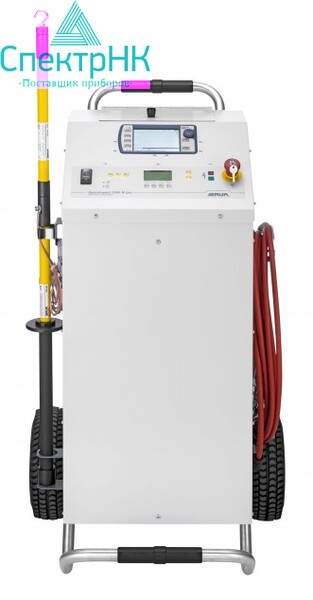

Мобильная установка для быстрого поиска мест повреждения кабеля BAUR Syscompact 2000 M pro предназначена для определения мест повреждения и испытания низко- и средневольтных кабельных линий длиной до 65 км.

Интегрированный импульсный генератор с двумя программируемыми диапазонами напряжения и импульсный рефлектометр IRG 2000 позволяют безошибочно определять места низкоомных, высокоомных и заплывающих повреждений кабеля. Генератор импульсного напряжения имеет автоматический акустический режим с регулируемой последовательностью импульсов до 20 имп./мин. Благодаря простой системе меню и интегрированным методам ОМП определение мест повреждений кабеля с помощью системы Syscompact 2000 M pro выполняется быстро, просто и точно.

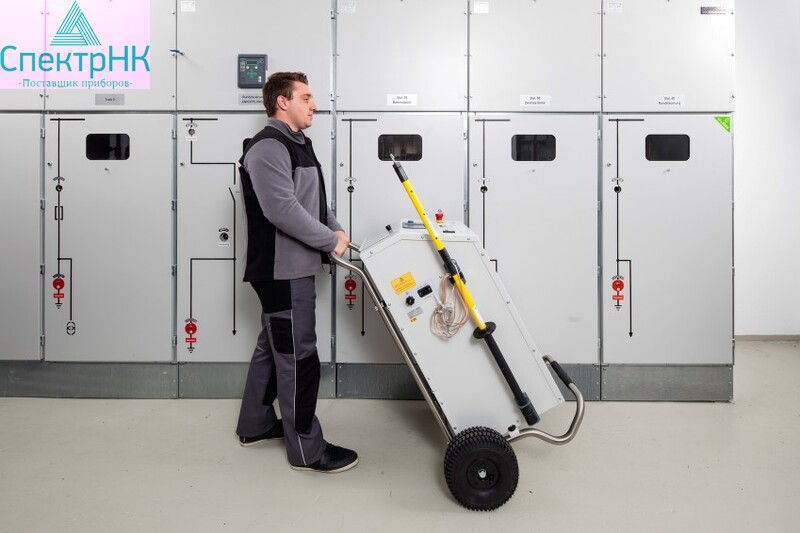

Система Syscompact 2000 M pro является легкой и удобной, защищенной от атмосферных воздействий (водяных брызг и пыли) – идеальный инструмент для работы в полевых условиях. Прочная металлическая ручка с прорезиненной оплёткой и большие колеса упрощают транспортировку системы.

Функциональные особенности системы поиска мест повреждений кабеля

• Методы предварительной локализации
• Метод импульсной рефлектометрии TDR
• Метод вторичного импульса/мультиимпульсный метод SIM/MIM
• Метод импульсного тока ICM
• Режим импульсного напряжения для акустического метода
• 2 диапазона импульсного напряжения: 8 и 16 кВ
• Автоматический режим импульсного напряжения или ручное срабатывание
• Быстрая последовательность импульсов до 20 имп./мин
• Импульсная энергия до 1 024 Дж
• Испытание постоянным напряжением до 16 кВ

Технические характеристики Syscompact 2000 M pro

• Определение мест повреждения низко- и средневольных кабелей длиной до 65 км
• Легкая, компактная и мобильная
• Для транспортировки не требуется специального автомобиля
• Защита от перенапряжения
• Мониторинг рабочего заземления
• Простое управление с помощью меню на различных языках
• Простота в использовании благодаря эргономичной конструкции

Комплект поставки

• Система для поиска повреждений кабеля Syscompact 2000 M pro
• Импульсный рефлектометр IRG 2000
• Соединительный кабель TDR, 1,5 м, с соединительным зажимом
• Последовательный кабель RS232
• Зарядное устройство для IRG 2000
• Программное обеспечение для IRG 2000 на USB-флеш-накопителе
• Кабель защитного заземления, 10 м, с зажимом
• Высоковольтный соединительный кабель, 10 м, несъемный
• Сетевой кабель, 2,5 м
• Разрядный и заземляющий стержень GDR 40-250
• Руководство по эксплуатации на русском языке
