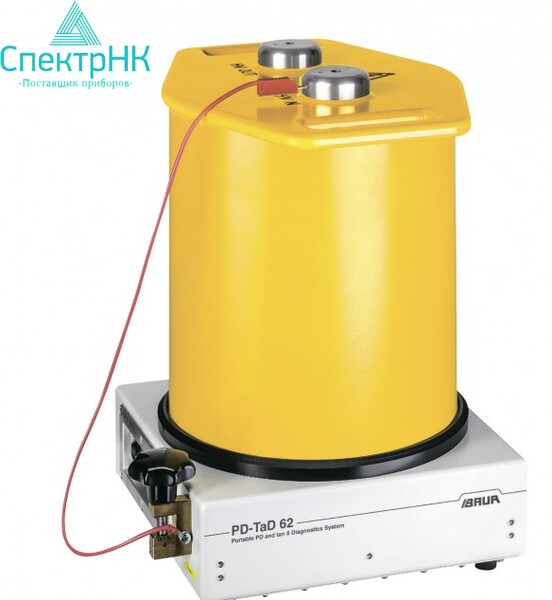

Система диагностики ЧР BAUR PD-TaD 62

Диагностика силового кабеля частичными разрядами (ЧР)

Частичный разряд (ЧР) – это искровой разряд маленькой мощности. ЧР образуется внутри или на поверхности изоляции высоковольтного оборудования. Частичные разряды со временем разрушает изоляцию, приводя к её пробою и неисправностям оборудования. Изоляция разрушается не сразу, это довольно длительный процесс, происходит в течение многих месяцев, лет. Своевременное обнаружение частичных разрядов, оценка их мощности и повторяемости, позволяет выявить развивающиеся повреждения изоляции и принять меры для их устранения.

Портативная система диагностики ЧР PD-TaD 62 в сочетании с высоковольтным генератором СНЧ BAUR предназначена для:

• диагностики и локализации частичных разрядов в изоляции кабеля, муфтах и концевых муфтах;
• одновременного измерения частичных разрядов и коэффициента диэлектрических потерь;
• испытания СНЧ с одновременным измерением частичных разрядов;
• регистрации и локализации активности частичных разрядов в изоляции кабеля;
• оптимизированного испытания установленным напряжением с сокращением длительности испытания для кабеля в хорошем состоянии;
• более эффективного обнаружения скрытых повреждений (например влажных муфт) благодаря выявлению проблемных мест и одновременному мониторингу значений тангенса дельта и активности ЧР;
• комплексного испытания MWT: испытания СНЧ с одновременным измерением частичных разрядов и коэффициента диэлектрических потерь.

Для измерения коэффициента диэлектрических потерь и комплексного испытания MWT необходим высоковольтный генератор СНЧ с функцией измерения коэффициента диэлектрических потерь. В то время как испытание кабеля показывает, способен ли он выдержать определенную нагрузку в течение определенного времени, измерение ЧР позволяет регистрировать и локализовать активность частичных разрядов в изоляции кабеля. Одновременное испытание кабеля СНЧ и измерение ЧР позволяет сократить длительность испытания для кабелей, находящихся в хорошем состоянии.

Благодаря возможности одновременно измерять ЧР и коэффициент диэлектрических потерь этот компактный прибор объединяет в себе два наиболее эффективных и доказавших свою надежность метода оценки степень старения средневольтных кабелей и кабельной арматуры. Видимость кабеля на 360° позволяет получить исчерпывающую картину в ходе одного испытания: раннее обнаружение и локализация проблемных мест с помощью измерения ЧР, дополненные оценкой диэлектрического старения на базе значений коэффициента диэлектрических потерь. Если требуется выполнить измерение частичных разрядов на нескольких фазах и при этом нельзя сказать однозначно, что все фазы имеют одинаковую длину и параметры, фазы сравниваются друг с другом.

Одновременное измерение ЧР и коэффициента диэлектрических потерь экономит время и позволяет более эффективно выполнять испытание всей кабельной сети. Кроме того, одновременный мониторинг значений тангенса дельта и активности ЧР позволяет обнаруживать скрытые дефекты (например, при проникновении воды в муфты). Легкий, прочный и переносной: Система PD-TaD идеально подходит для работы в полевых условиях. Сам прибор и все принадлежности размещены в прочном транспортировочном кейсе, удобном для переноски.

Новое поколение технологий оценки состояния кабеля

• Комплексная диагностика кабеля на 360° благодаря параллельному измерению частичных разрядов (ЧР) и измерению коэффициента диэлектрических потерь (совместно с генератором СНЧ с функцией измерения тангенса дельта: frida TD, viola TD);
• Оптимизированная по времени и щадящая оценка состояния кабеля;
• Самый компактный и легкий прибор для измерения ЧР при напряжении до 62 кВпик;
• Разработан для портативного использования в месте эксплуатации.

Преимущества PD-TaD 62

Простота в использовании – все функции в одном компактном и легком приборе.

• Легкость (17,5 кг) и компактность — для измерения ЧР в полевых условиях;
• Одновременное измерение ЧР и коэффициента диэлектрических потерь;
• Более подробная информация о состоянии кабеля по результатам полностью контролируемого комбинированного испытания на электрическую прочность (комплексного испытания MWT).

Экономия времени и затрат для проведения измерений в полевых условиях.

• Одновременное измерение ЧР и тангенса дельта (TD);
• Простая подготовка к проведению испытания: идентичная испытательная система для измерения частичных разрядов и тангенса дельта;
• Технология разъемов позволяет обеспечить эксплуатацию и надежную передачу данных (PoE – Power over Ethernet) без батарей и аккумуляторов.

Высококачественная измерительная техника для соблюдения специальных повышенных требований на месте измерений.

• Высокая емкость конденсатора связи — 10 нФ позволяет обеспечить точную регистрацию ЧР;
• Граница чувствительности/уровень собственных шумов 1 пКл;
• Интегрированная регистрация и компенсация поверхностного тока утечки для точного измерения тангенса дельта;
• Подавление сигналов помех за счет гальванической развязки измерительного блока и ноутбука.

Комплексное контролируемое испытание на электрическую прочность

Прибор BAUR PD-TaD 62 в сочетании с одним из СНЧ-генераторов BAUR с функцией измерения тангенса дельта позволяет в ходе СНЧ-испытания кабеля измерять диэлектрические потери и испытывать кабельный участок на частичные разряды. Эта комбинация методов называется Комплексное испытание MWT и предоставляет значительно больше информации по сравнению с простым испытанием кабеля. Во время испытания определяется, выдержит ли кабель определенной длины соответствующую нагрузку в течение определенного времени, что позволяет измерить коэффициент диэлектрических потерь, оценить состояние кабельной изоляции, а с помощью измерения частичных разрядов — отобразить источники ЧР и выполнить их точную локализацию. Главной особенностью метода MWT является ориентированная на состояние кабеля длительность испытания: если допустимо, длительность испытания может быть сокращена, что позволяет уменьшить расходы. При этом кабель подвергается повышенному испытательному напряжению в течение лишь необходимого времени.

СНЧ truesinus — форма напряжения для всех методов и их комбинаций

СНЧ truesinus — единственная форма напряжения, которая позволяет провести надежные испытания напряжением, а также точно определить коэффициент потерь и измерить частичные разряды. В отличии от других форм напряжения СНЧ truesinus не зависит от нагрузки, выдаёт симметричную форму волны и позволяет получать сравнимые результаты испытаний. Это является важной предпосылкой для обеспечения высокой точности, а также воспроизводимости и сопоставимости результатов измерений.

Разрешение ЧР по фазе (опция)

Для точной расшифровки результатов измерения вы можете вывести отображение уровня частичных разрядов и частоты их возникновения в зависимости от угла сдвига фаз. Зная положение частичного разряда по фазе, можно определить категорию повреждения кабеля. Измеряемый уровень ЧР хоть и пропорционален реальному заряду, однако может лишь частично использоваться для оценки возможной причины. Величина частичного разряда зависит от диэлектрика в месте повреждения и обратно пропорциональна плотности изолирующей среды, она регистрируется тем слабее, чем удаленнее местонахождение разряда от места расположения прибора. Таким образом абсолютная величина частичного разряда предоставляет не так много информации. На основании определения положения по фазе можно независимо от уровня относительно четко различать внутренние и внешние частичные разряды.

Типы и причины повреждений по внешним и внутренним частичным разрядам

Различить внутренние и внешние частичные разряды можно в том случае, если имеется информация о фазе, поскольку:

• внутренние ЧР возникают, как правило, при подъеме напряжения синусной полуволны (кроме того, при внутренних ЧР напряжение гашения ниже напряжения возникновения);
• внешние частичные разряды наиболее часто регистрируются в месте максимального отклонения синусной полуволны, т.е. рядом с пиковой точкой.
