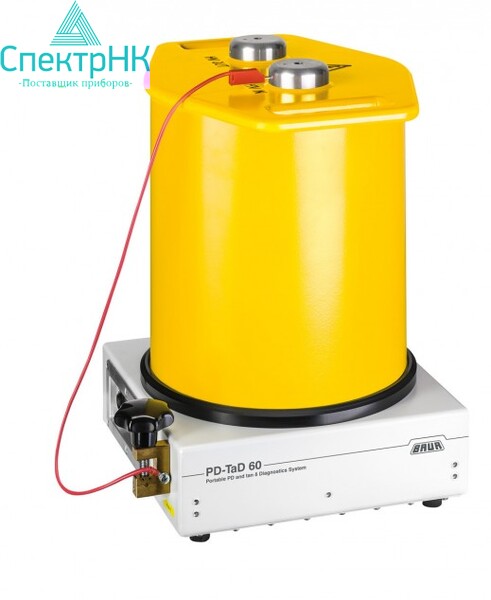

BAUR PD-TaD 60

Новое поколение технологий оценки состояния кабеля с Baur PD-TaD 60

Преимущества:

• Всесторонний анализ кабеля на все 360° благодаря одновременному измерению частичных разрядов и коэффициента диэлектрических потерь*
• Оптимизированная по времени и щадящая оценка состояния кабеля
• Самый компактный и легкий прибор для измерения ЧР при напряжении до 60 кВпик
• Разработан для портативного использования в месте эксплуатации

Портативная система диагностики ЧР BAUR PD-TaD 60 в сочетании с СНЧ-генератором предназначена для:

• Диагностики и локализации частичных разрядов;
• Испытания СНЧ с одновременным измерением частичных разрядов
• Параллельного измерения частичных разрядов и коэффициента диэлектрических потерь;
• Комплексное испытание MWT*;

В этом компактном переносном приборе объединены два наиболее эффективных и доказавших свою надежность метода оценки степени старения средневольтных кабелей и кабельной арматуры. Видимость кабеля на 360° позволяет получить исчерпывающую картину в ходе одного испытания: раннее обнаружение и локализация проблемных мест с помощью измерения ЧР, дополненные оценкой диэлектрического старения на базе значений коэффициента диэлектрических потерь.Возможность одновременного проведения измерения ЧР и коэффициента диэлектрических потерь дает значительную экономию времени и позволяет более эффективно выполнять испытание всей кабельной сети. Кроме того, одновременный мониторинг значений тангенса дельта и активности ЧР позволяет обнаруживать скрытые дефекты (например, при проникновении воды в муфты).Легкий, прочный и переносной: Система PD-TaD идеально подходит для работы в полевых условиях. Сам прибор и все принадлежности размещены в прочном транспортировочном кейсе, удобном для переноски.

Full Monitored Withstand Test (комплексное контролируемое испытание на электрическую прочность)

Комбинация методов, позволяющая получить больше информации

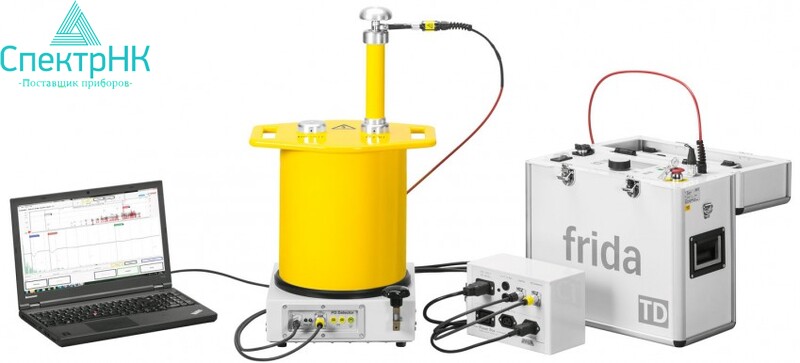

Прибор BAUR PD-TaD 60 в сочетании с одним из СНЧ-генераторов BAUR с функцией измерения тангенса дельта позволяет в ходе СНЧ-испытания кабеля также измерять диэлектрические потери и испытывать кабельный участок на частичные разряды.

Эта комбинация методов называется Комплексное испытание MWT и предоставляет значительно больше информации по сравнению с простым испытанием кабеля. Во время испытания определяется, выдержит ли кабель определенной длины соответствующую нагрузку в течение определенного времени, что позволяет измерить коэффициент диэлектрических потерь, оценить состояние кабельной изоляции, а с помощью измерения частичных разрядов — отобразить источники ЧР и выполнить их точную локализацию. Главной особенностью метода MWT является ориентированная на состояние кабеля длительность испытания: если допустимо, длительность испытания может быть сокращена, что позволяет уменьшить расходы. При этом кабель подвергается повышенному испытательному напряжению в течение лишь необходимого времени.

СНЧ truesinus® — форма напряжения для всех методов и их комбинаций

СНЧ truesinus® — единственная форма напряжения, которая позволяет провести надежные испытания повышенным напряжением, а также точно определить коэффициент диэлектрических потерь и измерить частичные разряды. В отличии от других форм напряжения СНЧ truesinus® не зависит от нагрузки, выдаёт симметричную форму волны и позволяет получать сравнимые результаты испытаний. Это является важной предпосылкой для обеспечения высокой точности, а также воспроизводимости и сопоставимости результатов измерений.
