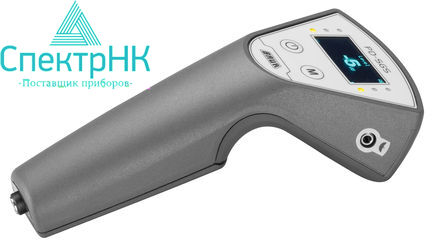

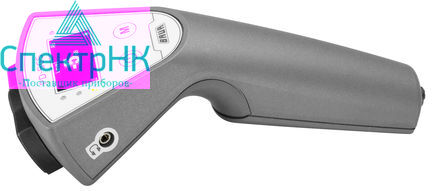

Детектор ЧР BAUR PD-SGS

Быстрое обнаружение активности ЧР в распределительных устройствах и кабельной арматуре

• Первая быстрая оценка состояния распределительных устройств и кабельной арматуры без прекращения эксплуатации сети
• Идеальный прибор для быстрой проверки средне- и высоковольтных распределительных устройств
• 2 интегрированных датчика: Емкостный датчик TEV регистрирует ЧР на поверхностях распределительных устройств, акустический датчик регистрирует ЧР в распределительных устройствах
• Повышение безопасности выполняющего испытания персонала – Проверка распределительного устройства на наличие рисков безопасности перед началом выполнения работ

Ручной сканер ЧР под рабочим напряжением BAUR PD-SGS предназначен для первого быстрого испытания токоведущих распределительных устройств на активность ЧР. Потенциальные слабые места немедленно сигнализируются цифровой и акустической индикацией. Кроме того, пользователю выдается рекомендация для дальнейших действий с испытываемым распределительным устройством по принципу светофора. Таким образом обеспечивается возможность быстрой оценки состояния целых трансформаторных подстанций, чтобы на основании результатов измерений экономично и эффективно спланировать дальнейшие проверки или немедленные ремонтные работы.

С помощью интегрированных емкостных TEV и акустических датчиков сканер PD-SGS быстро и надежно регистрирует как внутренние высокочастотные частичные разряды распределительных устройств, так и поверхностные частичные разряды, возникающие в результате образования на поверхности дорожек проводимости (Tracking) или корон- ных разрядов. Для проверки труднодоступных компонентов установок ручной сканер BAUR оснащен разъемом для параболической антенны.

Сканер PD-SGS используется проводящим испытания персоналом в качестве средства обеспечения безопасности для быстрой проверки зоны выполнения работ на отсутствие факторов опасности.

Регистрация ЧР с помощью емкостного датчика TEV

Активность ЧР внутри распределительных устройств с металлической оболочкой индуцирует небольшие импульсы напряжения на поверхности металлического корпуса, называемые переходными напряжениями на землю (Transient Earth Voltage – TEV). Переходные напряжения на землю проходят через поверхность корпуса к внешней стороне металлического корпуса, где они регистрируются емкостным датчиком TEV.

Регистрация ЧР датчиком акустической эмиссии

Повреждения поверхности высоковольтных изоляторов способны вызывать эффект образования «дорожек проводимости», называемый «трекингом» (Tracking). Со временем трекинг приводит к возникновению карбонизированных участков, способных позднее стать причиной пробоя и, таким образом, выхода изоляции из строя. Высокочувствительный акустический датчик прибора PD-SGS позволяет регистрировать ультразвуковую эмиссию, вызываемую трекингом и коронными разрядами до того как они могут стать причиной пробоя изоляции.

Характеристики

• Измерение ЧР, распространяющихся по поверхности распределительных устройств, посредством регистрации переходных напряжений на землю (TEV)
• Регистрация активности ЧР в компонентах распределительных устройств, таких как, например, сборные шины или кабельная арматура посредством ультразвуковой локализации
• Высокочувствительный акустический датчик для регистрации ультразвуковойэмиссии
• Автоматическая регистрация фоновых шумов
• А кустическая и цифровая индикация результатов ультразвуковых и TEV-измерений
• В ыдача акустического сигнала через разъем для наушников или встроенный динамик
• 2 режима индикации:
  • L evel (уровень сигнала в реальном времени)
  • T rend (активность ЧР за 5-секундный период)
• Яркий, хорошо читаемый органический светодиодный дисплей с индикацией дБ
• Чрезвычайно удобный ручной прибор, требующий минимального обучения
• Эргономичный и компактный дизайн
• Прочный пластмассовый корпус с резиновой защитной оболочкой и датчиками
• Мощный аккумулятор, рассчитанный на весь рабочий день
• Функциональный тестер входит в комплект поставки

Комплектация

Объем поставки

• Ручной online сканер ЧР BAUR PD-SGS
• Стереонаушники
• Функциональный тестер PD-FT
• Зарядное устройство с соответствующим адаптером (Великобритания, Европа, Австралия, США); 5 В пост. тока/3,0 А
• Кабель зарядного устройства с USB-разъемом
• Автомобильное зарядное USB-устройство; 5 В пост. тока/2,1 А
• Транспортный кейс
• Руководство по эксплуатации

Опции

• Параболическая антенна, включая сумку
• Лазерный целеуказатель

Технические характеристики
