Испытательная установка BAUR PGK 70 / 2,5 HB

Высоковольтный испытательный прибор переменного и постоянного тока

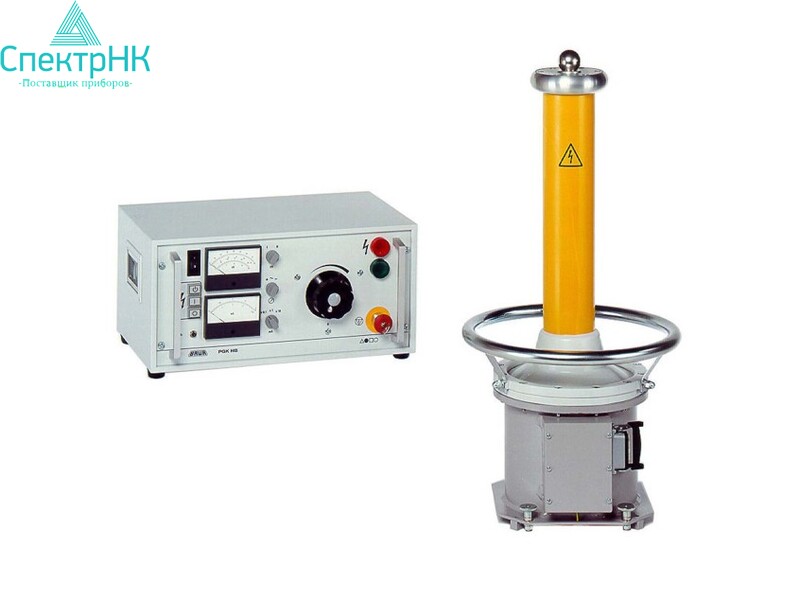

Высоковольтная испытательная установка BAUR PGK 70 / 2,5 HB предназначена для испытаний кабелей, кабельной оболочки и электрооборудования повышенным напряжением. Установка состоит из блока управления и в/в блока. В блоке управления собраны все элементы управления, что позволяет управлять процессом испытания с безопасного расстояния. В зависимости от режима эксплуатации в в/в блоке используется стержень выпрямителя или стержень с резистором. Полярность контрольного постоянного напряжения может быть изменена путем изменения полярности (переворота) выпрямителя в в/в блоке.

Все приборы серии PGK HB устойчивы к короткому замыканию и обладают устройством измерения напряжения с токовой компенсацией. Для разрядки емкостных объектов испытания при работе в режиме постоянного напряжения в объем поставки каждого прибора входит соответствующий разрядный и заземляющий стержень.

Предназначение

• Испытание кабелей с бумажно-масляной изоляцией;
• Испытание электрооборудования повышенным напряжением;
• Испытание кабельной оболочки.

Высоковольтные испытательные установки предназначены для испытания электрической прочности кабельной оболочки, кабелей с бумажно-масляной изоляцией, электрооборудования напряжением постоянного или переменного тока, используются для оценки тока утечки изоляции испытываемых объектов по постоянному току.

Испытание повышенным постоянным или переменным напряжением рабочей частоты

• Эксплуатация в качестве прибора для переменного и постоянного напряжения;
• Возможна смена полярности постоянного напряжения;
• Прочный и долговечный прибор.

PGK 70/2,5 HB применяется для безступенчатого генерирования в/в напряжения

• Регулируемое постоянное напряжение с положительной или отрицательной полярностью
• Переменное напряжение промышленной частоты

Особенности BAUR PGK 70 / 2,5 HB

• Испытательное напряжение до 55 кВ действ. пер. тока или ±70 кВ пост. тока;
• Высоковольтный трансформатор с маслянной изоляцией;
• Плавная регулировка выходного напряжения;
• Электрическая безопасность соответствует EN 50191;
• Контроль напряжения с помощью киловольтметра с 2 измерительными диапазонами;
• Контроль тока с помощью амперметра с 3 измерительными диапазонами;
• Защита от тепловой перегрузки;
• Конструкция, состоящая из двух частей, удобная для пользователя и не требующая обслуживания.

Диаграмма нагрузок

Технические характеристики
