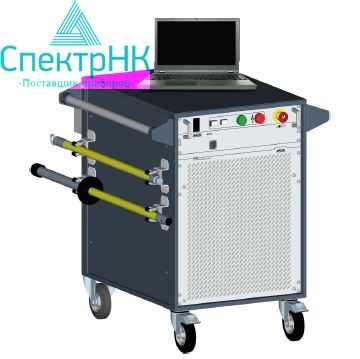

СНЧ установка BAUR PHG 70/80 portable

СНЧ установка BAUR PHG 70/80 portable

Гарантия производителя

Производитель: Baur

Доставка по Казахстану

Артикул: pr00220

Цену уточните у менеджера

Запросить КП Консультация

Передвижной, высокомощный испытательный генератор, оснащенный технологией испытания СНЧ truesinus®

  • 3 формы напряжения в одной системе: напряжение СНЧ truesinus®, прямоугольное напряжение СНЧ и постоянное напряжение
  • Для средневольтных кабелей с рабочим напряжением до 50 кВ
  • Испытание кабеля, выявление повреждений, испытание кабельной оболочки

Высоковольтная установка для испытаний средневольтных кабелей напряжением до 50 кВ и их оболочек, а также электрооборудования. Программируемые генераторы высокого напряжения создают 3 отлично зарекомендовавших себя формы напряжения:

Напряжение СНЧ truesinus® и прямоугольное напряжение СНЧ

Цифровая технология BAUR СНЧ truesinus® позволяет точно определять местоположение повреждений и обеспечивает сопоставимость результатов измерений за счет генериро вания независимого от нагрузок напряжения посредством цифровой системы управления. В отличии от других форм напряжения данное напряжение является точным, симметричным и постоянным. Длина кабеля не влияет на уровень напряжения при испытании. Испытание средневольтных кабелей осуществляется в соответствии со стандартами и является чрезвычайно щадящим.

Постоянное напряжение

Для испытаний постоянным напряжением, например, кабелей с пропитанной бумажной изоляцией, система PHG 70/80 обеспечивает стабилизированное постоянное напряжение до 80 кВ с положительной или отрицательной полярностью.

Система PHG отвечает самым высоким требованиям касательно безопасности, прочности, удобства в эксплуатации и автоматизации. С помощью интуитивно понятного меню предоставляется возможность индивидуального составления и сохранения программ испытания. В ходе испытания автоматически регистрируются высоковольтные пробои. В зависимости от введенной программы после пробоя система либо автоматически отключается, либо переходит в режим прожига.

Характеристики

  • Мощные генераторы (3 кВт) с регулируемым выходным напряжением
  • Компактное исполнение в 19-дюймовом корпусе
  • Управление с помощью ноутбука
  • Воспроизводимое чистое синусоидальное высокое напряжение благодаря технологии СНЧ truesinus®
  • Регулируемая испытательная частота: 0,01–1 Гц
  • Индивидуально программируемые полностью автоматизированные процессы
  • Расширение возможностей благодаря режиму «Ручное испытание»
  • Автоматическая регистрация пробоя
  • Переход в режим прожига или безопасное отключение при пробое
  • Управление генератором с помощью профессионального интуитивно понятного программного обеспечения на 23 языках
  • Банк данных кабелей для управления необходимой информацией и систематизированного ведения протоколов
  • Система управления с устройствами безопасности в соответствии с EN 50191
  • Защита от обратного напряжения 50 Гц – 16 кВ
  • Несколько вариантов подключения к кабельным станциям различных конструкций
  • Автономная система или монтаж в мобильные электротехнические лаборатории
  • Возможность доукомплектации до системы диагностики ЧР и измерения коэффициента диэлектрических потерь

Технические характеристики

Технические характеристики BAUR PHG 70/80 portable

Выходное напряжениеPHG 70PHG 80
Диапазон частот0,01–1 Гц0,01–1 Гц
СНЧ truesinus®1–38 кВдейст.1,4–53,7 кВпик1–57 кВдейст.1,4–80,6 кВпик
Прямоуг. напряжение СНЧ1–57 кВ1–80 кВ
Постоянное напряжение± 1 –70 кВ± 1 –80 кВ
Разрешение0,1 кВ0,1 кВ
Точность1 %1 %
Выходной токPHG 70PHG 80
Диапазон измерений0–200 мА0–200 мА
Ток при постоянном напряжении10 мА при 70 кВ60 мА при 50 кВ90 мА при 20 кВ1,8 мА при 80 кВ60 мА при 50 кВ90 мА при 20 кВ
Ток прожигамакс. 120 мАмакс. 120 мА
Разрешение10 мкА10 мкА
Точность1 %1 %
Макс. емкостная нагрузкадо 20 мкФ3 мкФ при 0,1 Гц с 38 кВдейст.4 мкФ при 0,1 Гц с 30 кВдейст.до 20 мкФ1,2 мкФ при 0,1 Гц с 57 кВдейст.3 мкФ при 0,1 Гц с 38 кВдейст.4 мкФ при 0,1 Гц с 30 кВдейст.
Ноутбук
ПроцессорIntel Core i5
Операционная системаWindows 7 Ultimate 32-разрядная (или выше)
Оперативная памятьмин. 4 Гб
Жесткий дискмин. 256 Гб, SSD
Общие данные
Входное напряжение200–260 В, 50/60 Гц
Опция100–140 В, 50/60 Гц (с автотрансформ.)
Потребляемая мощностьмакс. 3 500 ВА
Вид защитыIP22
Габариты высоковольт. генератора (Ш x В x Г)755 x 850 x 991 мм (19'', 15 U)
Вес высоковольтного генератораприбл. 199 кг, включая стойку и соединительные кабели
Температура окружающей среды (высоковольтного генератора)от -20 до +55 °C*
Температура хранения (высоковольтного генератора)от -30 до +70 °C
Влажность воздухабез конденсации влаги
Безопасность и ЭМСУдовлетворяет требованиям для маркировки «СЕ» в соотв. с Директивой по низковольтному оборудованию (2014/35/ ЕС) и Директивой по электромагнитной совместимости (2014/30/ЕС)Соответствует стандарту по защите окружающей среды EN 60068-2 и далее
Программное обеспечение предлагается на 23 языкахАнглийский, араб., китайский (Китай,Тайвань), дат., нем., фин., франц., греч., итал., кор., малайский, голланд., норв., польский, португ., румын., русский, серб., тур., швед., исп., чешский
* При t > 45°C ограничение мощности
