СНЧ установка BAUR frida

Генератор инфранизкочастотный высоковольтный для испытаний кабеля и кабельной оболочки

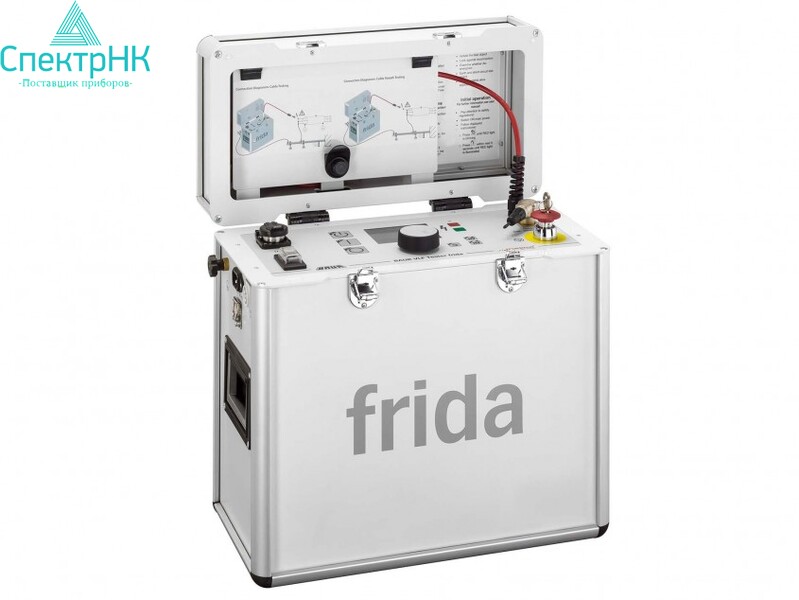

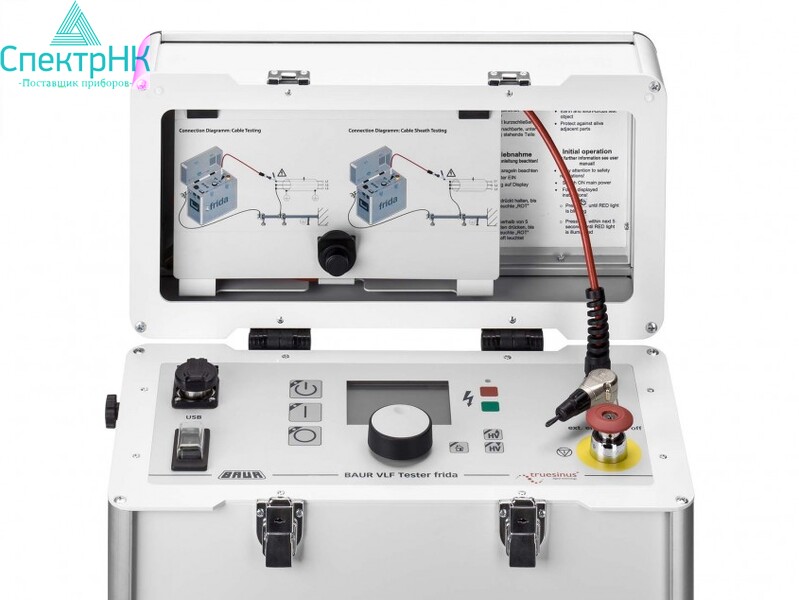

BAUR Frida - это высоковольтный инфранизкочастотный генератор для испытания кабеля, изоляции кабеля, определения мест повреждений кабельной оболочки в электрооборудовании и в кабелях среднего напряжения. Используется для проверки изоляции электрооборудования. Самые распространённые области применения frida: кабельные участки, выработавшие часть эксплуатационного ресурса. Используются после ремонта для проверки качества монтажа и общей оценке состояния кабельной линии. Используются при плановых проверках для оценки состояния и экономичного планирования работы сетей.

Ключевые особенности

• Испытание кабеля и измерение коэффициента диэлектрических потерь с помощью одного прибора;
• Простая и быстрая подготовка к проведению испытания;
• Автоматизированные процессы испытания и диагностики;

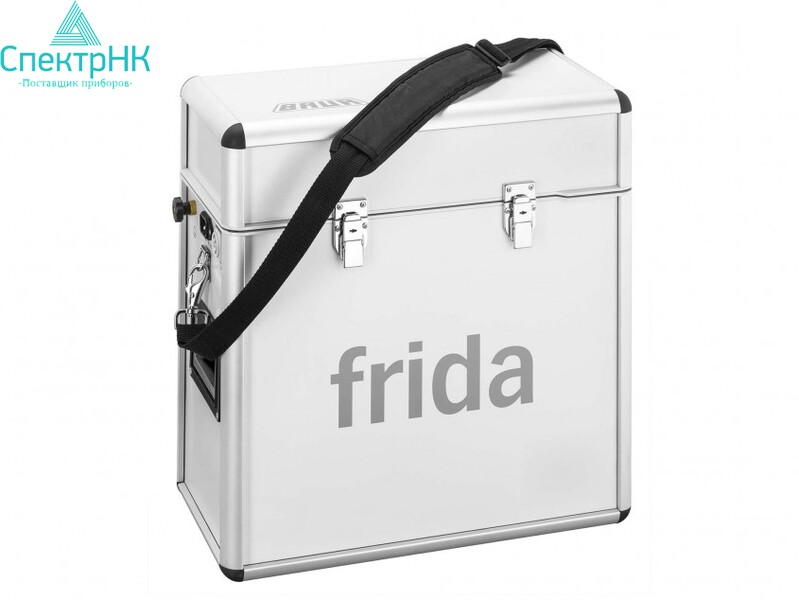

• Компактные габариты и небольшой вес;
• Способность работать в непрерывном режиме;
• Макс. испытательное напряжение 26 кВ;
• Формы напряжения: СНЧ truesinus®, прямоугольное напряжение СНЧ и постоянное напряжение;
• Технология испытаний СНЧ truesinus® обеспечивает воспроизводимое чистое синусоидальное высокое напряжение;
• Испытание кабелей согласно IEC 60060-3, IEC 60502.2, CENELEC HD 620/621 (DIN VDE 0276- 620/621), IEEE 400-2012, IEEE 400.2-2013;
• Испытание кабельной оболочки согласно IEC 60502/IEC 60229.

Испытание СНЧ

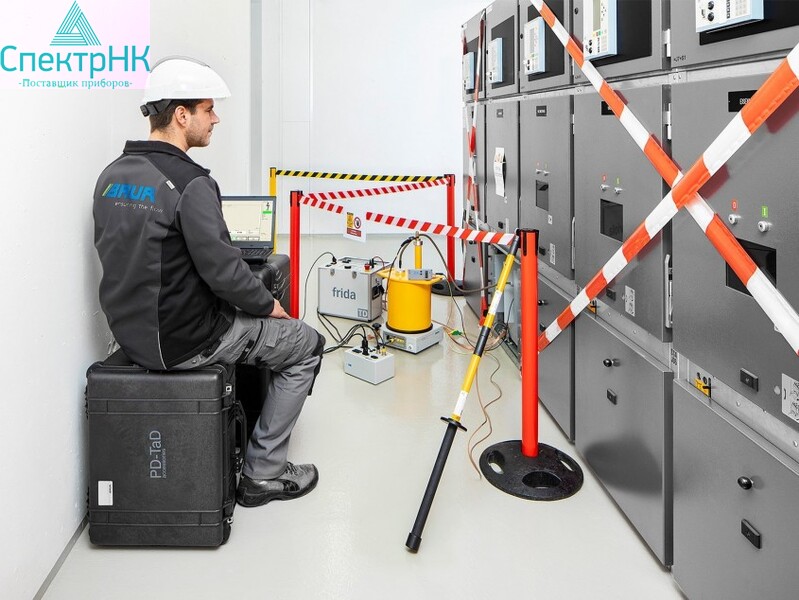

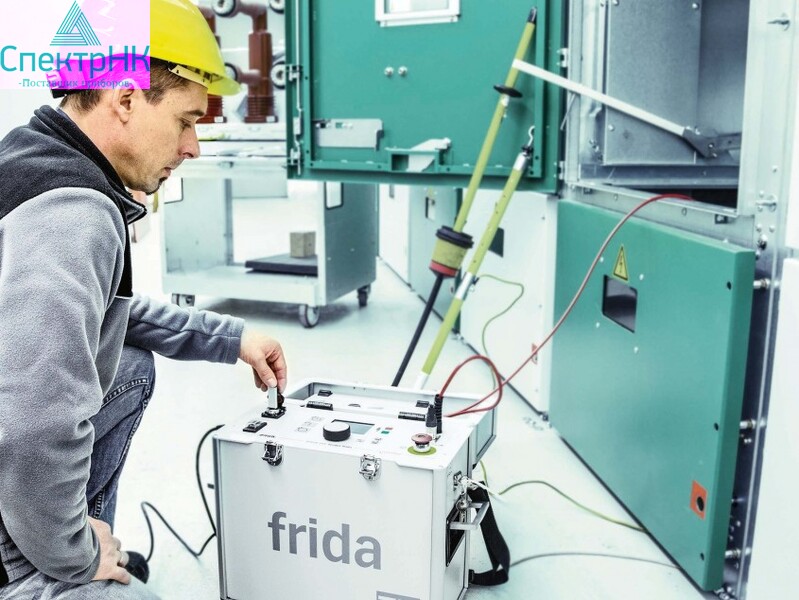

Позволяет за кратчайшее время найти повреждения изоляции кабелей с полимерной и пропитанной бумажной изоляцией, не нарушая качества изоляционного материала. Работает в ручном и автоматическом режимах. В ручном режиме испытания вы должны установить параметры испытания, такие как форма напряжения, максимальное напряжение, частота, длительность испытания, задержка включения и режим прожига. Испытание запускается с контрольным напряжением 1 кВ. Вы управляете дальнейшим ходом испытания посредством увеличения или понижения контрольного напряжения в процессе испытания. Автоматическое выполняется на базе программ испытаний в которых заложены важные параметры проведения испытания. У вас есть возможность сконфигурировать программы испытаний для различных целей и сохранить их для последующего использования.

Измерение коэффициента диэлектрических потерь напряжением СНЧ truesinus® 0,1 Гц

Позволяет получить подробную информацию о степени старения кабелей с пропитанной бумажной изоляцией, а также ПЭ- и СПЭ-кабелей. Измерение коэффициента диэлектрических потерь ПЭ- и СПЭ-кабелей позволяет идентифицировать новые кабели, кабели слабо и сильно пораженные «водными триингами». Это дает возможность определить степень срочности замены таких кабелей.

Испытание MWT с измерением коэффициента диэлектрических потерь

Сочетает в себе испытание кабеля и измерение коэффициента диэлектрических потерь, что позволяет выполнить точную и полную оценку состояния кабеля. Кроме того, благодаря оптимальной длительности испытания, нагрузка на кабель сведена к минимуму.
