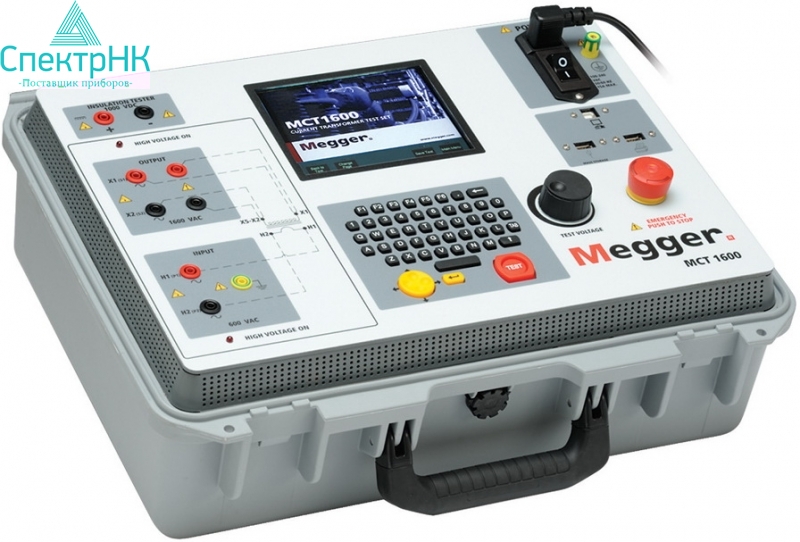

Megger MСT1600

Испытательная установка MCT1600 – это легкий, надежный, портативный тестер, используемый для автоматического или ручного выполнения испытаний токовых трансформаторов с целью определения насыщения, коэффициента трансформации, полярности и состояния изоляции при размагничивании перед проведением испытаний.Трансформаторы тока могут быть протестированы в их рабочей конфигурации, например, смонтированными в трансформаторах, масляных выключателях или коммутационной аппаратуре. Важно, чтобы перед испытанием это оборудование было полностью изолировано от соответствующей электрической системы.

Основные характеристики и достоинства трансформаторных тестеров:

Большой дисплей – большой графический дисплей предоставляет пользователю легкие для чтения результаты, включая графики кривых насыщения трансформаторов тока, а также значения коэффициента трансформации и индикацию контроля полярности. Автоматический режим определения насыщения, измерения коэффициента трансформации и индикации полярности - Выход, управляемый микропроцессором, позволяет полностью автоматизировать тестирование трансформаторов тока. Режим автоматического тестирования реализуется либо непосредственно с помощью органов управления MCT1600 или с использованием встроенного макроса MS Excel. Размагничивание трансформаторов тока – Во время работы и при измерении сопротивления обмоток возможно намагничивание трансформаторов тока. MCT1600 имеет автоматическую функцию размагничивания, которая позволяет определять точное значение точки загиба кривой намагничивания, а также оценить стабильность, повторяемость результатов испытаний. Измерение сопротивления изоляции – MCT1600 включает в себя систему измерения сопротивления изоляции, которая позволяет проверять сопротивление вторичных обмоток токовых трансформаторов. Полное тестирование токовых трансформаторов – Система MCT1600 обеспечивает полное испытание на насыщение, измерение коэффициента трансформации и определение полярности. Полнофункциональная клавиатура – Упрочненная полнофункциональная клавиатура, предназначенная для работы в полевых условиях, упрощает ввод паспортных данных. Отчет о результатах испытаний – MCT1600 имеет память для хранения файлов с результатами испытаний в простом для использования, универсальном формате, который допускает загрузку в ПО PowerDB Lite или вывод результатов испытаний на печать, используя дополнительный внешний принтер. Эти опции предоставляют простой, полный и легкий способ сохранения более 200 результатов испытаний и кривых насыщения. Все результаты испытаний могут быть организованы в каталоги и сохранены в MCT1600. Индикация предупреждения о высоком напряжении – MCT1600 может создавать высокое напряжение на выходе. Для обеспечения безопасности пользователя, предупреждение о высоком напряжении выводится как через интерфейс MCT1600, так и интерфейс ПО PowerDB Lite перед генерацией любого испытательного напряжения на выходе. Ручной режим работы – MCT1600 также поставляется с возможностью ручной регулировки напряжения на выходе с помощью ручки управления. Это позволяет пользователю выполнять любой требуемый тест вручную, если требуется только выборочная проверка, а также гарантирует корректность результатов испытаний, помогая в выявлении неисправностей трансформаторов тока.

Области применения тестера трансформаторов

• Испытание на насыщение
• Путем нажатия одной кнопки MCT1600 выполняет испытание на насыщение трансформатора тока и рассчитывает точку перегиба кривой насыщения. Тест на насыщение выполняется при номинальной частоте сети 50 или 60 Гц в соответствии с требованиями МЭК
• Измерение коэффициента трансформации
