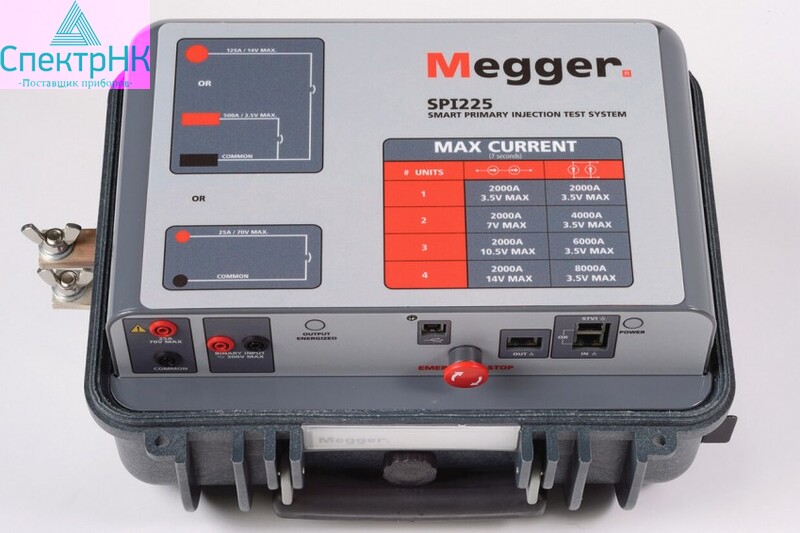

Система испытания первичным током SPI225

Система испытания первичным высоким током до 2000 A

SPI225 – испытательная система прогрузки первичным высоким током для всех видов высоковольтных испытаний, требующихся на подстанции, включая испытания реле максимального тока, выключателей, перегрузок двигателей и трансформаторов тока.

Система SPI – это первая испытательная система высокого тока, которая позволяет пользователю впечатать заданное значение тока, и система SPI произведет и отрегулирует требующийся высокий ток без предварительного нагрева испытательного образца путем генерирования импульсов выходного тока на высоких токах. Система SPI также обладает уникальной возможностью включаться при переходе тока через нуль каждый раз для любой нагрузки автоматическим регулированием угла сдвига фазы выходных импульсов. Это устраняет смещение постоянного тока для каждого типа выключателя и необходимость пользователю определять и регулировать угол сдвига фазы для различных нагрузок и выключателей.

Всеми системами SPI можно управлять как в полностью автоматическом, так и в ручном режимах. Интерфейс Smart Touch View (STVI) позволяет пользователям управлять прибором вручную, а также выполнять автоматические испытания. Прибором SPI также можно управлять при помощи ПК для полностью автоматических испытаний и создания отчетов.

Применение SPI225

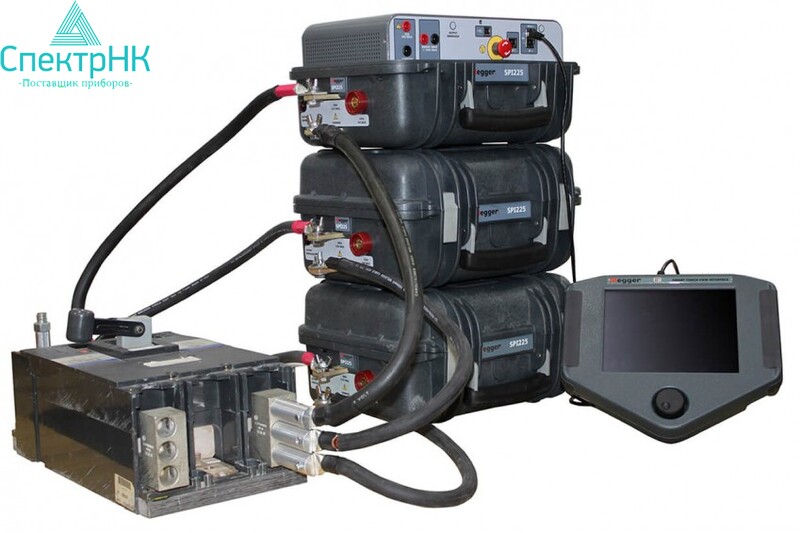

Система SPI225 – это универсальный в применении испытательный блок для прогрузки высоким первичным током с возможностью осуществления сильнотоковых пусковых испытаний, а также проверки низковольтных выключателей в литом корпусе. Единичный прибор SPI225 разработан для проверки низковольтных выключателей до номинала 225 A в литом корпусе.

SPI225 представляет собой самую малую и самую легкую испытательную систему прогрузки первичным током, рассчитанную на выполнение сильнотоковых испытаний редукторов, трансформаторов тока, систем защиты от замыканий на землю и других многочисленных сильнотоковых испытаний.

Преимущества SPI225

Интерфейс Smart Touch View – это упрощенный ввод и сенсорный экран управления.

Основная особенность системы SPI – упрощенный ввод посредством сенсорного экрана. Ввод на сенсорном экране STVI лишен сложных меню других испытательных систем прогрузки первичным током и систем проверки выключателей. Сенсорный экран упрощает работу STVI для любого технического специалиста, даже если он не пользуется STVI на постоянной основе.

Автоматическое управление

• У системы SPI много уникальных черт для помощи при проверках;
• Пользователь может набрать установку сильного тока и затем система SPI сгенерирует требуемый выходной ток без дополнительного вмешательства пользователя;
• Автоматическое регулирование выходного тока системы в соответствии с предварительно запрограммированными настройками;
• Автоматическое регулирование выходного тока системы для компенсации нагрева тест-объекта или изменение нагрузки;
• Подача требуемого тока без вмешательства пользователя.

Большинство систем прогрузки первичным током требуют от пользователя включить сильный ток системы, затем вручную отрегулировать выходной ток до установки желаемого испытательного тока. После установки выходного тока пользователь по-прежнему должен регулировать выход, чтобы поддерживать желаемый испытательный ток. Система SPI устраняет обе эти задачи.

Ручное управление

Ручной контроллер STVI системы SPI иногда представляет собой желательный метод испытания. Система SPI позволяет оператору запускать любое из требующихся стандартных испытаний относительно прогрузки первичным током, а также низковольтных выключателей без задействования переносного компьютера.

Устранение смещения постоянного тока

Смещение фазы постоянного тока – распространенная проблема при испытании мгновенных срабатываний на низковольтных выключателях. Стандартная испытательная сильнотоковая система обычно вызывает смещение фазы постоянного тока на первых 2-4 циклах выходной волны. Это смещение постоянного тока приведет к срабатыванию выключателей при неправильных амплитудах тока, таким образом, давая неправильные результаты.

Затухание тока

При выполнении проверки прогрузки первичным током испытательные концы или тест-объект будут нагреваться от подачи сильного тока. Это приведет к затуханию тока, только если оператор не вмешается вручную. Это вмешательство вручную может вызвать противоречивые результаты, влияющие на решения, принимаемые конкретным оператором.

Системы SPI устраняют все эти проблемы, обеспечивая постоянный выход тока от начала колебания до окончания испытания.

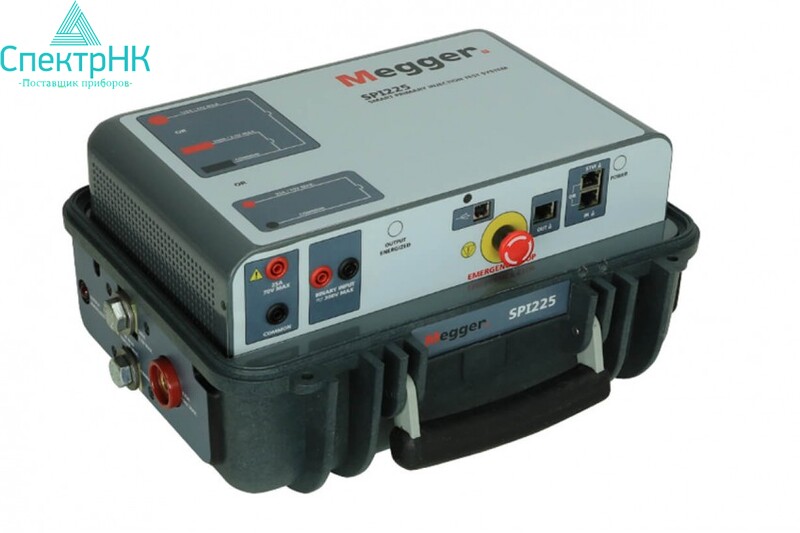

Конструкция SPI225

Испытательная установка собрана на многие годы безукоризненной, надежной работы. Особенностью является прочная аппаратура и средства управления, способные выдерживать вибрацию и удары при частой транспортировке.

Защита SPI225

В состав прибора входят предохранитель, выключатель и устройства защиты от перегрузок. Температурные датчики обеспечивают защиту от перегрева. Кнопка аварийного останова служит для обесточивания всех мощностей, подводимых к испытательной установке.

Программное обеспечение SPI

Программное обеспечение SPI – главное ПО для автоматических испытаний, создания отчетов и ведения записей о техническом обслуживании всех испытаний выключателя путем прогрузки первичным током и проверки низкого напряжения. Эти результаты затем записываются в базу данных Power DB для архивирования или создания отчетов.

Программное обеспечение SPI специально предназначено для проверки путем прогрузки первичным током выключателей, реле и другого оборудования подстанций. Для упрощения испытаний предварительно загружается ПО SPI с кривыми выключателя, чтобы пользователь мог подтвердить, что проверяемый выключатель функционирует исправно. Поскольку в ПО SPI есть предварительно загруженные кривые, пользователь может проверить все параметры выключателя, в том числе:

• Долгосрочное срабатывание;
• Установка долгосрочной выдержки;
• Краткосрочное срабатывание;
• Установка краткосрочной выдержки;
• Мгновенное срабатывание;
• Срабатывание на «землю»;
• Установка выдержки на «землю».

Включенные комплексные кривые выключателей

Программное обеспечение SPI включает в себя создание отчетов для всех испытаний. Таким образом, пользователь может не только выполнять все требуемые испытания прогрузкой первичным током, но и создавать отчет для конечного пользователя или для архивирования.

Диапазоны выхода в несколько раз должны превышать номинальный ток, если выходного напряжения достаточно для пропускания требуемого тока через импеданс испытательной цепи. SPI225 проверяет инерционные характеристики тепловых устройств, рассчитанных до 225 A, посредством рекомендованного испытательного тока, в три раза превышающего номинал (675 A). Также для выполнения испытания на мгновенное отключение через обычный 225-амперный выключатель в литом корпусе подается 2000 A. Так как величина выходного тока определяется импедансом цепи нагрузки, номинальное напряжение должно быть достаточным для пропускания требуемого тока через испытываемое устройство и соединительные испытательные концы.

Технические характеристики
