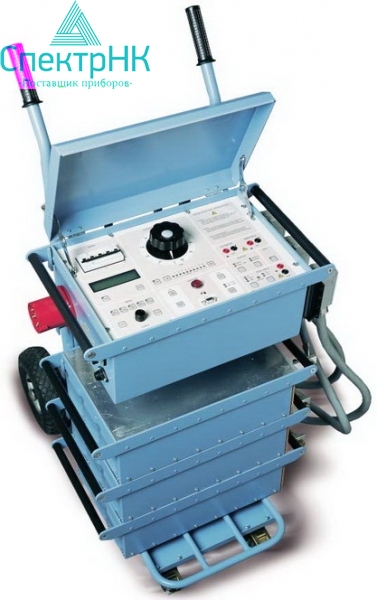

Megger ODEN AT

Система испытания первичным током до 31000 А.

Система испытаний первичным переменным током ODEN AT это уникальная установка по тестированию автоматических выключателей низкого напряжения и устройств РЗиА. ODEN AT предназначается для использования в среде высоковольтной коммутационной аппаратуры и в промышленной среде, для лабораторных и тестовых целей. ODEN AT состоит из модуля управления, оборудованного панелью управления, который может быть подсоединен к одному, двум или трем модулям тока, монтируемым на тележке. Все модули являются переносными и легко монтируются и соединяются. ODEN AT разработан для генерации токов короткой длительности и защищен от перегрева. В особых случаях ODEN AT может генерировать ток до 31000 А.

Так как ODEN AT может включать в себя до трех модулей тока, которые могут быть подсоединены друг к другу последовательно или параллельно, АС (переменный) ток можно генерировать некоторым количеством комбинаций ток/напряжение. ODEN AT доступен в моделях для сетевого напряжения 240В или 400В. Для сетевых напряжений выше 400В, ODEN AT должен быть оборудован понижающим трансформатором.

ODEN AT предназначается для использования в среде высоковольтной коммутационной аппаратуры и в промышленной среде, для лабораторных и тестовых целей. ODEN AT состоит из модуля управления, оборудованного панелью управления, который может быть подсоединен к одному, двум или трем модулям тока, монтируемым на тележке. Все модули являются переносными и легко монтируются и соединяются.

Эта мощная испытательная система предназначена для тестирования первичным током оборудования релейной защиты и выключателей. Она также используется для контроля коэффициента трансформации трансформаторов тока и других применений, где требуется регулируемый ток большой величины. Система включает в себя блок управления и один, два или три источника тока. Имеются три версии источников тока: S, X и H. Источники тока S и X идентичны за исключением того, что источник тока версии Х имеет дополнительный выход напряжения 30/60 В. Источник тока версии Н рассчитан на еще больший ток. Это обеспечивает возможность соответствующим образом конфигурировать систему ODEN AT. Все блоки системы портативны, а система ODEN AT в целом может быть быстро собрана и соединена с объектом.

ODEN AT предназначается главным образом для:

• Тестировании оборудования релейной защиты (тестирование основной подачи сигнала).
• Тестирование низковольтных выключалей со встроенной функцией отключения при перегрузке по току.
• Определение коэффициента трансформации для трансформаторов тока.
• Определение полярности для трансформаторов тока.
• Тесты, требующие высоких токов.
• Измерение сопротивления выключателей с нормальным рабочим током.
• Тестирование автоматов повторного включения прямого действия.
• Тестирование секционных вставок.
• Тестирование заземляющих устройств.

Технические характеристики
