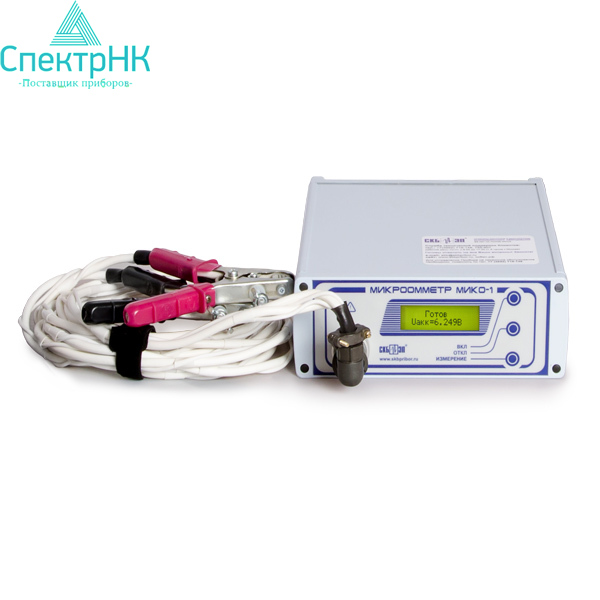

Промышленный микроомметр МИКО-1

Измерения переходного сопротивления в диапазоне 0 ÷ 20000 мкОм

• высоковольтных и автоматических выключателей, контакторов, размыкателей, соединителей и реле;
• болтовых, сварных и паяных соединений токопроводов и шин;
• рельсовых соединений, колесных пар вагонов и др.

Автоматический выбор диапазона измерений

Участие пользователя в измерительном процессе минимально. Запуск процесса измерения производится по нажатию одной кнопки, без дополнительных настроек.

Сила измерительного тока до 50A

Окисная плёнка и неметаллические включения контактов обуславливают нелинейную зависимость переходного сопротивления от протекающего тока.

Особенно сильно эта нелинейность заметна при измерении электрического сопротивления контактов (переходное сопротивление) при помощи небольших токов. В связи с этим наиболее достоверные измерения будут при приближении тока микроомметра к рабочему току контактов.

Однако микроомметры с током до 10А дают завышенные показания сопротивления, что может повлечь неоправданную отбраковку контактов. МИКО-1 предназначен для измерения переходного сопротивления, при этом диагностика выполняется при такой силе измерительного тока, при которой нелинейной зависимостью сопротивления от силы измерительного тока можно пренебречь.

Измерительный ток МИКО-1 протекает стабильно и достаточное время

Измерительный ток должен протекать по цепи стабильно и достаточное время, а сам прибор – устойчиво работать в условиях мощных электромагнитных полей.

Нестабильность тока микроомметра вызывает дополнительную погрешность измерения сопротивления, пропорциональную изменению тока за время измерения и индуктивности цепи. При этом индуктивность цепи складывается из индуктивности встроенного трансформатора тока и полюсов выключателя, а также индуктивности присоединительного кабеля.

Прибор МИКО-1 в соответствии с требованиями ГОСТ 52931-08 защищён от электромагнитных полей напряжённостью до 400 А/м путём экранирования, а так же использованием специальных схемных решений. В связи с этим показания прибора остаются стабильными и в условиях подстанции 500 кВ.

Стандартные методы поверки микроомметров не предусматривают определение дополнительной погрешности, вызванной наличием индуктивности в цепи. Отсюда следует, что даже занесение прибора в Государственный реестр средств измерений не дает гарантии отсутствия у этого прибора дополнительной погрешности, вызванной индуктивностью цепи. Только наличие в приборе стабилизации измерительного тока позволяет свести к минимуму эту составляющую погрешности.

Устойчивая работа в условиях мощных помех промышленной частоты

Прибор МИКО-1 предназначен для измерений переходного сопротивления контактов, в том числе контактов и контактных групп высоковольтных выключателей. Он специально разработан для эксплуатации в условиях действия мощных помех промышленной частоты и обеспечивает их эффективное подавление (не менее чем в миллион раз для частот 49,7–50,3 Гц).

Автономное питание

Встроенный аккумулятор микроомметра МИКО-1 обеспечивает его автономность и имеет ёмкость, достаточную для выполнения до 100 измерений. Его зарядка производится от внутреннего зарядного устройства, работающего от сети постоянного или переменного тока.

Набор кабелей с эргономичной конструкцией

Для удобства подключения к объекту специально разработаны измерительные кабели разной длины и с разными наконечниками:

• Кабель с наконечниками типа "крокодил", преимущество обусловлено в том, что в одном зажиме конструктивно объединены токовые и потенциальные провода. Для измерения сопротивления любого участка между точками присоединения токовых зажимов, например, при контроле дугогасительных камер;
• Кабель с игольчатыми подпружиненными контактами. Применяется, например, при контроле сопротивлений сборных и присоединенных шин;
• Дополнительные контактные соединения: пружинные и штыревые контакты.

Простота и портативность

Для проведения измерений на мощных выключателях, необходимо подниматься по лестнице или в подъёмнике. Чтобы сократить число подъёмов и спусков, а также провести измерение за один подъём, желательно иметь лёгкий микроомметр, а также кабели, удобные для подключения и достаточной длины. Кроме того, при подъёме на выключатель руки в целях безопасности должны быть свободны, поэтому желательно иметь микроомметр, который можно повесить на плечо.

Указанным требованиям полностью удовлетворяет промышленный микроомметр МИКО-1, который имеет малый вес (3,6 кг) и габариты, а специальная сумка обеспечивают его удобное перемещение, что позволяет подниматься с прибором на любой выключатель. При этом прилагаемые кабели удобны в использовании и присоединении к объекту, а участие пользователя в измерительном процессе минимально.

Прибор достаточно прост в эксплуатации и надежен, что не раз отмечалось пользователями.

Эксплуатация при любых погодных условиях

Если вам приходится проводить диагностику в сложных погодных условиях, можете не сомневаться в точности результатов. Микроомметр МИКО-1 гарантированно работает при температуре от -15 до +40 °С.

Стандартная комплектация

Наименование, Индекс	Применение
Измерительный блок МИКО-1 СКБ018.00.00.000	Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.
Кабель измерительный с раздельными токовыми и потенциальными проводами К01 СКБ018.10.00.000	Для измерения сопротивления между точками присоединения токовых зажимов, например, дугогасительных камер. Токовые провода заканчиваются зажимами типа "крокодил плюс струбцина". Длина 2,1м. + 3,5 м.
Сетевой кабель СКБ018.09.00.000	Для заряда аккумулятора прибора через встроенное зарядное устройство. Длина 2м.
Шунт 75ШСМ М3,75-0,5	Шунт для поверки работоспособности прибора.
Предохранители ВП2Б-1В-2А(2 шт.)	Для защиты источника питания.
Сумка для переноски прибора СКБ118.01.00.000	Удобная и износостойкая сумка для удобной транспортировки прибора, документации и комплектующих.

Дополнительная комплектация

Наименование, Индекс	Применение
Поверка прибора МИКО-1	Поверочный интервал 1 год.
Кабель измерительный с игольчатыми подпружиненными контактами К02 СКБ018.13.00.000	Применяется при невозможности присоединения к объекту кабелем К01, например, при контроле сопротивлений сборных и присоединительных шин. Кабель измерительный с игольчатыми подпружиненными контактами. Длина 0,8м. + 1,8м.
Потенциальный пружинный контакт (черный и красный) СКБ023.21.00.000/-01	Контакты рекомендованы к эксплуатации с кабелем из стандартной комплектации - К01, вставляются в гнездо в ручке крокодила для подключения к шпильке ввода.
Потенциальный штыревой контакт (черный и красный) СКБ023.22.00.000/-01	Контакты рекомендованы к эксплуатации с кабелем из стандартной комплектации - К01, вставляются в гнездо в ручке крокодила для подключения к шпильке ввода.
Аккумулятор А506/35S
Переходник для образцовой катушки СКБ023.12.00.000	Для поверочных лабораторий: проведения поверки / калибровки прибора.
Штанга-манипулятор	Штанга предназначена для удобного присоединения измерительных кабелей прибора, например, к контактам высоковольтных выключателей.Штанга состоит из изолирующей части и рукоятки, а также из рабочей части, которая содержит токовые и потенциальные контакты, от которых к земле спускаются провода заканчивающиеся площадкой для присоединения зажимов измерительных кабелей. По заказу длина 1,5 м, 2,0 м, 3,3 м.

Технические характеристики
