Megger EGIL

EGIL - Система испытания выключателей

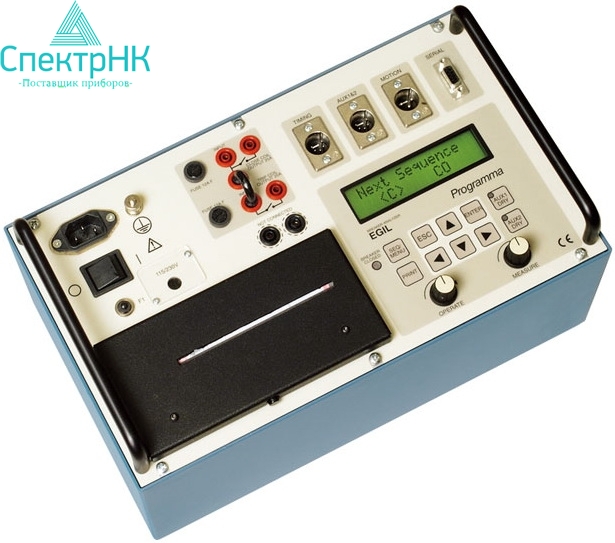

Анализатор характеристик выключателей EGIL компании Megger. Используется для тестирования выключателей на распределительных и небольших сетях электроснабжения. Компактный, легкий и универсальный анализатор EGIL доступен по цене для небольших электростанций. Идеальный дополнительный инструмент для отделов технического обслуживания и больших энергетических компаний. EGIL может быть укомплектован модулем для записи хода и скорости, а также интерфейсом для связи с ПК.

Анализатор выключателей EGIL предназначен для тестирования выключателей, имеющих только один главный контакт на каждую фазу. Его три канала времени соединяются вместе с одной стороны. Эффекты на параллельных контактах, оборудованных предустановленными резисторами, записываются и отображаются одновременно. Он имеет два отдельных канала времени для измерения времени срабатывания вспомогательных контактов. Для упрощения соединений на объекте EGIL поставляется с готовыми к использованию комплектами универсальных кабелей как для главных, так и для вспомогательных контактов. Величины токов катушек измеряются автоматически и отображаются вместе с другими показаниями сразу же после тестирования в окне дисплея или выводятся на печать.

Анализатор EGIL очень прост в эксплуатации – встроенное устройство задания последовательности операций (программный блок) настраивает прибор автоматически для выполнения следующего цикла испытания выключателя. Анализатор предназначен в основном для измерения хода (перемещения), однако его дополнительный аналоговый входной канал также широко используется при тестировании. Если этот канал не установлен, то связанные с ним команды меню будут скрыты. Измерительный прибор EGIL также может быть дополнительно оборудован последовательным интерфейсом RS232 для связи с персональным компьютером (PC) и ПО анализа характеристик выключателей CABA Win.

Основные функции EGIL

• измерение временных характеристик контактов
• автоматическое измерение тока катушек
• измерение характеристик хода

змерение временных характеристик: (существует два способа соединений для измерения временных характеристик)Измерение временных характеристик с использованием трех временных каналов.Сигналы возможно измерить на основных контактах и контактах предвключенных резисторов на том же канале. EGIL автоматически определяет подключен ли резистор. Использование канала AUX 1 и 2 с двумя независимыми входами. Данные каналы могут использоваться для определения характеристик контактов или измерения напряжения. Время, при работе с контактами, измеряется для различных последовательностей (вкл.выкл).Автоматическое измерение тока катушек:Токи катушек выключателя измеряются с помощью встроенного и полностью изолированного токового шунта в процессе выполнения последовательности измерения.Последовательность работы выключателя:Встроенный прибор установки последовательности работы автоматически задаетсредство измерений, для следующей операции выключателя. Оператор может выбрать другие последовательности операций при помощи клавиш со стрелками на панели инструментов.Другие функции:Панель используется для ввода параметров управления через меню. В окне дисплея отражаются установки и окно может использоваться для считывания результатов. Результаты тестирования распечатываются после каждой последовательности измерений.

Анализатор EGIL предназначен, главным образом, для тестирования высоковольтных выключателей напряжений среднего уровня. При этом не должно быть более одной точки прерывания на каждую фазу, так как каналы времени гальванически не развязаны. Время срабатывания контакта регистрируется для главных контактов, контактов предустановленного резистора и вспомогательных контактов. Также регистрируются токи катушек. Кроме того, в отчете рассчитаны и показаны действительные значения различных измеренных параметров в соответствии со стандартами IEC (МЭК): например, время замыкания и размыкания, разность фаз, перебег, время в циклах включения-отключения (и другие).

Пример применения EGIL

• Заземлите EGIL, используя кабель заземления, включенный в поставку. Убедитесь в том, что выключатель замкнут и заземлен с обеих сторон.
• Присоедините набор кабелей для главных контактов к анализатору EGIL и выключателю.
• Присоедините набор кабелей для вспомогательных контактов к контактам А и В на механизме привода.
• Присоедините устройство задания последовательности операций анализатора EGIL к катушкам включения и отключения и к дополнительному напряжению.
• Удалите заземление выключателя с одной стороны.
• После выполнения этих операций Вы готовы к выполнению тестирования. Просто поверните поворотный переключатель MEASURE (измерять) и считайте результаты.
