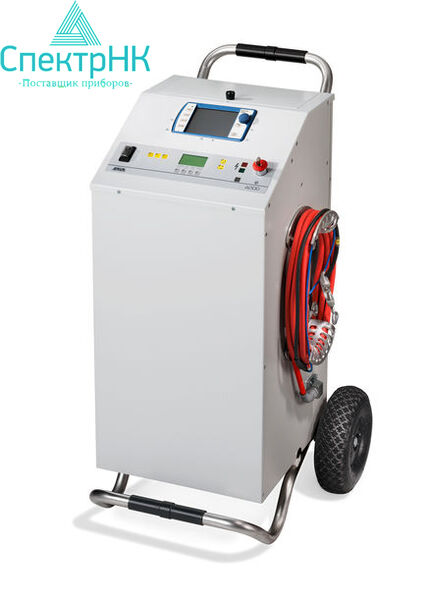

BAUR Syscompact 2000M

Прибор для поиска кабеля и мест повреждения кабеля

SYSCOMPACT 2000 М представляет собой мобильную многофункциональную систему определения мест повреждений в кабельных линиях – испытательное напряжение до 16 кВ. Встроенный импульсный и контрольный генератор предназначен для испытания кабелей и кабельной оболочки, а также для определения точного местоположения дефектов с высоким сопротивлением и перемежающихся (т. е. периодически возникающих) повреждений. Система SYSCOMPACT 2000 M предназначена для поиска повреждений в кабельных сетях низкого и среднего напряжения длиной до 65 км. Используя для предварительной локации метод SIM-MIM и метод импульсного тока. SYSCOMPACT 2000M при помощи рефлектометра IRG 2000 позволяет определять точное местоположение повреждений с высоким и низким сопротивлением, а также местоположение заплывающих повреждений.

Эта установка позволяет точно определить расстояние до места повреждения и обнаружить повреждение кабеля непосредственно на трассе как в случае повреждений типа «обрыв» и «короткое замыкание», так и в случае высокоомных повреждений и заплывающих пробоев.

Компактные системы серии Syscompact являются самостоятельными и законченными устройствами, полностью обеспечивающими определение неисправностей в кабельных линиях. Эти системы позволяют определить расстояние до места повреждения и обнаружить повреждение кабеля непосредственно на трассе в случае повреждений типа "обрыв" и "короткое замыкание", так и в случае высокоомных повреждений и заплывающих пробоев.

Генератор импульсов может быть использован в режиме автоматической периодически повторяющейся нагрузки для обеспечения точной акустической локализации неисправности. Комбинация рефлектометра IRG и генератора импульсов SSG 16 обеспечивает детектирование как повреждений с низким и высоким сопротивлением, так и периодически возникающих, неустойчивых неисправностей.
