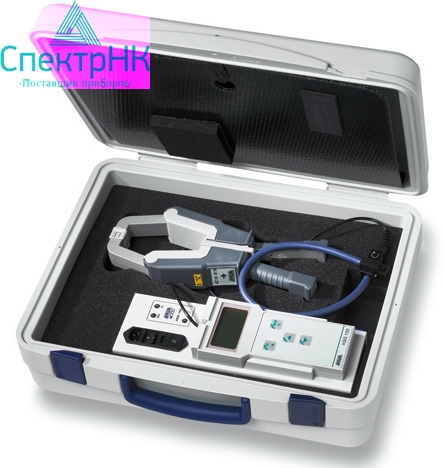

BAUR KSG 100

Портативный идентификатор кабелей

Система идентификации кабелей KSG 100 является сложным прибором для идентификации (распознавания) одножильных или многожильных кабелей в пучке или скрутке кабелей. Новейшие технологические достижения и ориентированные на пользователя программные средства обеспечивают прибору KSG 100 уникальные преимущества. Данным прибором легко пользоваться. Прибор KSG 100 состоит из генератора (передатчика) и приемника с гибким устройством связи (катушкой Роговского). Оба блока оснащаются микроконтроллерами и поэтому могут сообщаться (связываться) друг с другом. Новейшие программные алгоритмы выполняют многочисленные проверки, что обеспечивает максимальную надежность результатов измерений. К особенностям относятся, например, полностью автоматическая регулировка усиления, работа под управлением дружественного по отношению к пользователю меню, а также небольшие размеры KSG 100.

Принцип работы

Передатчик содержит конденсатор, который заряжается, а затем разряжается в требуемый кабель. Во время этого процесса испытуемый объект должен быть так подсоединен, чтобы через него мог протекать ток. Гибкое устройство связи используется для обнаружения импульса тока в испытуемом кабеле; направление прохождения импульса тока и его амплитуда индицируются на экране дисплея приемника. Амплитуда импульса тока зависит от сопротивления цепи. Для обеспечения возможности четкого определения направления протекания тока выход импульса положительной полярности подается на красный провод, а гибкое устройство связи маркируется стрелкой.

Особенности системы KSG 100T:

• Прямой подвод сигналов к находящимся под напряжением кабелям, максимум 400 В, 50/60 Гц;
• Позволяет выбирать определенный кабель из одножильных или многожильных кабелей и линий;
• Чрезвычайно надежный сбор сигналов посредством 3- факторного анализа (Амплитуда – Время – Фаза, Amplitude-Time- Phase, ATP);
• Прямой подвод сигналов даже к находящимся под напряжением кабелям, до 400 В;
• Надежное распознавание кабелей вплоть до сопротивления шлейфа 400 Ом;
• Индуктивный ввод сигнала посредством зажима токового трансформатора на находящихся под напряжением кабелях (AZ 10);
• Прием сигналов посредством гибкого устройства связи (катушки Роговского);
• Измерение тока нагрузки до 199 А посредством нажатия кнопки;
• Приемник эргономичной конструкции со встроенным графическим дисплеем;
• Полностью автоматическая регулировка усиления;
• Работа под управление дружественного по отношению к пользователю меню;
• Для работы приемника батарейки не требуются;
• Автоматическая синхронизация передатчика и приемника.
