Кабельный локатор Locator set

Система локализации мест повреждений кабелей Locator Set

Система локации Locator Set используется для точного определения мест повреждения и расположения подземных кабелей и трассировки металлических газовых и водопроводных труб. При использовании локатора с дополнительными принадлежностями, Locator Set становится универсальной и незаменимой системой при обслуживании электрических сетей, промышленных и коммунальных систем водоснабжения.

В комбинации с генераторами импульсных напряжений SSG/STG или генератором сигналов звуковой частоты (TG20/50 и TG600), локатор UL 30 используется для локализации отказов (дефектов) в кабелях определения положения (обнаружения) трасс прокладки зарытых в грунте кабелей или металлических труб, измерения времени распространения, локализации дефектов в кабельной оболочке, совместного определения положения (обнаружения) трассы прокладки и локализации дефектов.

Система LOCATOR SET применяется для решения следующих задач:

• точная локация неисправностей кабелей, используя акустический метод;
• точная локация неисправностей кабелей с использованием т.н. эффекта скручивающего поля (Twist method), который реализуется с помощью;
• мощного радиочастотного генератора TG 20 / 50;
• измерение времени распространения звука между моментом ввода магнитного импульса и моментом появления шума пробоя для точного
• определения положения неисправности кабелей, например, кабелей, расположенных в трубах (универсальный локатор UL 20);
• трассировка кабелей и металлических газовых и водопроводных труб;
• оценка глубины залегания кабелей и металлических труб;
• идентификация кабелей;
• детектирование кабелей, находящихся под напряжением;
• локация кабелей и мест их соединений.

Комплект аппаратуры системы локатора звуковой частоты предназначается исключительно для определения (обнаружения) трассы прокладки и локализации дефекта в электрических кабелях и в металлических газопроводных и водопроводных трубах.

Основные принципы работы комплекта:

Универсальный приемник UL 30 используется совместно с устанавливаемым на поверхности грунта наземным микрофоном BM 30 и генератором высоковольтных импульсов напряжения (Syscompact 2000) для поиска места повреждения в кабельной линии. При использовании встроенных в BM 30 средств измерения времени распространения акустического сигнала может быть измерена и оценена разность между моментами времени прихода электромагнитного импульса и приемом акустического сигнала пробоя. На основе этого UL 30 воспроизводит расстояние до дефекта и индицирует, достигли ли вы места дефекта или отдаляетесь от него. Это является особенно полезным для дефектов в кабелях, акустическая локализация которых затруднительна.

В комбинации с передатчиком сигналов звуковой частоты (TG 20/50) и катушкой (SP 30) локатор UL 30 используется для трассировки маршрутов и оценки глубины залегания кабельных линий. В соответствии с методом формирования ступенчатого напряжения может производиться локализация дефектов в оболочке при использовании имеющихся в комплекте поставки двух заглубляемых в грунт зондов.

С помощью генератора звуковых частот (TG20/50 или TG600) в кабеле создается электромагнитное поле. Его распознание осуществляется - в зависимости от метода поиска и измерения - при помощи электромагнитного датчика.

Принятый электромагнитный и акустический сигнал усиливается приемником звуковой частоты UL 30 и выводится на индикатор. Воспроизведение сигнала происходит:

• акустически - через встроенный динамик или подключенные наушники
• оптически - встроенный жидкокристалличсекий монитор

При дополнительной локализации с генератором импульсного тока SSG магнитный импульс выводится на дисплей. Шум пробоя воспринимается наушниками или динамиком. Измерение времени прохождения сигнала - временная разницу между магнитным и акустическим импульсом. Минимальная разница по времени указывает на место дефекта.

Особые преимущества

• Если дефект кабеля локализуется тяжело, акустическое измерение замедления звука помогает идентифицировать места дефекта
• Повреждения кабелей проложенных в трубах, можно точно определить проводя измерения над кабельной трассой

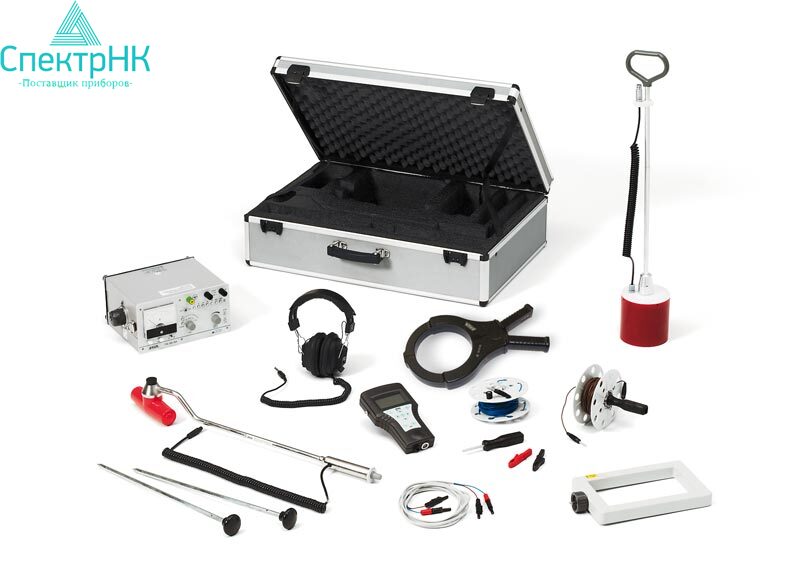

Комплект поставки оборудования:

• Кейс для транспортировки Locator Set
• TG 20/50 без аксессуаров
• Подвесной ремень для TG 20/50
• Кабель питания для TG 20/50
• Кабель заземления 3 м
• Соединительный кабель 2 м, черный
• Соединительный кабель 2 м, красный
• Универсальный приемник UL 30 с аксессуарами
• Батарейки 1,5 V; IEC LR 6 (4 шт.)
• Ремень для UL 30
• Наушники
• Индуктивная катушка SP 30
• Вспомогательный кабель 25 м, ручная катушка
• Контактные зажимы, черный/красный
• Заземляющий щуп
• Руководство по эксплуатации

Опциональное оборудование

• Геомикрофон BM 30
• Поисковые зонды для 2 кГц AS 2/30
• Поисковые зонды для 10 кГц AS 10/30
• Рамочная антена RA 10
• Токовые клещи AZ 10/D70 мм
• Токовые клещи AZ 10/D80 мм
• Токовые клещи AZ 10/D125 мм
• Соединительный кабель для батареи
• Герметичные наушники для подавления шумов KH S
• Аксессуары для поиска повреждений оболочки к UL 30

Технические характеристики
