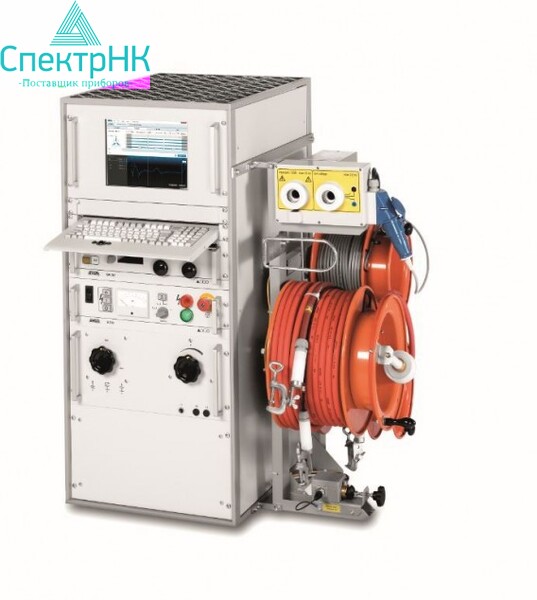

Установка BAUR Syscompact 4000

Многофункциональная система для ОМП кабеля

Компактная установка Syscompact 4000 позволяет быстро находить места повреждения кабельных линий. Определяет расстояние до места неисправности, обнаруживает повреждение кабеля на трассе. Определяет повреждения всех типов: «обрыв» и «короткое замыкание», низкоомные и высокоомные повреждения, заплывающие пробои. Сочетает в себе рефлектометр TDR IRG 4000, систему подключения для измерений по методу SIM/MIM, систему предварительного определения повреждений по методу импульсного напряжения ICM, а также мощный генератор импульсного напряжения SSG до 3000 Дж, 8/16/32 кВ, с опц. шагом напряжения 4 кВ.

Малые системы серии Syscompact — это компактные и надежные решения BAUR, специально предназначенные для обнаружения повреждений.

Новые возможности

• Простота эксплуатации благодаря интуитивной операционной концепции;
• Интегрированные проверенные методы определения места повреждения кабеля;
• Автоматическое определение конца кабеля и положения неисправности;
• Динамическое усиление входного сигнала;
• Автоматическое сохранение всех данных измерений;
• Хранение более 100 000 измерений;
• Интерфейс с базами данных ГИС;
• Точные методы определения мест повреждения для каждого типа повреждений и различных кабелей;
• Модульная система, легко расширяемая для тестирования и диагностики кабелей;
• Измерение сопротивления изоляции до 1000 В;
• TDR рефлектометрия;
• Отображение кривой для заплывающих повреждений даже небольшие изменения импеданса становятся видимыми и сохраняются.

Технические характеристики
