BAUR KSG 200 / KSG 200 T

Гарантия производителя	Производитель: Baur
Доставка по Казахстану	Артикул: pr00103

Цену уточните у менеджера

Запросить КП Консультация

Безошибочная, надежная и быстрая идентификация кабелей

Идентификация любых типов кабелей в обесточенном состоянии
Надежная верификация идентифицированных данных благодаря высокоточному трехфакторному анализу ATP
Безошибочная идентификация токоведущих низковольтных кабелей*
Технология идентификации в соответствии с категорией безопасности CAT IV/600 В*

Система идентификации кабелей KSG 200 предназначена для идентификации одно- или многожильных кабелей, кабельного жгута или кабельной связки. Благодаря использованию системы KSG 200 Вы существенно снижаете риск случайного перерезания токоведущей фазы. Это позволяет избежать:

опасности травм персонала,
излишних затрат на ремонт,
перебоев в подаче энергии клиентам.

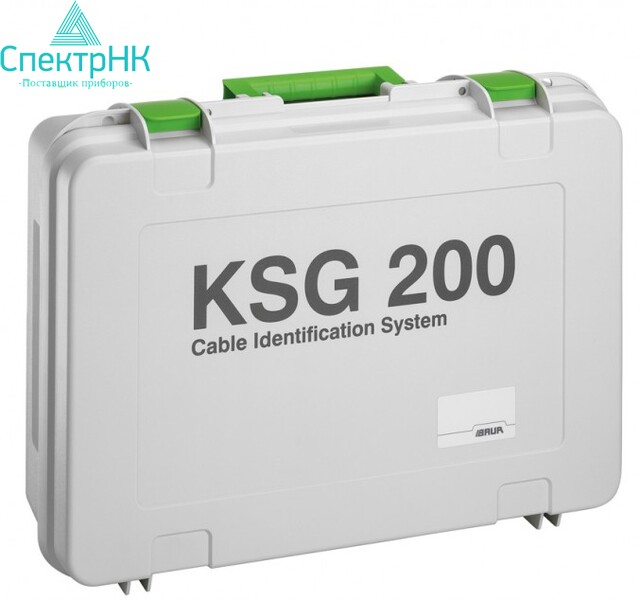

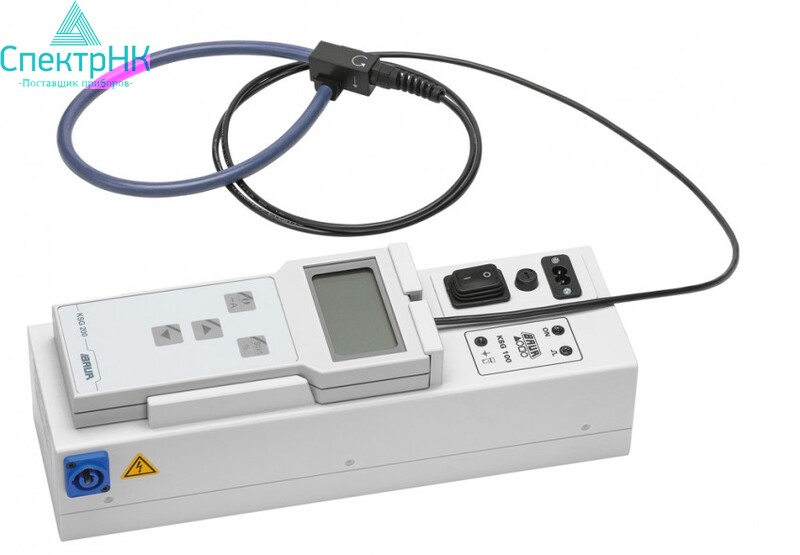

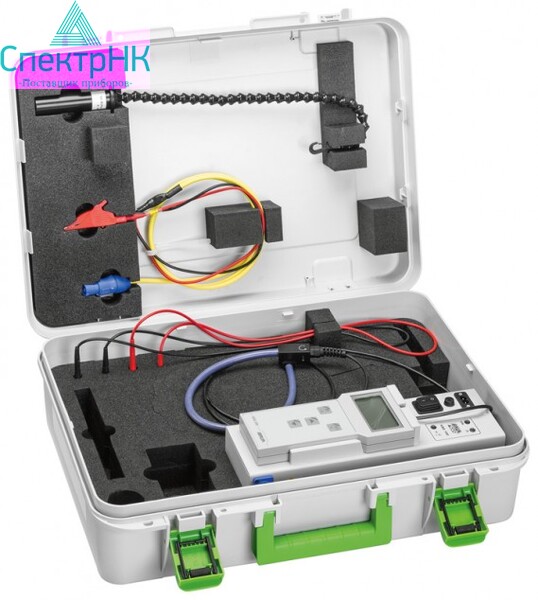

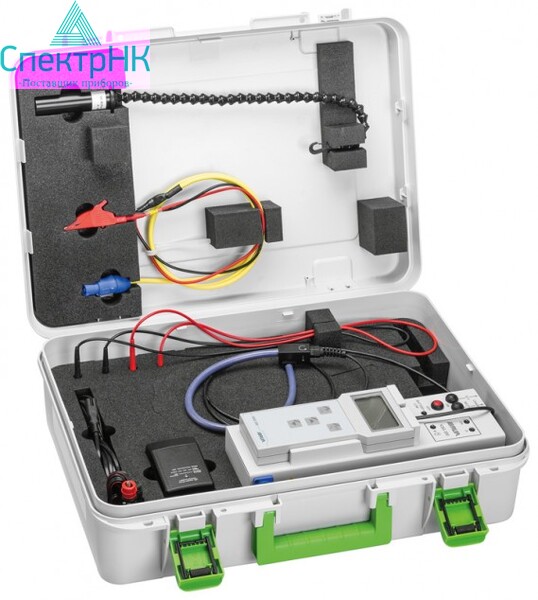

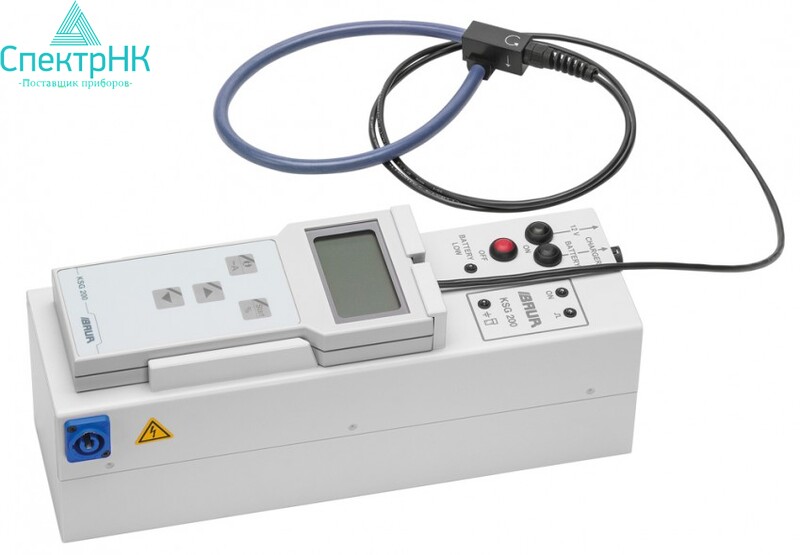

Данная система идентификации кабелей состоит из передатчика и приемника с гибким соединителем. Интеллектуальная электроника позволяет осуществлять обмен данными между обоими компонентами и обеспечивает абсолютно безошибочную идентификацию кабелей благодаря синхронизации времени и фаз, а также автоматической регулировке усиления. Удобное и интуитивно понятное управление системы KSG 200 позволяет использовать ее сразу после приобретения без необходимости интенсивного обучения пользователя. Вся система идентификации кабелей поставляется в одном стабильном транспортировочном кейсе.

Характеристики

Автоматическая регистрация и анализ передаваемого импульса (анализ ATP):
- амплитуда
- интервал времени (Time)
- направление импульса (полярность)
Точное определение направления импульса даже при высоком сопротивлении шлейфа вплоть до 400 Ом.
Импульсный ток до 180 A
Полностью автоматическая регулировка усиления
Экспертный режим для ручной регули- ровки усиления в целях безошибочной идентификации кабелей в компактных станциях или на кабельных участках смешанного типа
Съем сигналов посредством гибкого соединителя для больших диаметров кабеля до 250 мм
Подача передаваемого импульса осуществляется гальванически или индуктивно с помощью предлагаемых в качестве опции токоизмерительных клещей
Измерение тока до 199 A
Неотъемлемый компонент для обеспечения техники безопасности
Прочное и надежное защитное оборудование
Эргономичный приемник со встроенным
ЖК-дисплеем
Для работы приемника не требуются батарейки
В качестве опции предлагаются передатчик с интегрированным аккумулятором и возможность подключения внешнего источника электропитания (12-вольтный разъем)

Технические характеристики

Технические характеристики BAUR KSG 200 / KSG 200 T

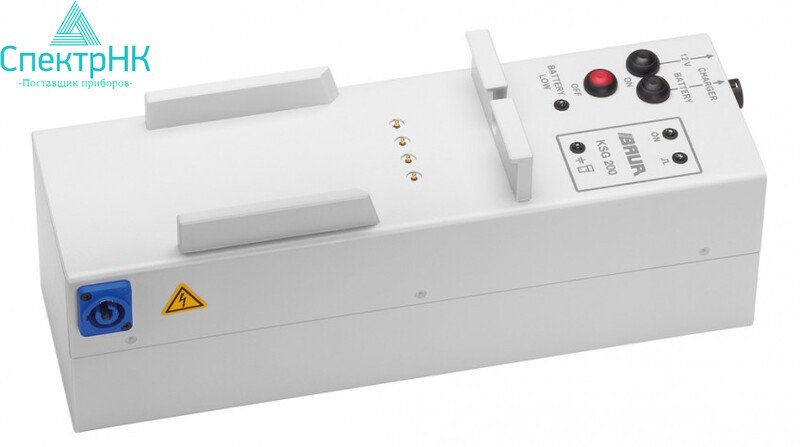

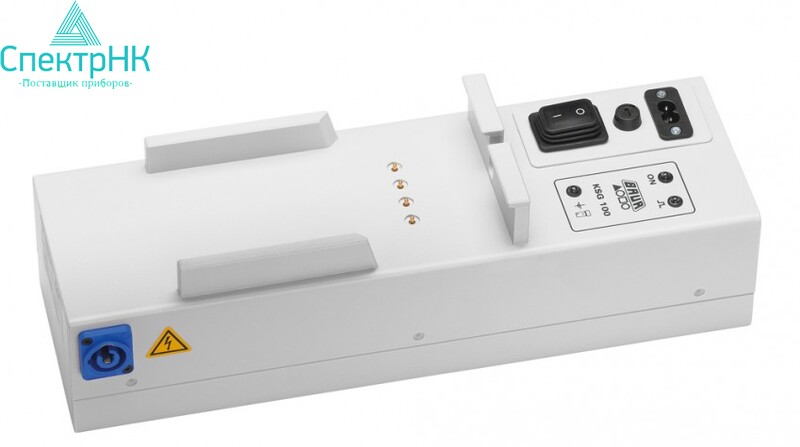

Передатчик	KSG 200	KSG 200 A	KSG 200 T	KSG 200 TA
	Для идентификации обесточенных кабелей		Для идентификации обесточенных кабелей
Импульсное напряжение	300 В	300 В	300 В	300 В
Импульсный ток	макс. 180 A	макс. 180 A	макс. 180 A	макс. 180 A
Частота импульсов	15 импульсов в минуту	15 импульсов в минуту	15 импульсов в минуту	15 импульсов в минуту
Питание
Сетевое напряжение	115/230/240 В, 50/60 Гц	—	115/230/240 В, 50/60 Гц	—
Питание от внешнего источника	—	12 В пост. тока	—	12 В пост. тока
Аккумулятор	—	Никель-металл-гидридный аккумулятор, 12 В	—	Никель-металл-гидридный аккумулятор, 12 В
Электр. прочность на выходе	—	—	макс. 400 В, 50/60 Гц	макс. 400 В, 50/60 Гц
Категория безопасности	—	—	CAT IV / 600 В	CAT IV / 600 В
Категория безопасности	—	—	Рабочее напряжение пост. или пер. токадейст. относительно массы: 600 В
Класс защиты	II	не треб. в аккумуляторном режиме	II	не треб. в аккумуляторном режиме
Вид защиты	IP40	IP40	IP40	IP40

Никель-металл-гидридный аккумулятор, 12 В (KSG 200 A / KSG 200 TA)
Тип аккумулятора	Никель-металл-гидридный аккумулятор, 12 В (10 ячеек); 4,2–5 Ач
Прод-ность работы от аккумулятора	прибл. 2,5–3,5 ч;
Время зарядки	прибл. 4,5–5 ч
Зарядное устройство
Питание	100–240 В, 50/60 Гц
Выходное напряжение	10,5–20 В пост. тока, 1 A
Общие данные по системам идентификации кабелей KSG 200
Температура окр. среды (рабочая)	от -10 до +55 °C
Температура хранения	от -20 до +50 °C
Габариты кейса (Ш x В x Г)	прибл. 594 x 174 x 435 мм
Масса кейса с передатчиком и приемником	прибл. 6,2 кг (без аккумулятора)прибл. 7,7 кг (с аккумулятором)
Безопасность и ЭМС	Удовлетворяет требованиям для марки ровки «СЕ» в соответствии с Директивой по низковольтному оборудованию (2014/35/ЕС) и Директивой по электромагнитной совместимости (2014/30/ЕС), а также по стандарту «Испытания на воздействие внешних факторов» EN 60068-2 и далее

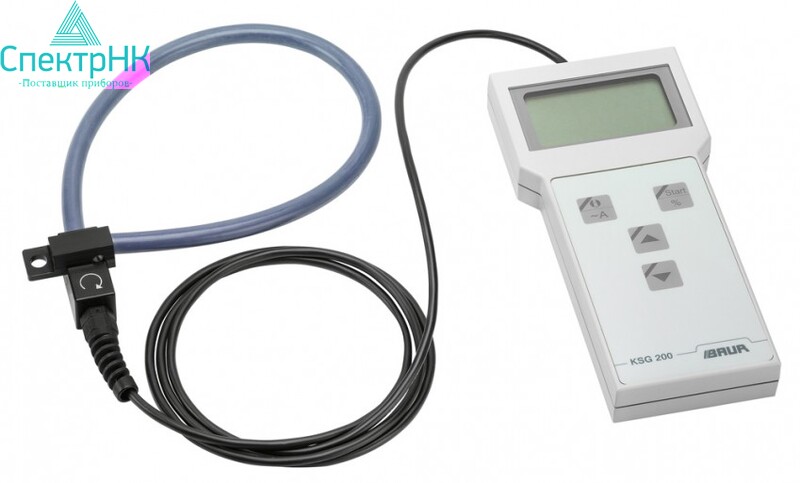

Приемник KSG 200 / KSG 200 T
Датчик	Гибкий соединитель Ø 150 мм илиГибкий соединитель Ø 250 мм
Чувствительность
при гальванической подаче импульса	100% при сопротивлении шлейфа400 Ом (I = 0,75 А)
при индуктивной подаче импульса	100% при сопротивлении шлейфаменее 6 Ом
Диапазон тока нагрузки	0–199 А ± 2 %, 50/60 Гц
Монитор	ЖК-дисплей
Питание	Автоматическая зарядка в держателе передатчика
Вид защиты	IP52
Габариты (Ш x В x Г)	прибл. 100 x 25 x 211 мм
Вес
с гибким соединителем Ø 150 мм	прибл. 360 г
с гибким соединителем Ø 250 мм	прибл. 470 г
