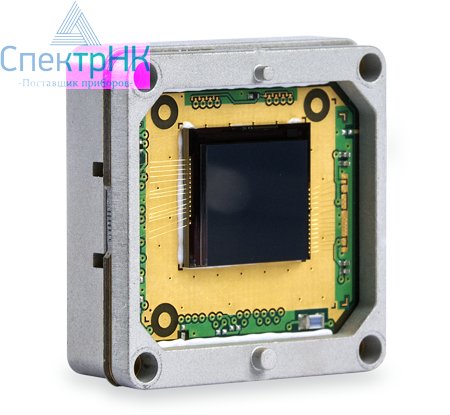

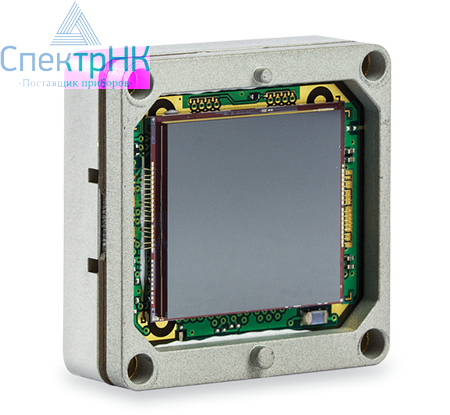

FLIR Muon - тепловизионный модуль
|
|
|
|
|
|
Гарантия производителя
Производитель: FLIR
Доставка по Казахстану
Артикул: pr00093Цену уточните у менеджера
Интегрируемый тепловизионный модуль для OEM устройств
FLIR Muon — это калиброванный неохлождаемый тепловизионный модуль. Разработан для ОЕМ-производитлей с целью его интеграции в собственные разработки. «Движок» тепловизионной камеры с отлично сбалансированным размером, весом и потребляемой мощностью (SwaP), Muon требует только наличия стандартных протоколов питания и связи для формирования выходного видеосигнала через параллельный интерфейс (КМОП). Так как каждый модуль Muon калибруется в диапазоне температур для работы вне зависимости от термоэлектрического преобразователя, ОЕМ-производителям больше не нужно разрабатывать собственные сложные системы заводской калибровки и оборудования или процессов, что помогает сделать производство быстрее, проще и дешевле.
Простота интеграции
- Стандартные интерфейсы предусматривают вход питания, видеовыход через параллельный интерфейс (КМОП).
- Магниевый корпус в сборе с коннектором Hirose.
- Интуитивно понятное соединение.
Откалиброванный тепловизионный модуль
- Откалиброван с использованием ведущего в отрасли термостабилизаированного процесса FLIR.
- Требует оптимизации изображения только после окончательной сборки.
- Muon содержит заедомо бездефектный кристалл (KGD), увеличивающий выход продукции, годной с первого предъявления.
Преимущества, позволяющие лидировать на рынке
- 17 мкм VOx матрица в фокальной области (FPA) - разрешение 640 х 512 и 336 х 256 (кадровая частота 60 Гц и 9 Гц).
- Оптимизирован по размеру, весу и мощности - 22 х 22 х 7 мм и менее 5 грамм.
- Питание < 300 мВт / <450 мВт (для разрешения 336/640) и время запуска < 0,5 секунды.
Технические характеристики
Технические характеристики Muon
Muon™ 336 | Muon™ 640 | ||
Обзор | |||
Тип системы | 336 × 256 VOx Microbolometer | 640 × 512 VOx Microbolometer | |
Диапазон | 7.5 – 15.0 мкм | ||
Размер пикселя | 17 микрон | ||
Чувствительность | <50 мK | < 60 мK | |
Тепловая постоянная времени | ≦15 мс (≦12 мс стандартноl) | ||
Выходы | |||
Частота кадров | 16-бит температура калибровка Параллельный интерфейс видеовыход (КМОП) | ||
Frame Rate (Full Window) | 60Гц, 50Гц and <9Гц | ||
Работа и управление | |||
Фильтр подавления шума (NUC) | Калибровка FLIR обеспечивает постоянное цифровой выходной уровень над диапазоне температур (четыре таблицы). ОЕМ контролировать одну точку NUC (затвора) и переключение таблицы | ||
Bad Pixel Replacement | Плохой Pixel Замена (БНР) данные, предоставляемые, требуется пользователю применять | ||
Управление камерой | I2C коммуникации, дискретной управления | ||
Интерфейс сигнала | Connector 60-контактный Hirose: мощность, комм цифровые данные, внешней синхронизации | ||
телеметрические данные | Температура FPA, тип FPA, частоту кадров, текущая таблица КНУ | ||
Физические характеристики | |||
Размер/вес | 22 × 22 × 8 мм / <5 г | ||
Интерфейс крепления | Четыре M1.6x0.35 резьбовые отверстия для крепления | ||
Питание | |||
Входное напряжение | Стандарты Imaging Device: 3,3, 2,5 В, 1,8 В, 1.2V | ||
Рассеивание мощности | <300 мВт (336), <450 МВт (640) при комнатной температуре | ||
Время получения изображения | <500 мс | ||
Условия экусплуатации | |||
Диапазон рабочих температур | от -40°C до + 80°C внешней температуры | ||
Диапазон температур хранения | от -55°C до + 105°C внешней температуры | ||
Температура объектов измерения | 50 ° С выше и ниже температуры окружающей среды | ||
Ударостойкость | 250 1.0 мс полусинусоида и 500 мс 0,8 полусинусоидальном | ||
Вибрации | 4,3 г; 3 оси, 8 часов каждый | ||
Температурный удар | 5 ° С / мин | ||
Влажность | 5 - 95% без конденсации | ||
Рабочая высота | +40,000 футов | ||
Соответствие директива ROHS, REACH и WEEE | Да | ||
