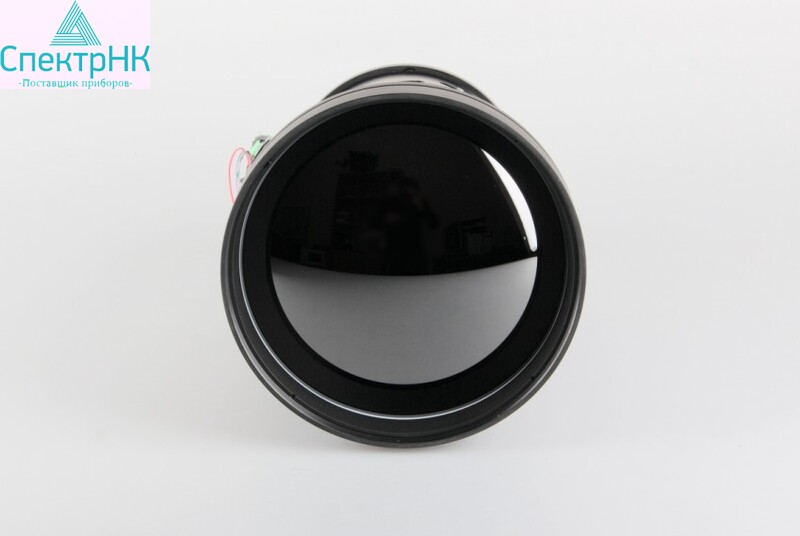

Axion Uncooled HD

Компактный тепловизионный модуль с матрицей высокого разрешения и сменными объективами обнаруживает человека на расстоянии до 6,9 км и легковой автомобиль до 15,5 км. AXION UNCOOLED HD оснащается объективами с различной конфигурацией в зависимости от требований заказчика: фиксированный фокус, зум-объектив, объектив с двумя или тремя полями зрения, атермальные объективы и др.

Области применения

• Системы безопасности и наблюдения
• БПЛА
• Тепловизионные прицелы
• Автоматические наземные системы
• Ручные устройства для наблюдения

Обработка изображения

Благодаря встроенным функциям активного подавления шума и цифровой постобработки сигнала, формируемое на выходе тепловизионного модуля изображение обладает выской чёткостья и контрастностью. При этом мелкие детали тепловизионного изображения не теряются при любых сценах наблюдения.

Основные характеристики

• Детектор 1024x768, 14x14 мкм
• Различные варианты объективов: с фокусным расстоянием в диапазоне от 8 мм до 330 мм
• Видеовыход LVDS, Camera Link, VGA.
• Частота кадров: 25 к/с
• Компактность и простота установки модуля.
• Сделано в России

Основные функции при обработки изображения

1. Поворот изображения по горизонту и вертикали
2. Калибровка неравномерности чувствительности по внутренней шторке и внешней сцене
3. Цифровое масштабирование
4. Установка перекрестия в центре экрана
5. Гамма коррекция изображения
6. Автоматическая регулировка усиления
7. "Заморозка" изображения

Преимущества использования матрицы высокого разрешения

Благодаря высококачественной матрице с поддержкой разрешения 1024х768 пикселей удаётся получить видеоизображение высокой чёткости и детализации, что не идёт в сравнение с картинкой, полученной аналоговой камерой с разрешением 640х480 пикселей.

Преимущества изображения с высоким разрешением видны невооружённым глазом, на такой картинке очень легко можно рассмотреть любые мелкие детали объекта. Преимущество высокого разрешения так же заключается в том, что рамки границ захвата пространства существенно шире, чем при использовании видеокамеры со стандартным разрешением 640х480, а это означает, что один тепловизионный модуль серии Axion Uncooled HD по площади захвата способен заменить до 4 тепловизионных модулей стандартного разрешения.

Дальность действия

Для решения различных задач тепловизионные модули Axion Uncooled HD могут оснащаться объективами, обеспечивающими различную дальность действия прибора. Типовыми целями для определения дальности действия тепловизора, является человек размером 1,8м х 0,5м и автомобиль размером 2,3м х 2,3м c тепловым контрастом ∆T=5°C.

Критерий дальности действия. Критерий Джонсона

Одним из важнейших параметров, характеризующих тепловизионные наблюдательные системы, является дальность обнаружения, распознавания и идентификации наблюдаемых объектов. Процесс обнаружения и распознавания объекта зависит от ряда случайных факторов и является вероятностным. Поэтому необходим критерий, позволяющий с определенной степенью достоверности принимать решение о выполнении задачи обнаружения, распознавания и идентификации. В качестве такого критерия широко применяется критерий Джонсона.

Кртерий Джонсона определяет следующие уровни восприятия (различения) в порядке повышения информативности

Обнаружение: объект присутствует.

Распознавание: определяется класс объекта — дом, человек, автомобиль и т.д.

Идентификация: объект может быть описан в рамках знаний наблюдателя — тип строения (дом, гараж, склад), тип автомобиля (грузовик, легковой, пикап), что за человек (мужчина/женщина, военный/гражданский).

Устройство модуля

AXION UNCOOLED HD состоит из 5 функциональных блоков. Конструктивно все функциональные блоки объединены в едином корпусе. Поток излучения, поступающий от объекта преобразуется оптической системой (объективом) в тепловое изображение на фотоприёмном устройстве. Далее цифровой код поступает в блок цифровой обработки, где выполняются следующие функции:- управление опросом детектора;- коррекция неоднородностей изображения;- калибровка устройства;- фильтрация шума;- автоматическая коррекция яркости и контраста;- формирование выходного сигнала;- управление модулем.

Доступны различные типы объективов

Тепловизионные модули серии AXION UNCOOLED HD оснащаются объективами с различной конфигурацией в зависимости от требований заказчика: фиксированный фокус, объектив с переменным фокусным расстоянием, трехпольные объективы и др.

Компактность и простота установки

Все модули серии AXION UNCOOLED очень компактны и имеют небольшой вес. Они представляют собой полностью готовое решение с передовыми характеристиками обработки изображения. Модули легко подключаются к интерфейсам питания и передачи видеосигнала.

Дополнительные опции

1. Герметичный кожух с обогревом
2. Опорно-поворотное устройство
3. Тренога

Специалисты нашей компании готовы организовать демонстрационный показ.

Пример изображения

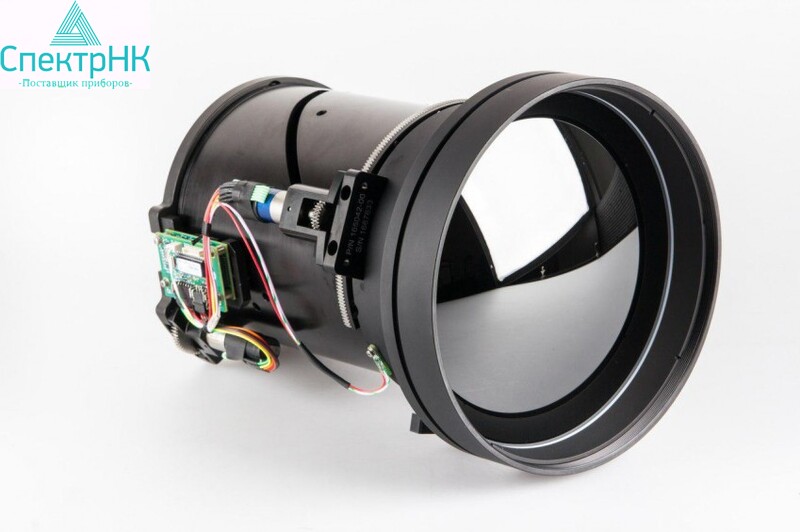

Тепловизионный модуль Axion Uncooled 225HD

Относительное отверстие: 1:1,5Угловое поле зрения объектива: 35°(Г)×24°(В) ÷ 3,6°(Г)×2,7°(В)Оптическое масштабирование: 9^х
