Пневматические мачты Pergam MP

Мобильные пневматические мачты

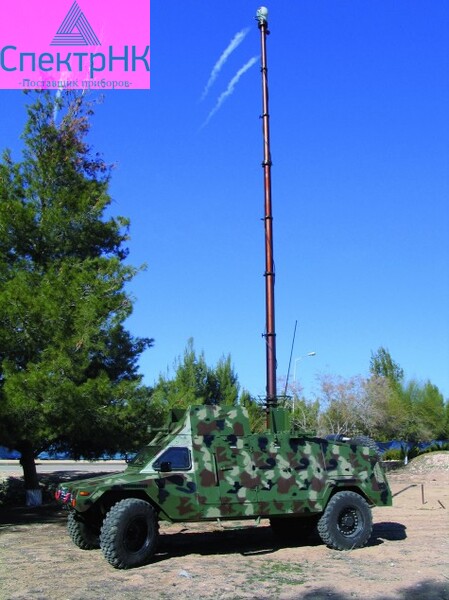

Пневматические мачты для установки на крыше микроавтобуса или грузового автомобиля.

Pergam MP — пневматическая мачта, которая может быть установлена как на крыше транспортного средства, так вдоль его кузова или на автомобильном прицепе. У нас большой выбор пневматических мачт с различными характеристиками и под любые задачи.

Максимальная высота мачты Pergam MP в рабочем состоянии 40 м. Максимальная масса полезной нагрузки - 300 кг. Пульт управления позволяет дистанционно управлять мачтой. Доступно большое количество опций, расширяющих возможности применения мачт.

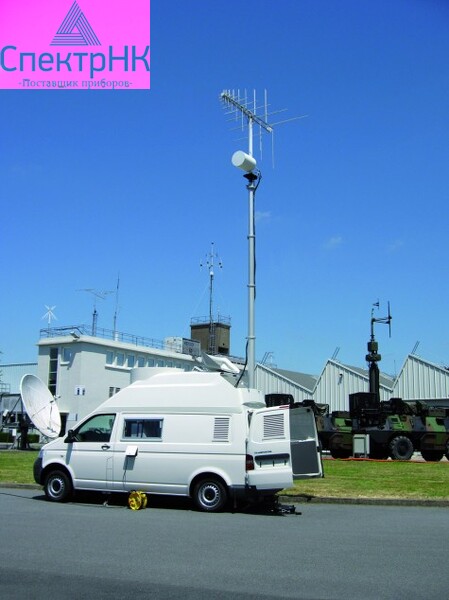

Пример использования мачты Pergam MP для обеспечения сотовой связью в труднодоступных местах

Устройство пневматической мачты

Мачта состоит из алюминиевых анодированных цилиндрических секций. Первая секция каждой мачты является несущей и имеет наибольший диаметр. Остальные секции мачты являются подвижными. Диаметр подвижных секций зависит от их расположения. Подвижные секции располагаются одна в другой, образуя телескопическую систему. На рисунке 1 показана схема устройства телескопической системы на примере 4-секционной мачты.

Рисунок 1

Каждая подвижная секция имеет вертикальную прорезь (направляющую) для предотвращения вращения секции и четыре отверстия в виде слотов для системы фиксации секций типа «шип-паз» (рисунок 2). Два из этих четырёх слотов находятся в верхней части секции, другие два — в нижней части; они служат для фиксации секции в рабочем и сложенном состояниях.

Рисунок 2

Для отвода дождевой и талой воды из внутренних полостей мачты предусмотрены специальные отверстия на цилиндрических поверхностях секций мачты (рисунок 3). Это позволяет избежать трудностей при эксплуатации мачты в зимнее время, когда остатки воды попадают во внутренние полости мачты затрудняя её движение.

Рисунок 3

В некоторым моделях мачт серии Pergam MP имеется механизм ручного поворота мачты вокруг вертикальной оси. Доступный диапазон углов поворота составляет от 0º до 365º. В основании мачты находится специальный ключ-фиксатор, позволяющий зафиксировать мачту после поворота на необходимый угол вокруг вертикальной оси. В основании мачты также имеется градуированная шкала для контроля углового смещения мачты. На рисунке 4 показан вид этой шкалы.

Рисунок 4

В некоторых моделях мачт серии Pergam MP предусмотрен моторизованный механизм поворота мачты вокруг вертикальной оси мачты с помощью электродвигателя 12 В или 24 В постоянного тока (рисунок 5). Доступный диапазон углов поворота составляет от 0º до 365º. Устройство механизма моторизованного вращения мачты также предусматривает наличие ручной рукоятки для поворота мачты.

Рисунок 5

Преимущества

• Большой диапазон доступных высот
• Простота эксплуатации
• Низкая цена
• Возможность размещения кабелей внутри мачты
• Система отвода воды
• Высокий уровень защиты от внешних воздействий

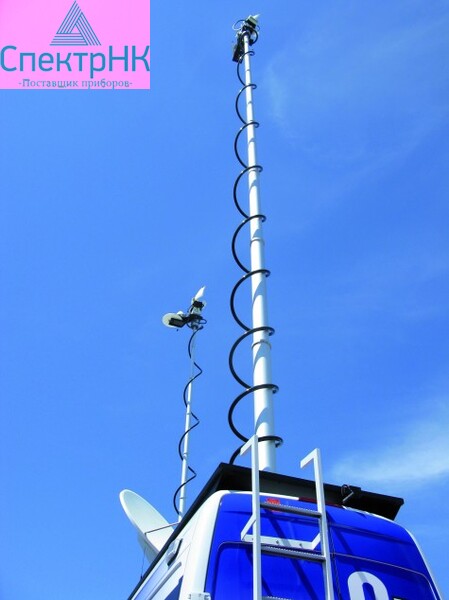

Пример использования мачты Pergam MP для обеспечения телевизионных трансляций

Применение

• Оптико-электронные системы для обеспечения безопасности
• Радары для контроля территории
• Акустические комплексы
• Осветительные системы
• Эфирное и спутниковое телевидение
• Любительская теле- и радиосвязь
• Сотовая связь
• Системы удаленного радиодоступа
• Радиорелейные системы
• Системы телеметрии и телеуправления
• Использование мачт в качестве рекламоносителя (флаги, вывески, растяжки и т.п.)

Технические характеристики
