Подвес Gimbal с тепловизионным модулем HL-640KZ

Гарантия производителя	Производитель: Keii
Доставка по Казахстану	Артикул: pr00017

Цену уточните у менеджера

Запросить КП Консультация

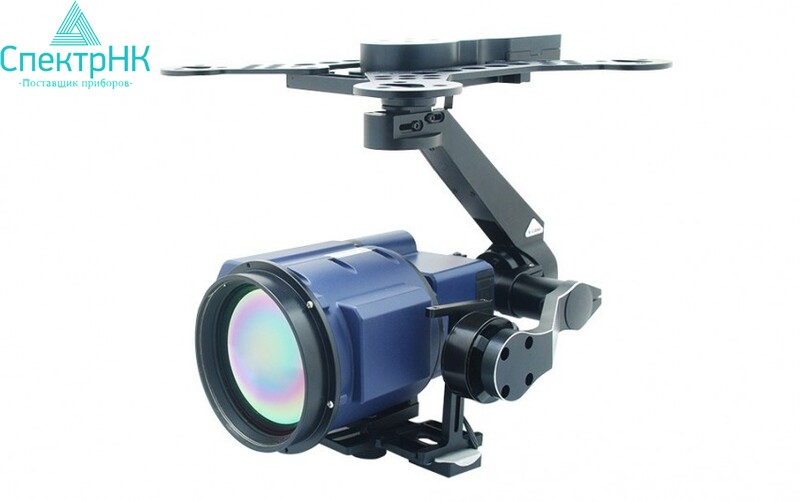

Радиометрический тепловизионный модуль HL-640KZ с двумя полями зрения на базе неохлаждаемого микроболометра с разрешением 640×480 пикселей. Модуль установлен на подвес Gimbal, разработанным специально для установки на БПЛА. Идентифицирует человека на расстоянии до 800 метров.

БПЛА с тепловизионным модулем на трёхосевом подвесе может дооснащаться GPS-модулем, модулем передачи HD изображений и цифровых данных, дополнительным устройством наблюдения и контроля с двумя HD экранами высокой яркости, пультом управления с большим ЖК-экраном, дополнительными аккумуляторами.

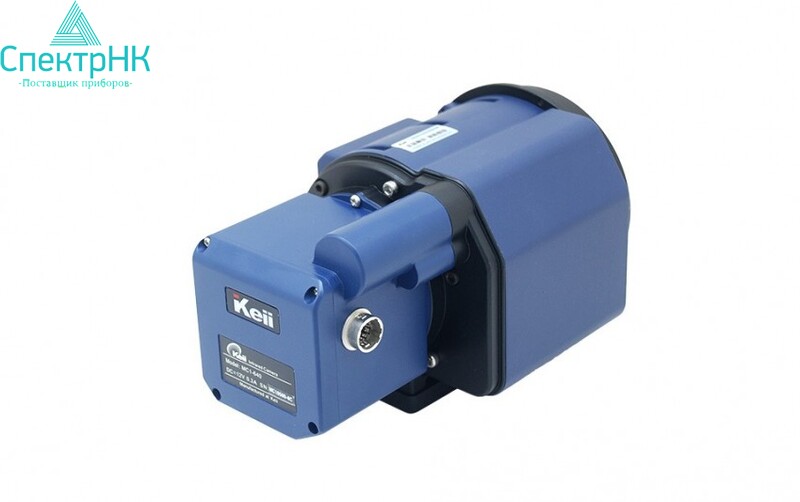

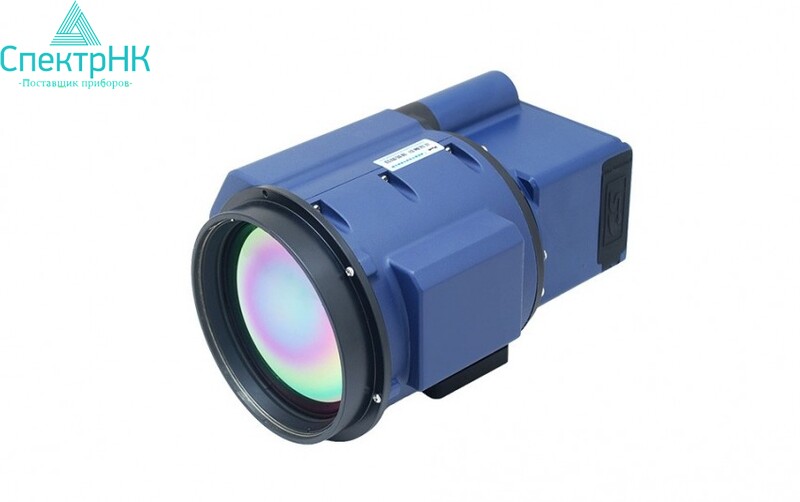

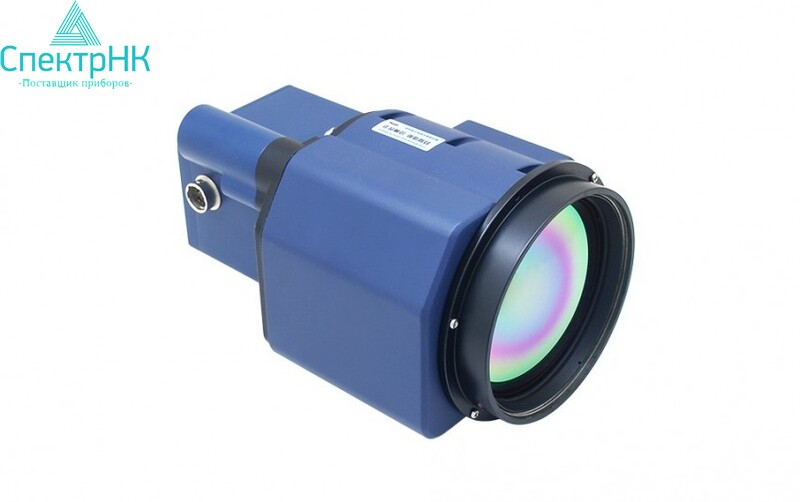

Тепловизионный модуль

Специально разработан для легких БПЛА;
Запись в реальном масштабе времени 16-битовых радиометрических данных;
Детектор с разрешением 640x480 пикселей;
Наложение в реальном времени географических данных и координат, синхронизация записи;
Измеряет температуру объектов в диапазоне от -20°С до +150°С;
Цифровое масштабирование 2х, 4x, 8x, 16х.

Трёхосевой подвес

Точность управления позиционированием: ±0.01°;
Диапазон перемещений: тангаж +30° до -90°, рыскание ±320°, крен +90°до -50°;
Интерфейс управления: ШИМ/ S-BUS/последовательный порт;
Возможность адаптации к различным видам нагрузки;
Режим сохранения: динамическая запись 16-битовых данных по температуре на 64 ГБ SD-карту.

Варианты применения

Технические характеристики

Технические характеристики Подвес HL-640KZ + Gimbal

Параметр
Температурная чувствительность	0.05°С при 30°С
Оптический фокус	Электрическая фокусировка / автоматическая фокусировка
Цифровое масштабирование	2х, 4x, 8x, 16х
Тип детектора	Матрица в фокальной плоскости (FPA), неохлаждаемый микроболометр 640 × 480 элементов
Частота кадров	50 Гц / 60 Гц
Спектральный диапазон	7 ¸ 14 мкм
Поле зрения	30.4°× 23.1° / 7.8°× 5.8°, время переключения объектива ≦2 с
Мгновенное поле зрения (IFOV)	0.272 мрад / 1.08 мрад
Фокусное расстояние ИК объектива	20 мм / 80 мм
Диапазон измерения температуры	-20°С ¸ +150°С
Погрешность	±2°С или ±2% от показаний
Автоматическое отслеживаниемаксимальной температуры	Автоматический захват максимальной температуры и отображение этих данных на дисплее в реальном времени
GPS-координаты (дополнительно)	GPS-данные и ИК изображения могут быть воспроизведены в программе базовой станции.Данные по ИК изображениям могут быть извлечены в соответствии с GPS-координатами
Представление изображений
Полный видеосигнал	Полный видеосигнал NTSC / PAL
Палитра	Белый-горячий / черный-горячий / "горячее железо"
размеры и вес
Размеры	115 x 99 x 90 мм
Вес	£710 г
Параметры окружающей среды
Температура окружающей среды	-20°С ¸ +50°С
Температура хранения	-40°С ¸ +70°С
Относительная влажность	Рабочая и хранения от 10% до 95% без конденсации
стандартная комплектация
Тепловизионный модуль HL-640KZ	Дисковое ЗУ 16 Гб
Объектив с 2 полями зрения	Инструкция по быстрому запуску
Интегрированный кабель	Сертификат соответствия
SD-карта 32 Гб	Гарантийный талон
Считыватель карт	Портативный кейс
