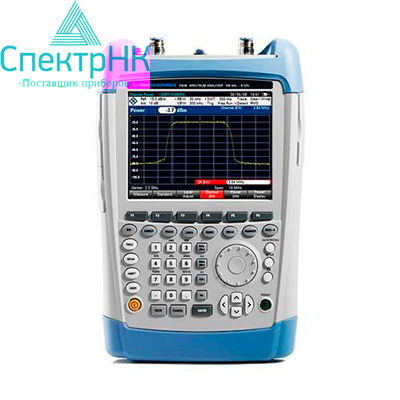

Портативный анализатор спектра R&S FSH4 (модель 24) от 100 кГц до 3,6 ГГц
|
|
|
|
|
|
Гарантия производителя
Производитель: Rohde & Schwarz
Доставка по Казахстану
Артикул: s06973Портативный анализатор спектра R&S FSH4 (модель 24) от 100 кГц до 3,6 ГГц
Цену уточните у менеджера
R&S®FSH – это, в первую очередь, анализатор спектра, но в зависимости от установленных опций может выступать в роли измерителя мощности, кабельного и антенного тестера, и двухпортового векторного анализатора электрических цепей. Прибор обеспечивает выполнение трех важнейших функций ВЧ-анализа, необходимых работникам сервисных центров или бригадам, выполняющим пусконаладочные работы или регламентные работы по техническому обслуживанию. Модельный ряд прибор: FSH4 до 3,6 ГГц, FSH8 до 8,0 ГГц, FSH13 до 13,6 ГГц, FSH20 до 20,0 ГГц.
Технические характеристики
FSH4 модель 24
| Диапазон частот | от 100 кГц до 3.6 ГГц | |
| Точность воспроизведения частоты | 2,5 х 10-6 | |
| 5 х 10-8 с GSP приемником HA-Z240 | ||
| 5 х 10-9 с источником опорной частоты FSH-Z114 | ||
| Максимальная полоса демодуляции | 20 МГц (при анализе сигналов LTE (опции FSH-K50/-К50Е/-К51/-К51Е)) | |
| Средний уровень собственных шумов (DANL) | без предусилителя, полоса разрешения = 1 Гц (нормиров.) | |
| на частоте 3.6 ГГц | <–138 дБмВт, –143 дБмВт (тип.) | |
| на частоте 8 ГГц | - | |
| на частоте 13.6 ГГц | - | |
| на частоте 20 ГГц | - | |
| с предусилителем, полоса разрешения = 1 Гц (нормиров.) | ||
| на частоте 3.6 ГГц | <–159 дБмВт, –163 дБмВт (тип.) | |
| на частоте 8 ГГц | - | |
| на частоте 13.6 ГГц | - | |
| на частоте 20 ГГц | - | |
| Точка пересечения третьего порядка | от 300 МГц до 3,6 ГГц | >10 дБмВт, ном + 15 дБмВт |
| от 3,6 ГГц до 8 ГГц | - | |
| от 3,6 ГГц до 13,6 ГГц | - | |
| от 13,6 ГГц до 20 ГГц | - | |
| Фазовый шум | на частоте 500 МГц | - |
| при отстройке 30 кГц | < -95 дБн (1 Гц), ном. -105 дБн (1 Гц) | |
| при отстройке 100 кГц | < -100 дБн (1 Гц), ном. -110 дБн (1 Гц) | |
| при отстройке 1 МГц | < -120 дБн (1 Гц), ном. -127 дБн (1 Гц) | |
| Детекторы | отсчетов, пиковый (макс./мин.), автопиковый, среднеквадратичный, квазипиковый (опция FSH-K43) | |
| Погрешность измерения уровня | 10 МГц< f ≤ 3,6 ГГц | < 1 дБ, ном. 0,5 дБ |
| 3,6 ГГц < f ≤ 8 ГГц | - | |
| 3,6 ГГц < f ≤ 13,6 ГГц | - | |
| 13,6 ГГц < f ≤ 20 ГГц | - | |
| Дисплей | 6,5” цветной ЖК-дисплей с VGA-разрешением | |
| Время работы от батарей | HA-Z204, 4 Ah | до 3 ч |
| (без следящего генератора) | HA-Z206, 6 Ah | до 4,5 ч |
| Габаритные размеры (Ш×В×Г) | 194 мм × 300 мм × 69 мм (144 мм)) | |
| Масса | 3 кг | |
