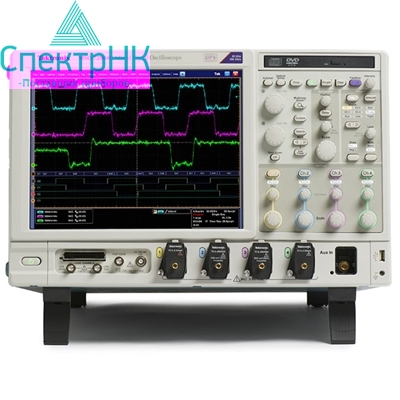

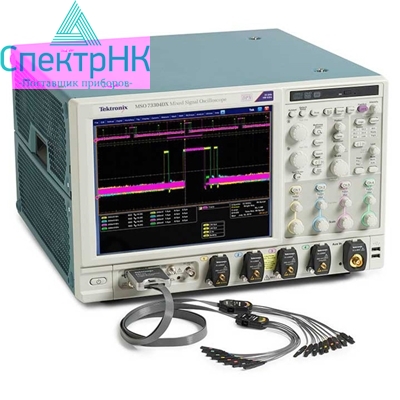

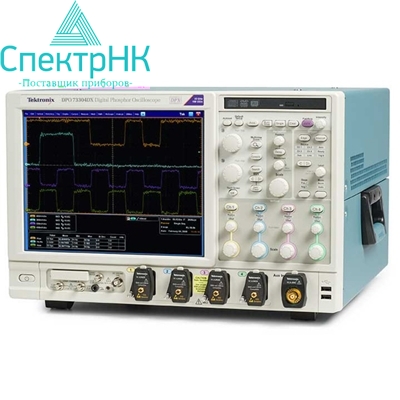

Осциллографы смешанных сигналов MSO/DPO70000

Осциллографы смешанных сигналов MSO/DPO70000

Регистрация реальных сигналов и захват большего числа деталей сигналов благодаря самой высокой в отрасли скорости захвата осциллограмм. Автоматическая настройка, регистрация и анализ сигналов линий высокоскоростной последовательной передачи данных с помощью инструментальных средств, позволяющих сократить сроки отладки устройств и проверки соответствия стандартам.

Инженеры пользуются осциллографом на протяжении всего цикла разработки – от создания прототипа до производственных испытаний. Уникальные возможности осциллографов серий MSO/DPO70000 в сочетании с исключительными характеристиками захвата и анализа сигналов позволяют ускорить решение измерительных задач.

Основные технические характеристики

• Аналоговая полоса пропускания до 33 ГГц и время нарастания 9 пс предоставляют возможность работать с самыми современными высокоскоростными последовательными интерфейсами
• Истинная полоса пропускания в режиме реального времени по двум аналоговым каналам 33 ГГц (для моделей 33 ГГц)
• Лучшие в отрасли значения частоты дискретизации и разрешающей способности по времени
  • 100 Гвыб./с по двум каналам (для моделей 33, 25, 20, 16 и 12,5 ГГц)
• По всем четырем каналам одновременно:
  • Полоса пропускания до 23 ГГц
  • Частота дискретизации в режиме реального времени до 50 Гвыб./с
  • Длина записи до 250 Мвыб. с функцией MultiView Zoom™ для быстрой навигации
  • Самая высокая скорость захвата – более 300 000 осциллограмм в секунду на канал
• 16 цифровых каналов с разрешающей способностью 80 пс для отладки аналоговых и цифровых схем (только для MSO70000)
• Уникальная технология iCapture® позволяет просматривать аналоговые характеристики цифровых сигналов без переключения пробника
• Система запуска по сигналам последовательных интерфейсов со скоростями до 6,25 Гбит/с обеспечивает запуск по определенной кодовой последовательности протокола NRZ или 8b/10b для локализации событий, зависящих от комбинации данных
• Специализированное программное обеспечение для тестирования на соответствие различным стандартам, автоматизации измерений и простоты использования

Основные особенности

• Превосходная целостность сигнала и отличное соотношение сигнал-шум предоставляют самое точное отображение осциллограмм
• Система запуска Pinpoint – минимальное время выявления аномалий в сигнале для эффективной диагностики и быстрого поиска решений
• Визуальный запуск – точное задание момента запуска и нахождение редких событий в сложных сигналах
• Поиск и маркировка позволяют находить интересующие события в осциллограмме аналоговых или цифровых сигналов и запускаться по ним
• Опции автоматизированного запуска по сигналам последовательных шин и их декодирования для PCI Express, 8b/10b, I²C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, USB 2.0, HSIC, MIL-STD-1553B и MIPI D-PHY и M-PHY
• P7600 и P7500 Пробники серии TriMode позволяют получить идеальный согласованный тракт от исследуемого устройства до входа осциллографа
• 17-канальные логические пробники P6780, P6750 и P6717А с полосой пропускания до 2,5 ГГц позволяют подавать на вход осциллографа высокоскоростные цифровые сигналы (только для MSO70000)

Интерфейсы

• Два хост-порта USB 2.0 на передней и два на задней панели облегчают и ускоряют сохранение данных, распечатку и подключение USB клавиатуры
• Встроенный порт Ethernet 10/100 для подключения к локальной сети и видеовыход для вывода изображения на монитор или проектор

Поддержка приложений

• Тестирование на соответствие стандартам высокоскоростных последовательных интерфейсов
• ПО векторного анализа сигналов SignalVu
• Анализ шин памяти DDR

Области применения

• Анализ целостности, джиттера и временных характеристик сигнала
• Измерение характеристик сложных высокоскоростных систем
• Проверка последовательных шин на соответствие стандартам
• Отладка и анализ шин памяти
• Проверка импульсных источников питания
• Исследование переходных процессов
• Производственное тестирование сложных электронных систем
• Спектральный анализ неустановившихся радиосигналов и радиосигналов с широкой полосой частот

Сравнительные характеристики приборов

Основные преимущества

• От тестирования опытных образцов до серийных испытаний
• Широчайший выбор пробников
• Захват по 16 цифровым каналам (только MSO70000)
• Технология iCapture – один вход для аналоговых и цифровых сигналов (только MSO70000)
• Декодирование сигналов шин и запуск по декодированным данным
• Большая длина записи для всех каналов
• Запуск по протоколу и комбинации последовательных данных
• Визуальный запуск (опция) – быстрое обнаружение интересующего сигнала
• Измерение номинальных и предельных параметров систем
• Расширенный анализ осциллограмм
• Средства автоматизации для повышения производительности измерительного оборудования
• Детектор ошибок
• Спектральный и векторный анализ РЧ сигналов
• Программная платформа TekExpress
• Пользовательские и встроенные фильтры
• Специализированные программные приложения для сертификационных испытаний, автоматизации измерений и расширенного анализа сигналов
• Декодирование сигналов высокоскоростных последовательных шин
• Настраиваемые полосовые фильтры
• Отладка электрических схем
• Режим захвата FastAcq ускоряет устранение ошибок, четко указывая дефекты сигнала
• Система запуска Pinpoint
• Система запуска "B Event Scan"
• Запуск по логической комбинации
• Запуск по событию А в цифровом канале, а затем по событию В в аналоговом канале (только MSO70000)
• Встроенные цифровые каналы (только MSO70000)
• Режим FastFrame
• iCapture (только MSO70000)
• Расширенный поиск и система маркеров
• Декодирование данных и запуск по событиям последовательных шин I²C, SPI, RS-232/422/485, UART, USB
• Пробники для аналоговых и цифровых сигналов
• Производственные испытания
• Интерфейс LXI класса C
• Аналитическое программное обеспечение OpenChoice
• Исследовательская работа
• Полный контроль параметров захвата и отображения осциллограмм
• Средства документирования
• Непревзойденное удобство использования
• Удаленный рабочий стол
• MyScope – создание собственных окон управления
• Управление ресурсами: плавающие или фиксированные лицензии
• Качество, на которое можно положиться

Где купить Осциллографы смешанных сигналов MSO/DPO70000 в Алматы

Осциллографы смешанных сигналов MSO/DPO70000 можно заказать в компании «СпектрНК»: оставьте запрос на сайте или позвоните по телефону +7 (700) 258-08-62 (есть WhatsApp). Менеджер в Алматы уточнит комплектацию и подготовит коммерческое предложение. Доставка по всему Казахстану, оплата по счёту для юридических и физических лиц.

Вопросы и ответы

Сколько стоит Осциллографы смешанных сигналов MSO/DPO70000?

Цена зависит от комплектации и условий поставки — менеджер в Алматы подготовит коммерческое предложение по вашему запросу.

Можно ли заказать Осциллографы смешанных сигналов MSO/DPO70000 с доставкой по Казахстану?

Да, доставляем по всему Казахстану транспортными компаниями и курьерскими службами, по Алматы — своей службой доставки.
