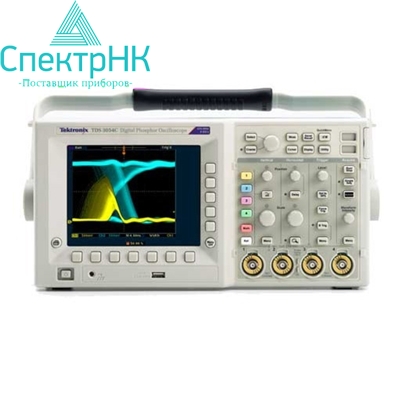

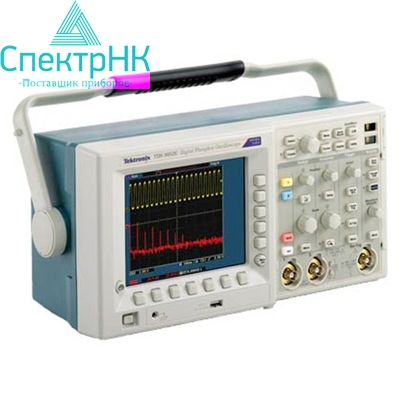

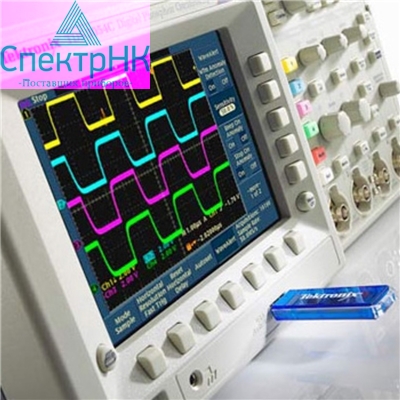

Осциллографы с цифровым люминофором TDS3000C

Система вертикального отклонения

Аппаратное ограничение полосы пропускания

Режимы входа

Связь по постоянному току, связь по переменному току, земля

Входной импеданс

1 МОм, 13 пФ или 50 Ом

Чувствительность по вертикали

1 МОм

От 1 мВ/дел. до 10 В/дел.

50 Ом

От 1 мВ/дел. до 1 В/дел.

Разрешение по вертикали

9 разрядов

Погрешность усиления постоянного напряжения

± 2%

Диапазон смещения

±5 дел.

Система горизонтального отклонения

Диапазон скоростей развертки

Погрешность генератора развертки

±20 х 10 -6 в любом интервале > 1 мс

Система запуска

Режимы запуска

Автоматический (поддерживает режим прокрутки для скорости развертки 40 мс/дел и более медленной), ждущий, однократный запуск

Запуск по событию В

Задержка запуска или запуск после заданных событий

Диапазон времени задержки запуска

От 13,2 нс до 50 с

Запуск после заданных событий

От 1 до 9 999 999 событий

Типы запуска

По перепаду

Стандартный запуск по уровню. По положительному или отрицательному перепаду в любом канале. Связь по входу запуска: связь по переменному току, по постоянному току, подавление шума, ФВЧ, ФНЧ

По видеосигналу

Запуск по всем строкам, по выбранным строкам, по нечетным или четным полям, по всем полям видеосигнала стандарта NTSC, PAL, SECAM

По специальному видеосигналу

Запуск по заданным строкам вещательных и специальных видеосигналов и по аналоговым сигналам HDTV (1080i, 1080p, 720p, 480p). Требуется модуль TDS3VID

По длительности импульса (или глитча)

Запуск по длительности импульса, меньшей, большей, равной или неравной выбранному значению в диапазоне от 39,6 нс до 50 с

По ранту

Запуск по импульсу, который пересек один порог, но не пересек второй порог перед повторным пересечением первого

По времени нарастания/спада

Запуск по перепадам импульсов, крутизна которых больше или меньше указанного значения. Перепады могут быть положительными, отрицательными или любыми

По логическому выражению

Запуск в случае, если логическое выражение (И, ИЛИ, И-НЕ, ИЛИ-НЕ) сохраняет значение «Ложь» или значение «Истина» в течение заданного времени

По логическому состоянию

Любое логическое состояние. Запуск по положительному или отрицательному перепаду сигнала тактовой частоты. Логические выражения могут использоваться для сочетаний из 2 входных сигналов (не 4)

По коммуникационным сигналам

Запуск по выделенному импульсу для тестирования по маске сигналов телекоммуникационного оборудования DS1/DS3 согласно требованиям стандарта ANSI T1.102. Требуется модуль TDS3TMT

Переменный

Последовательное использование каждого активного канала в качестве источника сигнала запуска

Система захвата данных

DPO

Захват и отображение сложных сигналов, случайных событий и трудно регистрируемых особенностей сигнала. Осциллографы с цифровым люминофором предоставляют информацию о сигнале в режиме реального времени с использованием трех параметров: амплитуда, время и зависимость амплитуды от времени.

Выборка

Только выборка данных

Усреднение

Усредненная осциллограмма: усреднение по 2-512 осциллограммам (выбирается)

Огибающая

Минимальные и максимальные значения, полученные в одном или нескольких циклах выборки

Пиковый детектор

Захват высокочастотных сигналов и случайных глитчей. Захват глитчей длительностью от 1 нс (типовое значение) на всех скоростях развертки.

ПО WaveAlert®

Мониторинг входных сигналов по всем каналам и выдача пользователю предупреждения об отклонении любого сигнала от ранее захваченного нормального сигнала

Однократный запуск

Кнопка "Single Sequence" (Однократный запуск) используется для запуска одиночного цикла регистрации сигнала

Измерение параметров сигнала

Курсоры

Амплитуда, время

Автоматические измерения

Отображение любых четырех измерений для любого сочетания осциллограмм. Или отображение всех измерений с получением снимков экрана. Измеряются период, частота, длительность положительного импульса, длительность отрицательного импульса, длительность положительного перепада, длительность отрицательного перепада, скважность положительных импульсов, скважность отрицательных импульсов, положительный глитч, высокий уровень, низкий уровень, максимум, минимум, от пика до пика, амплитуда, среднее значение, среднее значение за период, среднеквадратическое значение, среднеквадратическое значение за период, длительность пакета, задержка, фаза, площадь¹, площадь за период¹

¹Требуется модуль TDS3AAM.

Статистическая обработка результатов

Среднее значение, минимум, максимум, стандартное отклонение. Требуется модуль TDS3AAM

Пороги

Настраиваемые пользователем пороговые значения для автоматических измерений, задаваемые в процентах или единицах измерения напряжения

Стробирование

Выделение конкретного события в захваченном сигнале для его измерения. Выполняется с помощью курсоров экрана или курсоров сигнала.

Математическая обработка осциллограмм

Арифметические операции

Сложение, вычитание, умножение и деление сигналов

БПФ

Распределение амплитуды по частоте. Выбор вертикального масштаба БПФ согласно линейному среднеквадратическому значению или среднеквадратическому значению в дБВ. Выбор окна БПФ: прямоугольное, Хемминга, Хеннинга или Блэкмана-Харриса.

Расширенные математические функции

Интегрирование, дифференцирование, сложные алгебраические выражения, включающие аналоговые осциллограммы, математическое функции, скалярные величины, до двух определяемых пользователем переменных и результаты параметрических измерений. Например: (Intg (Ch1-Mean(Ch1)) × 1,414 × VAR1)¹

¹Требуется модуль TDS3AAM.

Обработка осциллограмм

Автонастройка

Автоматическая настройка параметров системы запуска, вертикальной и горизонтальной развертки для всех каналов с помощью одной кнопки (с возможностью отмены).

Компенсация фазовых сдвигов

Можно вручную ввести фазовый сдвиг между каналами ±10 нс для более точного измерения временных характеристик и построения расчетных осциллограмм

Характеристики дисплея

Тип дисплея

ЖК цветной TFT дисплей с диагональю 6,5-дюйма (165,1мм)

Разрешение дисплея

640 пикселей по горизонтали × 480 пикселей по вертикали (VGA)

Интерполяция

sin x/x

Представление сигналов

Точки, векторы, регулируемое послесвечение, бесконечное послесвечение

Координатная сетка

Полная, сетка, перекрестие и кадр. NTSC, PAL, SECAM и вектороскоп (цветные полосы 100% и 75%) с модулем TDS3VID (опция)

Формат

YT, XY и трехмерная стробированная область XYZ (XY с гашением по оси Z только в 4-канальных моделях)

Порты ввода/вывода

Порт Ethernet

Розетка RJ-45, поддержка 10Base-T LAN

Порт USB

Хост-порт USB 2.0 на передней панели. Поддерживает USB накопитель

Порт GPIB

Полноценные режимы приема и передачи, настройка и измерения

(Входит в состав опционального модуля связи TDS3GV)

Порт RS-232C

Вилка DB-9, полноценные режимы приема и передачи; управление всеми режимами, настройками и измерениями

Скорость передачи до 38 400 бод

(Входит в состав опционального модуля связи TDS3GV)

Видеопорт VGA

Розетка DB-15, выход для непосредственного отображения сигналов на больших мониторах VGA

(Входит в состав опционального модуля связи TDS3GV)

Вход внешнего запуска

Разъем BNC, входной импеданс >1 МОм, 17 пФ; макс. входное напряжение 150 В_ср.кв.

Источник питания

Питание от сети

Напряжение

От 100 В_ср.кв.до 240 В_ср.кв.±10%

Частота

От 45 до 440 Гц (от 100 до 120 В)

От 45 до 66 Гц (от 120 до 240 В)

Потребляемая мощность

Не более 75 Вт

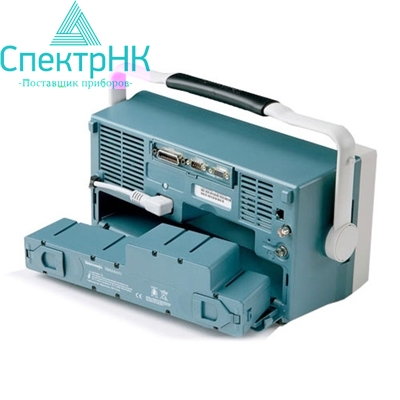

Питание от батареи

Требуется литий-ионная аккумуляторная батарея TDS3BATC

Время работы (тип.)

3 часа

Габариты и масса

Размеры

	мм	дюймы
Ширина	375,0	14,8
Высота	176,0	6,9
Глубина	149,0	5,9

Масса

	кг	фунты
Без принадлежностей	3,2	7,0
С принадлежностями	4,5	9,8

Размеры упаковки

	мм	дюймы
Ширина	502,0	19,8
Высота	375,0	14,8
Глубина	369,0	14,5

Комплект для монтажа в стойку (RM3000)

	мм	дюймы
Ширина	484,0	19,0
Высота	178,0	7,0
Глубина	152,0	6,0

Климатические условия и безопасность

Температура

В рабочем состоянии

От 0 до +50 ºC

При хранении

От -40 до +71 ºC

Относительная влажность

(при работе и хранении)

при температуре до +30 ºC

до 95%

при температуре от +30 ºC до +50 ºC

до 45%

Высота над уровнем моря

В рабочем состоянии

До 3000 м

При хранении

15 000 м

Электромагнитная совместимость

Соответствует требованиям стандарта EN61326, класс A, приложение D по излучаемым и кондуктивным электромагнитным помехам; EN6100-3-2 по гармоническим составляющим в электросетях переменного тока; EN6100-3-3 по изменениям, флуктуациям и скачкам напряжения; FCC 47 CFR, раздел 15, подраздел B, класс A; требованиям австралийского стандарта по ЭМС

Безопасность

UL61010B-1, CSA1010.1, IEC61010-1, EN61010-1

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
