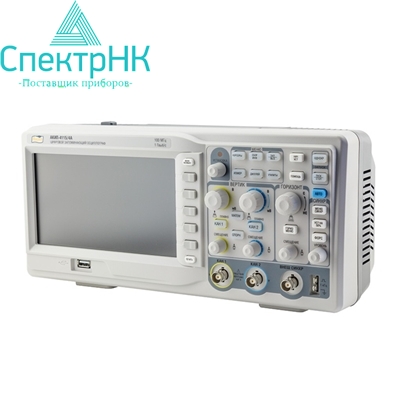

Осциллографы цифровые запоминающие АКИП-4115/4А

Параметры

АКИП-

4115/1А

АКИП-

4115/2А

АКИП-

4115/3А

АКИП-

4115/4А

АКИП-

4115/5А

АКИП-

4115/6А

АКИП-

4115/7А

Канал вертикального отклонения

Число каналов

2

Полоса пропускания (-3 дБ)

0…25 МГц

0…40 МГц

0…70 МГц

0…100 МГц

0…150 МГц

0…200 МГц

Коэф. отклонения (Коткл.)

2 мВ/дел…10 В/дел

2 мВ/дел…5 В/дел

Погрешность уст. Коткл.

± 3%

Время нараст. (не более)

14 нс

8,8 нс

5,0 нс

3,5 нс

2,3 нс

1,8 нс

Входной импеданс

1 МОм/13 пФ

1 МОм/13 пФ; 50 Ом

Макс. вх. напряжение

600 В пик-пик (х10); кат I

Связь по входу

Открытый, закрытый, земля

Коэффициент деления

1х, 10х, 100х, 1000х

Канал горизонтального отклонения

Коэф. развертки (Кразв.)

25 нс - 50 с/дел

10 нс - 50 с/дел

5 нс - 50 с/дел

2,5 нс-50 с/дел

Погрешность уст. Кразв.

0,01%

Режимы работы

Основной, окно, ZOOM окна, самописец (100 мс…50 с/дел), X-Y

Синхронизация

Источники синхросигнала

Каналы 1, 2, внешний

Режимы запуска развертки

Автоколебательный, ждущий, однократный*

Виды синхронизации

по фронту, по заданным параметрам длит. импульса, ТВ-
синхронизация, по скорости изменения, попеременный запуск (ALT).

Аналого-цифровое преобразование

Разрешение по вертикали

8 бит

Макс. частота дискретизации

500 МГц

1 ГГц – 1 канал, 500 МГц – 2 канала

1 ГГц на канал

2 ГГц – 1 канал, 1 ГГц – 2 канала

Эквив. частота дискретиз.

10 ГГц

25 ГГц

50 ГГц на канал

Интерполяция

Линейная, Sin X / X

Объем памяти на канал:
быстрая память длинная память*

16 кБ (32 кБ при объед. каналов)
-

20 кБ (40 кб при объед. каналов) 1 МБ (2 МБ при объед. каналов)

5 кБ

12 кБ (24 кБ при объед. каналов)

Режимы сбора данных

Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (1 с, 2 с, 5 с, бесконеч., выкл.), самописец (от 100 мс/дел)

Курсорные измерения

Режимы

ручной, автоизмерения, слежение (трэк)

Виды измерений

?U; ?T; 1/?T

Автоматические измерения

По вертикали

Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе

По горизонтали

Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза

Измерение   задержки

8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Дополнительные возможности

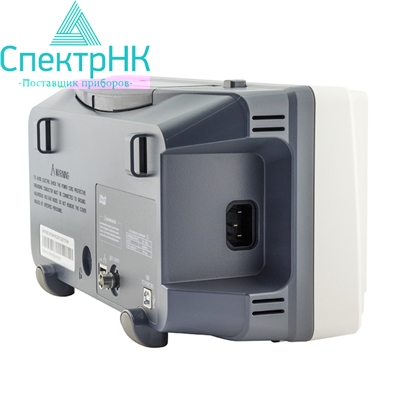

Интерфейс

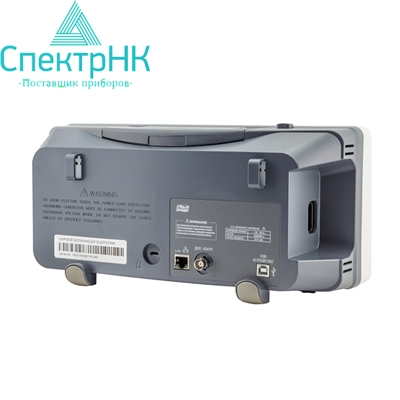

На передней панели: USB для сохранения данных на задней панели: USB и RS-232 для дистанционного управления

Математика

Сложение, вычитание, умножение, деление, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)

Документирование результатов

Сохранение  20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения.

Общие данные

ЖК-дисплей

TFT цветной (LCD, 480?234 точек), диагональ 17,8 см  (8х18 дел);

Напряжение питания

100…240 В (± 10 %), 50 Гц

Габаритные размеры

323 ? 136 ? 157 мм; 358 ? 156 ? 118 мм – АКИП-4115/7А

Масса

2,5 кг; 4,3 кг - АКИП-4115/7А

Комплект поставки

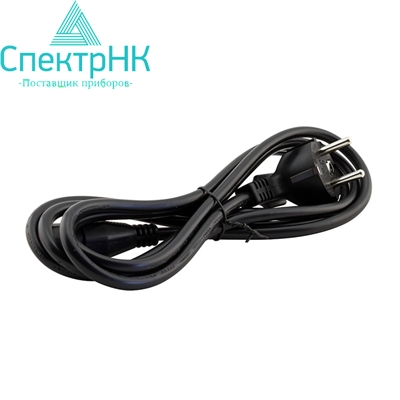

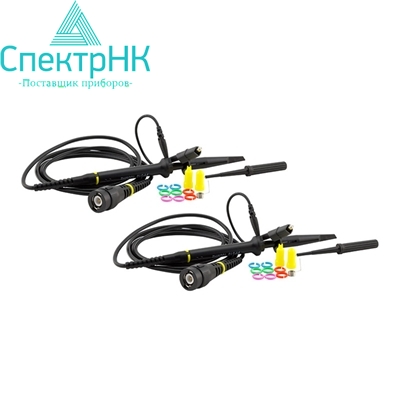

Шнур питания (1), делитель 1:1/1:10 (2), руководство по эксплуатации (1), ПО  EasyScope3.0/АКИП (1CD)
