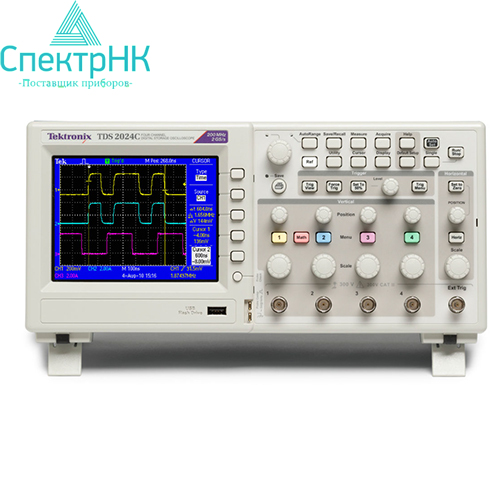

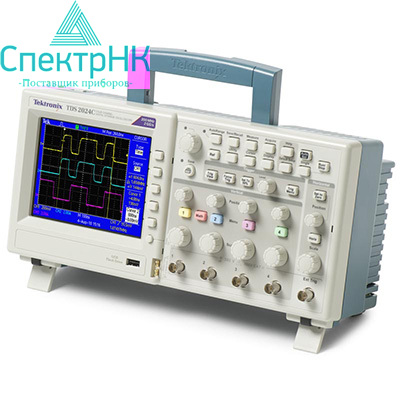

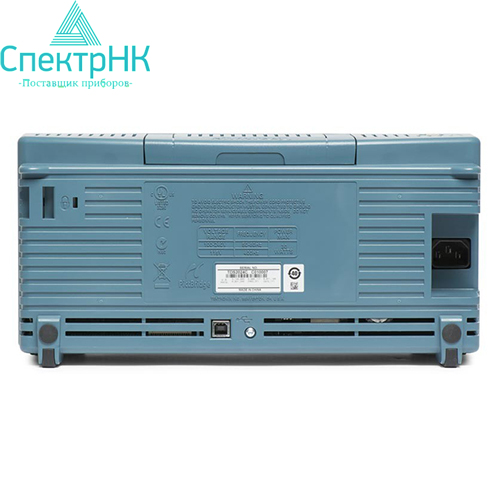

Осциллограф TDS2024C

Описание осциллограф TDS2024C

TDS2024C от известного американского производителя контрольно-измерительного оборудования Tektronix представляет собой портативное цифровое устройство с оцифровкой и выборкой сигналов в реальном времени и полосой пропускания 200 МГц.

Осциллограф TDS2024C предназначен для исследования формы, временных и амплитудных параметров электрических сигналов, выявления редких событий и аномалий, а также для устранения возникающих проблем: нарушений, рантов, выбросов (глитчей), переходов и других импульсных помех системы.

Данный прибор оснащён двумя аналоговыми каналами. Максимальный показатель частоты дискретизации составляет 2 Гвыб/сек для обоих каналов.

Объём внутренней памяти прибора рассчитан на 2,5 тысяч точек.

Система регистрации данных включает в себя несколько режимов: выборка, усреднение, пиковые значения, прокрутка, а также однократный запуск.

TDS2024C имеет уникальную 3-х-режимную систему запуска (однократно, нормально, автоматически). Запуск может быть произведён по положительному или отрицательному перепадам в любом канале, по выбранным строкам видеосигналов, а также по длительности импульсов или глитчей.

Особенности

• Полоса пропускания 200 МГц
• Частота дискретизации 2 Гвыб/с, в реальном масштабе времени
• 4 канала
• Цветной ЖК-дисплей с диагональю 145 мм
• USB-порт на передней панели для подключения съемных устройств хранения данных
• Свободное подключение к персональному компьютеру через USB-порт устройств и использование программ OpenChoice^® и NI SignalExpress^® для управления прибором
• Расширенная система синхронизации, в том числе синхронизация по длительности импульса и синхронизация по видеосигналу с выбором строки
• Встроенная функция контроля предельных значений
• Многоязычный интерфейс пользователя и контекстно-зависимая справка
• Автоматизированная расширенная функция регистрации данных
• 16 автоматических измерений, включая быстрое преобразование Фурье
• Непосредственная распечатка данных на любом принтере, совместимом со стандартом PictBridge^®, при подключении цифрового осциллографа через USB-порт устройств

Область использования

1. Разработка и отладка устройств.
2. Образование и обучение.
3. Испытания и контроль качества на производстве.
4. Техническое обслуживание и ремонт.

Доступная цифровая точность

Ни один из других цифровых запоминающих осциллографов не обладает полосой пропускания до 200 МГц и частотой дискретизации до 2 Гвыб/с при сопоставимой цене. Осциллограф цифровой Tektronix TDS2024C обеспечивает точную регистрацию данных в реальном масштабе времени, вплоть до полного значения полосы пропускания, одинаковую длину памяти при всех значениях временной развертки, сложные режимы синхронизации, позволяющие выделить необходимые сигналы и 16 видов стандартных автоматических измерений во всех моделях. Возможности выполнения быстрого преобразования Фурье (БПФ), а также математические функции сложения, вычитания и перемножения осциллограмм позволяют анализировать работу схем, определять их характеристики и устранять неполадки.

Простой и удобный интерфейс пользователя

Простой пользовательский интерфейс, похожий на элементы управления обычного аналогового осциллографа, облегчает работу с этими приборами, сокращает время обучения и повышает эффективность. Новые функции, например, меню автоустановки, мастер проверки пробников, меню контекстно-зависимой справки и цветной жидкокристаллический экран позволяют оптимизировать настройку цифрового осциллографа Tektronix TDS2024C и работу с ним.

Гибкие способы передачи данных

Хост-порт USB 2.0 и USB-порт устройств позволяют использовать съемные запоминающие устройства, осуществлять свободное подключение к персональному компьютеру и печать непосредственно с цифрового осциллографа. Hи один из цифровых запоминающих осциллографов с цветным или монохромным экраном не обеспечивает такие гибкие и простые способы передачи данных при сопоставимой цене.

Удобные средства документирования и анализа

Программное обеспечение OpenChoice PC Communications обеспечивает простоту регистрации сигналов, сохранения и анализа результатов измерений. Осциллограммы и данные осциллограмм просто переносятся с экрана в автономное приложение на рабочем столе или непосредственно в Microsoft Word либо в Excel. Помимо OpenChoice, дополнительные возможности, включая расширенные средства анализа, дистанционное управление цифровым осциллографом Tektronix TDS2024C и анализ осциллограмм в реальном времени, предоставляет программное обеспечение National Instruments SignalExpress Tektronix Edition. Если применение компьютера нежелательно, можно распечатать снимок непосредственно с цифрового осциллографа Tektronix TDS2024C на любом принтере, совместимом с PictBridge, подключенном к USB-порту устройства.

Комплект поставки осциллограф TDS2024C

• Осциллограф TDS2024C;
• TPP0101: 100 МГц пассивный пробник;
• Кабель питания;
• NIM/NIST Отслеживаемый сертификат калибровки;
• Руководство по эксплуатации;
• ПО для связи с ПК OpenChoice;
• Интерактивное измерительное ПО National Instruments SignalExpress Tektronix Edition – базовая версия

Опции к осциллографу TDS2024C

• TEK-USB-488 Переходник с GPIB на USB;
• SIGEXPTE Интерактивное измерительное ПО National Instruments SignalExpress Tektronix Edition – профессиональная версия;
• AC2100 Мягкая сумка для переноски прибора;
• HCTEK4321 Жесткий пластиковый чемодан для переноски прибора (требуется AC2100);
• RM2000B Комплект для монтажа в стойку;
• 071-1075-xx Руководство программиста – только на английском языке;
• 071-1828-xx Руководство по техническому обслуживанию – только на английском языке;
• 174-4401-xx USB кабель «Хост-порт – устройство», длина 0,9 м
