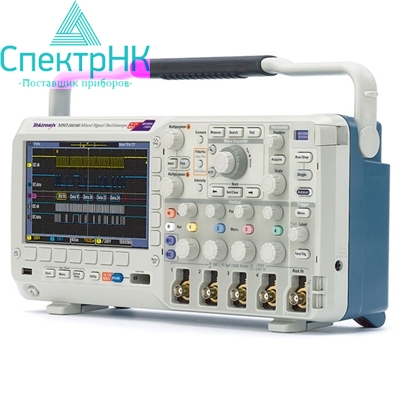

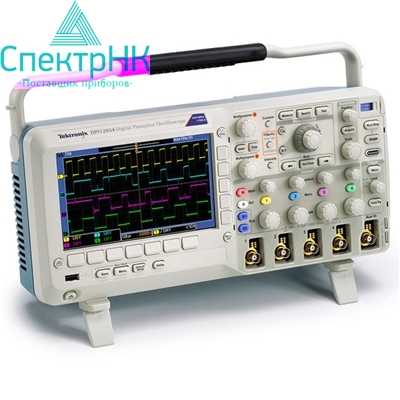

Осциллограф смешанных сигналов MSO/DPO2000B

Осциллограф смешанных сигналов MSO/DPO2000B

Осциллограф смешанных сигналов серии MSO/DPO2000B — это самый мощный в своём классе приборов осциллограф с расширенными функциями отладки по доступной цене. Пользуясь 20 каналами, можно анализировать аналоговые и цифровые сигналы при помощи одного прибора. Если добавить к этому автоматический анализ сигналов последовательных и параллельных шин и инновационную панель управления Wave Inspector®, получается прибор, крайне необходимый для ускорения процессов отладки.

Более быстрое обнаружение проблем, отладка и анализ

Протестируйте узлы разрабатываемого устройства по осциллограммам сигналов 4 аналоговых, 16 цифровых каналов и 2 шин. Быстрое обнаружение аномалий обеспечивают дисплей с цифровым люминофором и 125 комбинаций запуска, а панель управления Wave Inspector позволяет быстро просматривать запись длиной 1 млн точек, уменьшать масштаб, отмечать интересующие точки и перемещаться от метки к метке. При этом FilterVu отфильтровывает нежелательный шум, пропуская глитчи.

Забудьте о декодировании данных последовательных шин вручную

Автоматическое декодирование данных последовательных шин позволяет снизить количество ошибок и сэкономить время. Кроме того, дополнительно поставляемые модули запуска по сигналам и декодирования данных последовательных шин обеспечивают автоматический запуск по содержимому конкретных пакетов с последующим отображением данных в виде аналоговых осциллограмм или окна показаний шины для быстрого анализа. Возможна также дополнительная поставка модулей для распространённых автомобильных последовательных шин, шин встраиваемых систем и компьютерных шин.

Интерфейс для пробников, расширяющий возможности прибора

Благодаря интерфейсу Tek VPI для пробников, прибор можно использовать для выполнения широкого круга задач, не беспокоясь о коэффициентах масштабирования. Воспользуйтесь широким спектром активных пробников и токовых пробников, автоматически передающих на прибор коэффициенты масштабирования, простой опцией выравнивания задержек и возможностью передачи данных с пробников на дисплей осциллографа.

Более простая отладка устройств со смешанными сигналами

Отладка устройств со смешанными сигналами выполняется при помощи 4 аналоговых и 16 цифровых каналов с временной корреляцией. Цифровые каналы можно сгруппировать для отображения сигналов с параллельных шин или декодирования сигналов с последовательных шин. Подключение тестируемого устройства и отслеживание сигналов можно упростить, если добавить инновационный логический пробник P6316.

Основные преимущества:

• 16 полностью интегрированных каналов с частотой дискретизации 1 Гвыб/с.
• Удобные и простые функции логического анализатора.
• Возможность запуска и декодирования параллельных и последовательных шин.
• Удобная визуализация за счёт группировки сигналов и цветового кодирования.
