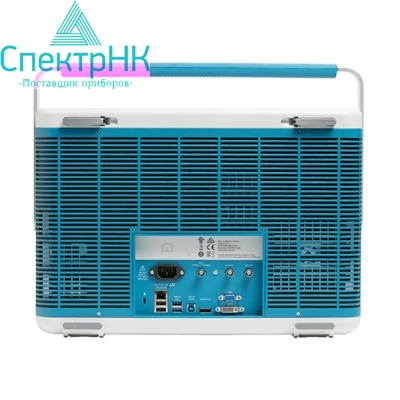

Осциллограф смешанных сигналов MSO Серии 5

Осциллограф смешанных сигналов MSO Серии 5

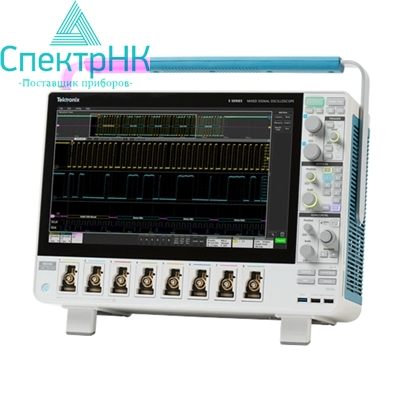

Осциллограф MSO Серии 5 отличается инновационным интерфейсом пользователя с управлением сенсорными жестами на экране, самым большим в отрасли дисплеем с высоким разрешением, а также новыми входами FlexChannel™ (4, 6 или 8), каждый из которых позволяет измерять один аналоговый или восемь цифровых сигналов. Это прибор, готовый к решению сложнейших текущих и будущих проблем. Это новый стандарт производительности, анализа и потребительского опыта в целом.

Это — больше, чем новый дисплей и интерфейс пользователя. Это — новый стандарт

Большой размер изображения и полное управление прибором с помощью сенсорного дисплея с диагональю 15,6 дюйма и высоким разрешением. При помощи ёмкостного сенсорного дисплея с управлением жестами, кнопок и ручек управления на передней панели или с помощью мыши можно измерять параметры и анализировать множество сигналов без поиска по меню.

Большое число каналов для тестирования

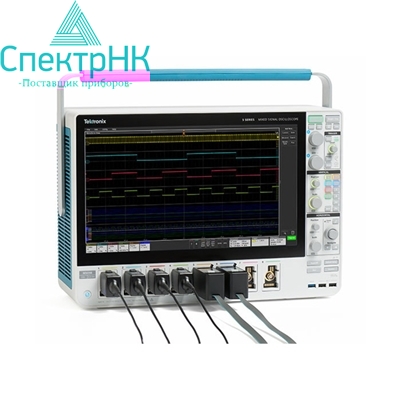

Прибор поставляется с 4, 6 или 8 входами FlexChannel. Каждый вход можно использовать для получения и отображения 1 аналогового сигнала с высоким разрешением или 8 цифровых логических сигналов — просто путём замены пробника.

Анализ мельчайших деталей за счёт разрешения по вертикали до 16 бит

Высокое разрешение по вертикали — до 16 бит — обеспечивают 12-битные аналого-цифровые преобразователи с усовершенствованной технологией обработки цифровых сигналов. Прибор позволяет рассмотреть и измерить мельчайшие детали малых сигналов, даже если они накладываются на большие сигналы.

Покупайте приборы, соответствующие сегодняшним требованиям. Добавляйте возможности в случае их изменения

Эксплуатационные характеристики

• Полоса пропускания до 2 ГГц
• Длина записи до 125 млн точек

Цифровые входы

• Логические пробники TLP058, каждый с 8 цифровыми каналами

Операционная система

• Добавление ОС Windows для работы осциллографа с программным обеспечением ПК

Генерация сигналов

• Добавление встраиваемого генератора сигналов произвольной формы/функций

Расширенный анализ

• Поддержка функции декодирования последовательных сигналов/запуска для таких распространённых шин, как I 2 C, SPI, USB 2, Ethernet, CAN, LIN и пр.
• Автоматическое тестирование на соответствие стандартам для Automotive Ethernet
• Расширенный анализ джиттера
• Автоматические измерения источников питания

Комплектация

• По 1 пассивному пробнику для каждого входного канала:
  • TPP0500B (500 МГц) при выборе полосы пропускания 350 МГц или 500 МГц
  • TPP1000 (1 ГГц) при выборе полосы пропускания 1 ГГц или 2 ГГц
• Гарантия 1 год на пробники, включенные в комплект поставки
• Гарантия 3 года на прибор
• Мышь, шнур питания и передняя крышка с присоединенной сумкой для принадлежностей
• В печатном руководстве по установке описаны меры техники безопасности и основные операции
• Полная интегрированная справка в Интернете
• Отслеживаемый сертификат

Области применения

Встроенный анализ сигналов последовательных шин

По сравнению с декодированием в ручном режиме, функция автоматического декодирования сигналов последовательных шин экономит время и сокращает количество ошибок. Запуск и поиск по сигналам последовательных шин позволяет выделить события для поиска и устранения неполадок на уровне системы.

Основные преимущества:

• I 2 C, SPI
• USB 2.0
• Ethernet
• CAN, CAN FD, LIN, FlexRay
• SENT
• I 2 S/LJ/RJ/TDM
• ARINC 429, MIL-STD-1553

Анализ сигналов последовательных шин автомобильных систем

Выбирая средства для надёжного и безошибочного обмена данными между электронными блоками управления, датчиками и исполнительными механизмами, разработчики автомобильных систем полагаются на последовательные шины. Точно так же они могут полагаться на осциллограф MSO серии 5 с функцией запуска и декодирования сигналов шин CAN, CAN FD, LIN, FlexRay и SENT, дающий полное представление о работе системы в любой момент времени. Программный пакет для автоматического тестирования автомобильных сетей Ethernet на соответствие стандартам, доступный для пользователей, которые не являются специалистами по высокоскоростными шинам.

Анализ джиттера

Синхронизация является одним из основных условий для работы любой встроенной системы и цифровой линии связи. Дрожание фазы и другие искажения тактовых сигналов могут влиять на работу системы, а определить исходную причину без соответствующих аналитических инструментов бывает весьма непросто.

Основные преимущества:

• Стандартные графики и гистограммы фазового шума, погрешности временного интервала (TIE) и частотных характеристик
• Дополнительные функции расширенного анализа с декомпозицией дрожания фазы и восстановлением тактового сигнала

Силовая электроника

Программный пакет для автоматического измерения и анализа систем питания, обеспечивающий надёжные повторяемые измерения показателей качества электроэнергии, гармоник, потерь переключения, области устойчивой работы и других параметров. Осциллограф MSO Серии 5, имеющий до 8 каналов с высоким разрешением и работающий с широким спектром пробников, — это идеальный прибор для оценки последовательности включения питания и анализа преобразователей однофазного напряжения в 3-фазное.

Основные преимущества:

• Качество питания и гармоники
• Потери при коммутации и область безопасной работы
• Анализ потерь во внутрисхемных катушках индуктивности и трансформаторах
• Эффективность схем с несколькими выходами
