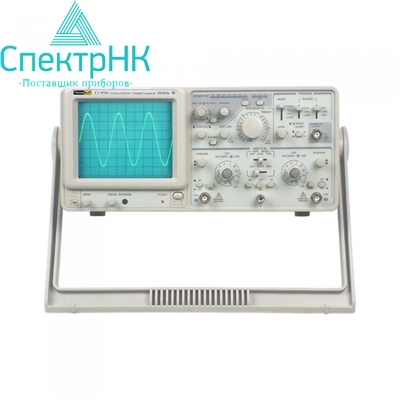

Осциллограф С1-93

Осциллограф С1-93

Снят с производства. Аналог ПрофКиП С1-96М

Осциллограф сервисный двухканальный ПрофКиП С1-93М предназначен для исследования формы и измерения ампитудно-временных параметров одного или двух периодических сигналов в полосе пропускания от 0 МГц до 20 МГц путем их визуального наблюдения, а также детального исследования выбранной части растра по одному каналу при оперативном и периодическом контроле качественных и количественных показателей телевизионного тракта и его отдельных звеньев во время проведения наладочных, ремонтных работ и при лабораторных исследованиях в условиях умеренного климата. Осциллограф сервисный двухканальный ПрофКиП С1-93М предназначен для работы в лабораторных и цеховых условиях и может использоваться для исследовательских, поверочных и ремонтных работ. Осциллограф сервисный двухканальный ПрофКиП С1-93М имеет встроенный функциональный генератор, который позволяет инженерам-электронщикам всегда иметь под рукой источник испытательных сигналов.

Отличительные особенности:

• Количество каналов: 2
• Полоса пропускания: 0 МГц … 20 МГц
• ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
• Высокая чувствительность: 1 мВ /дел
• Расширенная чувствительность по вертикали: до 20 В /дел
• Встроенный функциональный генератор: 0.1 Гц … 1 МГц
• ALT функция запуска
• Выходной сигнал: ось Z, канал 1 (CH1)
• Масштабирование развертки: х 10
• ТВ-синхронизация, режим X-Y

Общие данные:

• Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
• Габаритные размеры: 310х145х440 мм
• Вес: 8 кг

Комплект поставки

Наименование	Количество
Осциллограф сервисный двухканальный ПрофКиП С1-93М	1 шт.
Делитель	2 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Прибор внесён в Госреестр средств измерений РФ

Дополнительно

Современный сервисный двухканальный осциллограф С1-93 станет настоящей находкой для специалиста, ценящего свое время и высокую точность неразрушающего контроля. Инструмент позволяет детально исследовать форму сигналов, определить амплитудно-временные характеристики, подробно исследовать любую часть растра. Данная модель станет наилучшим помощником при периодическом измерении всех основных показателей при осуществлении разных видов работ.

Осциллограф С1-93 пригодится при ремонтных, пуско-наладочных работах, а также проведении лабораторных и исследовательских работ. Это двухканальная модель, которая сослужит хорошую службу в любых условиях, включая цеховые, лабораторные, производственные. Модель имеет встроенный генератор, что очень удобно для инженеров-электронщиков. Прибор максимально продуман отечественными производителями и оснащен всем необходимым для качественной работы. Прочный корпус, выполненный из качественных материалов, делает осциллограф стойким к внешним факторам и обеспечивает повышенную износостойкость всех его элементов.

В базовый комплект поставки входит также кабель питания, делитель и инструкция по эксплуатации. С ней важно ознакомиться до начала ввода в эксплуатацию, чтобы исключить вероятность ошибок и неправильного использования установки. В пользовательском руководстве представлена вся основная информация относительно параметров измерителя, порядка работы с ним, мер безопасности. Осциллограф С1-93 станет наилучшим вариантом при решении задач разного уровня сложности – от простых до сложных. Дополнительно заказчик может дополнить комплект запасными принадлежностями. Обратите внимание, что модель официально внесена в Государственный реестр средств измерений.

Технические характеристики
