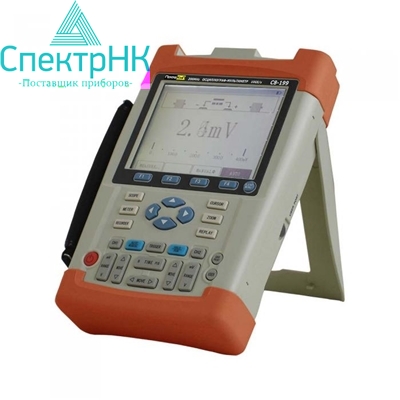

Осциллограф-мультиметр С8-199

Параметры

Значения

Количество каналов

2

Полоса пропускания

0 МГц … 200 МГц

Канал вертикального отклонения

Коэффициент отклонения

2 мВ /дел … 50 В /дел

Входной импеданс

1 МОм ±2% / 18 пФ ±2пФ

Сопряжение входа

открытый и закрытый

Время нарастания

не более 1.75 нс при 5 мВ /дел … 500 мВ /дел (выброс переходной характеристики 10%)

Точность коэффициента отклонения

±3%

±5% для коэффициента развертки 2 мВ /дел

Собственные шумы

не более 0.4 дел при 5 мВ /дел

Канал горизонтального отклонения

Коэффициент развертки

100 мс /дел … 50 с /дел (самописец)

250 нс /дел … 50 мс /дел (реальное время)

2.5 нс /дел …100 нс /дел (эквивалентная дискретизация 1%)

Точность коэффициента развертки

1%

Синхронизация

Режимы запуска

однократный, нормальный, авто

Источник синхронизации

внутренняя, внешняя

Типы синхронизации

по фронту, ТВ-синхронизация, по длительности импульса

Чувствительность

2 дел (INT)

200 мВ (EXT, 500 кГц)

Аналого-цифровое преобразование

Максимальная частота дискретизации в реальном времени

200 Мвыб /с

Максимальная частота дискретизации в эквивалентном режиме

10 Гвыб /с

Глубина памяти

32 К на канал

Разрядность АЦП

8 бит

Режим выборки

нормальный, усреднение, пиковый детектор

Мультиметр

Постоянное и переменное (50 Гц … 400 Гц) напряжение

Предел измерения

400 мВ, 4 В, 40 В, 400 В

Разрешение

100 мкВ, 1 мВ, 10 мВ, 100 мВ

Входное сопротивление

10 МОм

Точность

±2%

Постоянный и переменный (50 Гц … 400 Гц) ток

Предел измерения

4 мА, 40 мА, 400 мА, 4 А

Разрешение

1 мкА, 20 мкА, 100 мкА, 1 мА

Точность

±3% … ±5%

Сопротивление

Предел измерения

400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм, 20 МОм

Разрешение

0.1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм

Точность

±2%
