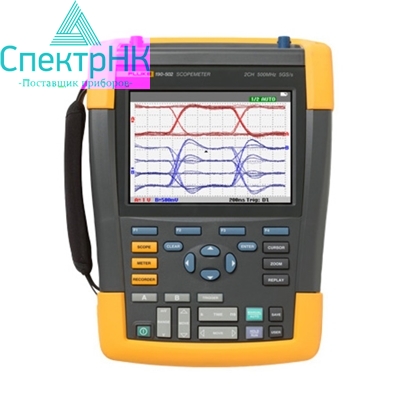

Осциллограф Fluke 190-502-S

Общие характеристики

Частотный диапазон

500 МГц

Количество каналов

2

Частота дискретизации в реальном времени

5 Гвыб/с

Входы

2 входных осциллографических и 1 вход цифрового мультиметра

Независимые «плавающие» изолированные входы

До 1000 В КАТ. III / 600 В КАТ. IV между входами, между приборной и сигнальной землей

Диапазон временной развертки

1 нс — 2 мин/дел

Чувствительность входа

2 мВ — 100 В/дел

Режимы синхронизации

Автоматическая Connect-and-View®, свободная, ждущая, одиночная, по фронту или срезу, с задержкой, видео по кадрам, видео по строкам, по заданной ширине импульса и внешняя, настраиваемая ширина импульса, N-й цикл

Источник синхронизации

Любой входной канал осциллографа или внешний источник через вход мультиметра

Регистрация выбросов

8 нс

Измерения осциллограмм

Курсор: 7
Автоматические: 30

Максимальная длина записи

Режим ScopeRecord: 30 000 точек
Режим осциллографа: 10 000 точек на входной канал

Послесвечение

Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы

Сравнение осциллограмм

Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия

Характеристики цифрового мультиметра

Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа)

4-мм разъемы типа «банан», полностью изолированные от входов и заземления осциллографа

Максимальное разрешение

5 000 отсчетов

Режимы измерений

Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура °C или °F (с опционально приобретаемым преобразователем)

Память

Внутренняя память 2 каналов:
Экран + настройки: 30
Запись: 10

Дисплей

цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением

Условия хранения и эксплуатации

Рабочая температура

от 0 до 40 °C (с аккумулятором)
от 0 до 50 °C (без аккумулятора)

Температура хранения

от –20 до 60 °C

Рабочая высота

До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В
До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В

Электробезопасность

1000 В КАТ. III/600 В КАТ. IV (EN61010-1)

Размеры

265 x 190 x 70 мм

Масса

2,1 кг

Питание

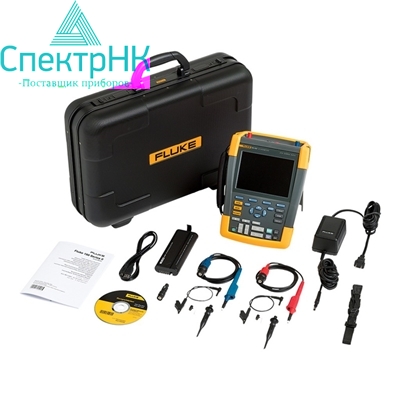

в комплект входит аккумулятор BP291 и адаптер сети электропитания ВС 190
