Осциллограф Fluke 190-204/S

Осциллограф Fluke 190-204/S

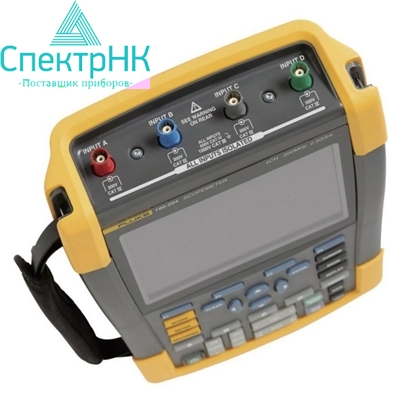

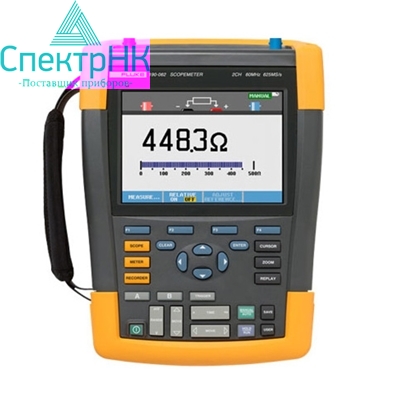

Fluke ScopeMeter 190-204/S + SCC 290 представляет собой осциллограф для измерения без заземления с четырьмя входными каналами с двойной изоляцией и сочетает высочайшие стандарты безопасности (КАТ. III 1000 В/КАТ. IV 600 В), прочную переносную конструкцию и профессиональные характеристики настольных осциллографов. Данная модель может применяться для тестирования самых различных классов оборудования — от микроэлектроники до силовых электронных цепей. Категория защиты IP-51 указывает на устойчивость к воздействию пыли, влаги и пригодность к работе в широком диапазоне температур. Встроенный мультиметр для быстрого и удобного проведения высокоточных измерений.

Основные параметры:

• Отдельный цифровой мультиметр
• Четыре электрически изолированных входа
• Поддержка стандарта безопасности КАТ. III 1000 В/КАТ. IV 600 В
• Высокая частота выборки, до 5 GS/s с разрешением до 200 ps (в зависимости от модели и используемых каналов)
• Большой объем памяти: захват осциллограмм размером 10 000 выборок на канал для детального изучения сигнала
• Измерения по четырем каналам со входами BNC
• Непрерывная автосинхронизация Connect-and-View, синхронизация по одиночному событию, по ширине импульса и по видеосигналу
• Режим регистратора ScopeRecord — запись осциллограмм в течение 48 часов; в памяти можно сохранить до 30 000 точек данных на канал для захвата переходных процессов и кратковременных выбросов
• TrendPlot™ — регистрация тенденций с записью характеристик сигнала в течение 22 дней
• Расширенные возможности автоматических измерений мощности (Vpwm, В•А, Вт, коэффициент мощности) и временных параметров (мА•с, В/с, Вт/с)
• Категория пыле- и влагозащищенности IP-51 для суровых промышленных условий
• Изолированные порты USB для запоминающих устройств и связи с компьютером при помощи ПО FlukeView для Windows
• Литий-ионный аккумулятор обеспечивает длительную автономную работу прибора – до 7 часов (в комплект включен аккумулятор BP291)
• Зарядка запасного аккумулятора обеспечивается дополнительно приобретаемым внешним зарядным устройством EBC290
• Отсек аккумулятора снабжен легко снимающейся крышкой для быстрой замены аккумуляторов
• Удобный слот на основе стандартного замка Kensington® для защиты прибора от несанкционированного доступа при хранении
• Трехмерное тестирование промышленных систем – одновременное исследование входных сигналов, выходных сигналов в цепях обратной связи и защитных блокировок
• Тестирование трехфазных цепей ЧРП, инверторов и преобразователей
• Проверка гармоник, переходных процессов и нагрузки во входных силовых цепях
• Поиск неисправностей IGBT и фильтров инверторов
• Проверка выходного сигнала ШИМ на наличие отражений, переходных процессов и несимметрии напряжений
• Безопасные измерения в диапазоне от милливольт до киловольт
• Встроенный мультиметр для быстрого и удобного проведения высокоточных измерений. Функции измерения включают постоянное напряжение (Vdc), переменное напряжение (Vac), смешанный режим (Vac + dc), сопротивление, контроль целостности линий и проверку диодов.
• Четырехканальные модели Fluke-190-X04 дают возможность проводить измерения по четырем каналам осциллографа со входами BNC

Комплект поставки

Стандартная комплектация:

• Цветной осциллограф Color ScopeMeter, 200 МГц, 4 канала, с доп. входом цифрового мультиметра
• Наборы пробников VPS410 (один красный, один синий)
• Набор безопасных тестовых проводников TL175 TwistGuard™ (красный и черный)
• Зарядное устройство/адаптер питания BC190
• Литий-ионный аккумулятор BP290 2 400 мА•ч
• Ремешок на руку (прикреплен к прибору)
• Плечевой ремень
• Компакт-диск с руководствами пользователя на нескольких языках
• Демонстрационный пакет ПО FlukeView ScopeMeter (с ограниченной функциональностью)
• Кабель USB
• SCC 290

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Технические характеристики
