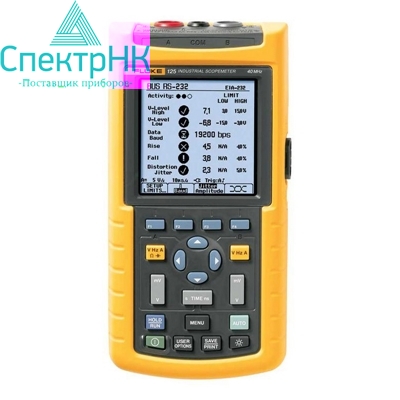

Осциллограф Fluke 125

Осциллограф Fluke 125

Компактный осциллограф Fluke 125 S сочетает функции осциллографа, цифрового регистратора и мультиметра, он является усовершенствованным вариантом из линейки 120 серии. Ранее ставшие востребованными модели бренда 123 и 124 теперь дополнены большей функциональностью и современными инновационными возможностями. Используя измерительное устройство, легко обнаружить неисправности на различных промышленных объектах, в ремонте оборудования, оказании сервисных услуг, пусконаладочных работах.

Модель Fluke 125 S станет надежным, незаменимым прибором для технического специалиста или инженера. Диапазон возможного использования устройства был расширен благодаря двум уникальным техническим решениям:

• возможностью тестировать состояние шин и сигналы;
• опции измерения мощности электрооборудования в промышленных системах.

Наличие программного обеспечения предоставляет пользователю возможность документировать исследования с помощью ПК, архивировать показания в специальную библиотеку, выполнять спектральный анализ и экспортировать информацию.

Отличительные особенности:

• Двухканальный цифровой осциллограф (ScopeMeter) с полосой пропускания 40 МГц
• Частота выборки 25 MS/S
• Двухканальный цифровой мультиметр (true-rms) с разрядностью дисплея в 5000 отсчетов при точности 0,5%
• Максимальная длина записи до 512 точек на канал
• Функция курсорных измерений
• Функция проверки состояния шин в промышленных системах
• Дополнительные возможности измерения параметров питания
• Режим измерения гармоник
• Запоминание до 20 экранных и параметрических установок
• Автоматические измерения 26 типов, включая напряжение DC, действующее напряжение AC, частоту в Гц, скважность, длительность импульсов, фазовый сдвиг двух сигналов, ток, температуру, пик-фактор, дБВ, дБм, сопротивление, прозвонка цепей, характеристики диодов, емкость
• Щуп с делителем напряжения VPS40 10:1
• Большой и яркий флуоресцентный дисплей с фоновой подсветкой и холодным катодом обладает отличным контрастом и прекрасно виден как в темноте, так и при ярком дневном свете
• Оптически изолированный интерфейс RS-232 для ПК и принтера, ПО FlukeView® для работы под Windows (Fluke 123/S, 124/S, 125/S)
• Жесткая ударопрочная конструкция корпуса, прочный компактный кейс
• Сетевое питание: Адаптер/зарядное устройство в комплекте
• Батарейное питание: 7 часов, NiMH
• Размеры: 232 x 115 x 50 мм
• Вес: 2 кг
• Гарантийный срок: З года
• Соответствие стандартам безопасности: Все входы прибора имеют защиту в соответствии со стандартом EN61010-1, CAT III 600 В. Регистрация по UL и CSA.

Дополнительные возможности измерения параметров питания Fluke 125

• Типы измерений: Ватт, ВА вар, Коэффициент мощности (PF)
• Конфигурация питания: Однофазное или трехфазное сбалансированное питание от сети по схеме "треугольник"
• Измерения напряжения: Канал A с использованием STL120, щуп напряжения или прямой вход
• Максимальное напряжение для гарантированной безопасности работы: Канал B с использованием i400s (в составе комплекта) или другими подходящими токоизмерительными клещами
• Токоизмерительные клещи или чувствительность шунта: 0,1 / 1 / 10 / 100 / 1000 мВ/A, 10 мВ/мА и 400 мВ/A

Режим измерения гармоник Fluke 125

• Конвертация осциллограммы в изображение гармоник (с использованием быстрого преобразования Фурье, FFT) с показом амплитуд от 1-й до 33-й гармоники
• Анализируемая осциллограмма: синусоида напряжения, синусоида тока или мощности, автоматическая генерация
• Диапазон частоты гармоник:
  • Постоянный ток до 33-й гармоники (для основной гармоники до 60 Гц)
  • Постоянный ток до 24-й гармоники (для основной гармоники до 400 Гц)
• Дисплей: гистограмма, отображающая от 1-й до 33-й гармоники и постоянного тока; амплитудные значения отображаются в % к основной гармонике
• Измерения: относительное значение амплитуды отдельных гармоник THD (суммарное гармоническое искажение) в %r или %f

Комплект поставки

• Fluke 125
• STL120, комплект измерительных проводов
• HC120, зажимы с крючками
• BB120, экранированный BNC-разъем
• PM8907, зарядное устройство/блок питания от сети
• BP120MH, NiMH аккумуляторная батарея (встроенная)
• Ознакомительное руководство
• VPS40 Датчик напряжения 40 MГц, 10:1
• Токоизмерительные клещи I400s

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Технические характеристики
