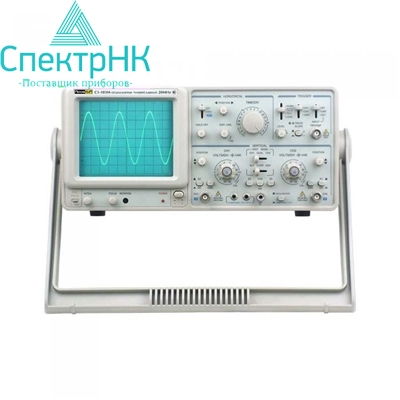

Осциллограф сервисный двухканальный ПрофКиП С1-103М предназначен для исследования формы электрических сигналов путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ) и измерения их амплитудных и временных характеристик. Осциллограф сервисный двухканальный может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике. Наличие двух каналов облегчает исследование цифровых логических схем, четырехполюсников, аналоговых многокаскадных усилителей. Осциллограф сервисный двухканальный ПрофКиП С1-103М имеет встроенный тестер компонентов, который позволяет при помощи одного прибора на рабочем месте решать практически большинство измерительных задач, возникающих при исследовании и измерении электрических сигналов, не прибегая к использованию других приборов. Он позволяет измерять параметры двух- и трехполюсников при помощи встроенного тестера компонентов и наблюдения ВАХ полупроводниковых приборов. При исследовании двухполюсников тестер позволяет: проводить измерения по ВАХ, проверять исправность отдельных диодов, стабилитронов (до 12 В), светодиодов, туннельных диодов, переходов Э-Б, Б-К биполярных, И-З, С-З полевых транзисторов; проверять неисправность p-n переходов путем сравнения с аналогичными в исправной схеме, прозванивать цепи. При исследовании трехполюсников: наблюдать выходные ВАХ биполярных транзисторов малой и средней мощности в прямом и инверсном режимах, определять статический коэффициент передачи в схеме с ОЭ, коэффициент передачи в инверсном режиме, напряжение Эрли, пробивные напряжения p-n переходов; по выходным ВАХ полевых транзисторов малой мощности определять начальный ток стока, напряжение отсечки, коэффициент усиления. Удобен при входном контроле полупроводниковых приборов и подборе транзисторов в согласованные пары.

Отличительные особенности:

• Количество каналов: 2
• Полоса пропускания: 0 МГц … 20 МГц
• ЭЛТ: 6 дюймов (8 х 10 дел)
• Расширенная чувствительность по вертикали: до 20 В /дел
• Встроенный тестер компонентов
• ТВ-синхронизация, режим Y-X
• Масштабирование развертки: х 10

Общие данные:

• Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
• Габаритные размеры: 310х145х450 мм
• Вес: 8 кг





Комплект поставки

Наименование	Количество
Осциллограф сервисный двухканальный ПрофКиП С1-103М	1 шт.
Делитель	2 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Прибор внесён в Госреестр средств измерений РФ

Дополнительно

Для наилучшего исследования формы сигналов предназначен осциллограф С1-103. Это компактный и портативный прибор, позволяющий наблюдать импульсы, замерять их основные характеристики. Область применения достаточно обширна и включает в себя лаборатории, ремонтные мастерские, исследовательские институты. Представленная модель двухканального осциллографа обеспечивает грамотную диагностику электрических параметров, при этом пользователь может обследовать многокаскадные усилители, четырехполюсники и другие механизмы, включая самые сложные. Все это становится возможным благодаря многоканальности установки, ее хорошим техническим характеристикам, продуманному исполнению. Например, данная модель имеет специальный встроенный тестер компонентов. Это отличное решение отечественных разработчиков, обеспечивающее универсальность и охват множества измерительных задач. Примечательно, что для их эффективного решения пользователю не придется прибегать к помощи других устройств и дополнительных приспособлений.

Осциллограф С1-103 позволяет измерять вольт-амперную характеристику, контролировать исправность и наличие дефектов в сложных диодах, p-n переходах, транзисторах. Это действительно производительная и универсальная установка, которая расширяет возможности обычных осциллографов и позволяет заглянуть куда глубже. Работая с ней, пользователь сможет с высокой точностью исследовать как основные, так и самые сложные физические характеристики. Находит активное применение при входном контроле и проведении исследовательских работ.

Поставляется с кабелем питания, делителем, пользовательским руководством. Осциллограф С1-103 относится к утвержденным типам средств измерений, что гарантирует высокое качество проводимых с его помощью работ.
