Осциллограф ADS-2061M

Описание осциллограф ADS-2061M

Оригинальная модель двухканального цифрового запоминающего осциллографа ADS-2061M, которую можно отнести к гибридным, так как конструкция прибора настольная, но настолько плоская, к тому же, прибор может работать от батареи, что это скорее гибрид настольного и портативного (переносного) прибора. Встроенное описание работы с прибором – отображается на экране (невозможно потерять «Руководство по эксплуатации)».

Система синхронизации - 5 типов запуска (фронт, видео, скорость нарастания, длительность импульса, поочередный запуск). 20 автоматических видов измерений (представлены в таблице ниже).

Два вида бесплатного (в комплекте поставки) программного обеспечения: AKTAKOM DSO Soft и более мощное - AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения.

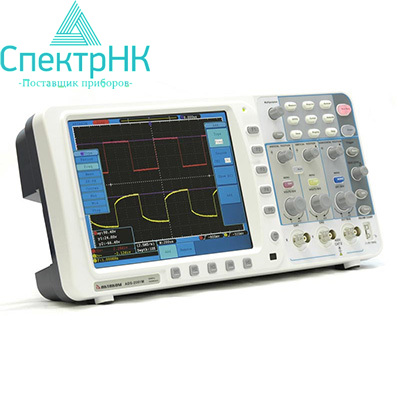

Конструктивно осциллограф реализован в очень тонком по современным меркам корпусе (всего 7 см), имеет небольшой вес (всего 1,8 кг), удобную конструкцию ножек для двух положений применения. Цветной жидкокристаллический дисплея экрана имеет диагональ 8" (20,3 см) и разрешение 800 × 600 (65536 цветов). Очень развитая система отображения и экранное меню для управления прибором.

Быстрое преобразование Фурье в осциллографах ADS-2хх1M(V)

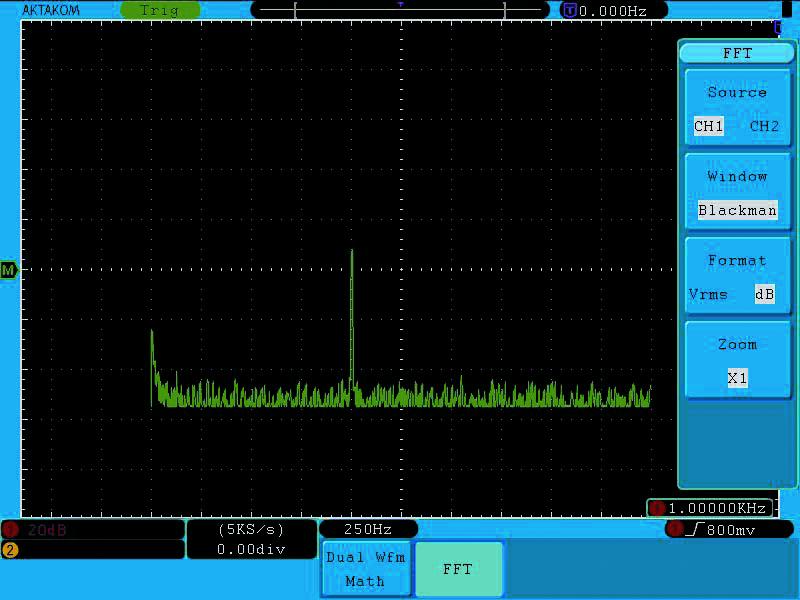

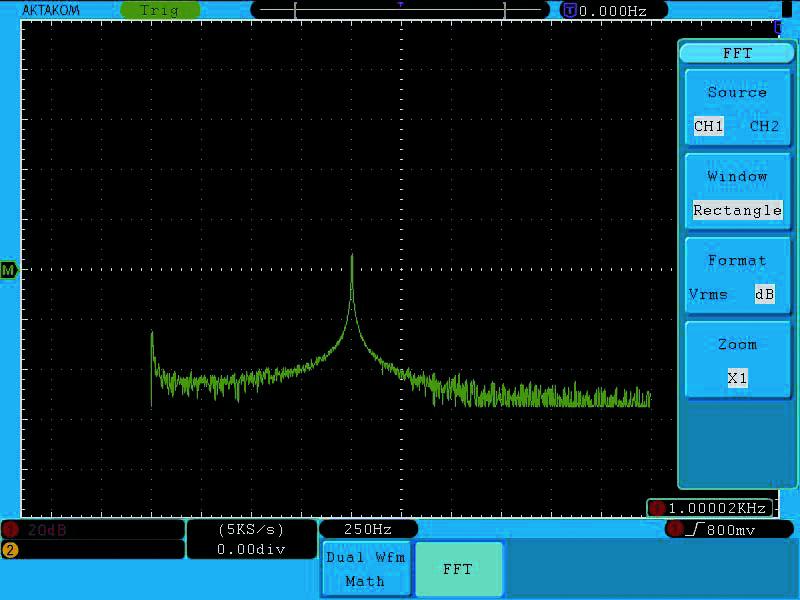

Прибор предлагает четыре функции окна для FFT (БПФ): Rectangle, Hamming, Hanning и Blackman. Каждая функция окна предполагает компромисс между разрешающей способностью по частоте и точностью определения амплитуды. От приоритетов измерения и характеристик источника сигнала зависит, какое окно следует использовать. Рекомендации для выбора окна БПФ приведены в таблице.

Рекомендации	Окно	Особенности
Симметричные переходные процессы или выбросы, когда уровень сигнала до и после события практически равны. Синусоидальные колебания с равными амплитудами и постоянной частотой. Широкополосный белый шум с относительно медленно меняющимся спектром.	Rectangle (прямоугольник)	Прекрасное разрешение по частоте и наихудшее разрешение по амплитуде
Синусоидальный, периодический и узкополосный белый шум. Асимметричные переходные процессы или выбросы, когда уровень сигнала до и после события значительно отличаются.	Hanning	По сравнению с Rectangle лучше точность по частоте и хуже по амплитуде
Аналогично Hanning.	Hamming	У Хэмминга несколько лучше разрешение по частоте, чем у Хеннинга
Одночастотная форма сигнала, для поиска гармоник высших порядков.	Blackman	Наилучшее разрешение по амплитуде, наихудшее по частоте

При использовании БПФ следует придерживаться следующих правил

1. Сигналы, имеющие составляющую постоянного тока или смещение, могут стать причиной неверной амплитуды результата FFT (БПФ). Для уменьшения влияния постоянной составляющей, необходимо включить связь по переменному току (закрытый вход, связь AC).

2. Для уменьшения влияния белого шума и помех дискретизации при периодических сигналах, используйте режим регистрации осциллографа — усреднение.

3. Для отображения на экране результатов FFT (БПФ) с большим динамическим диапазоном используйте шкалу dB. Шкала dB при выводе на экран использует по вертикали логарифмический масштаб.

Комплект поставки осциллограф ADS-2061M

• Осциллограф ADS-2061M
• Осциллографические щупы
• Кабель питания
• Кабель USB
• Носитель с программным обеспечением и руководством пользователя
• Краткое руководство пользователя

Технические характеристики
