OPTALIGN smart RS5

Гарантия производителя	Производитель: Pruftechnik
Доставка по Казахстану	Артикул: n01223

Цену уточните у менеджера

Запросить КП Консультация

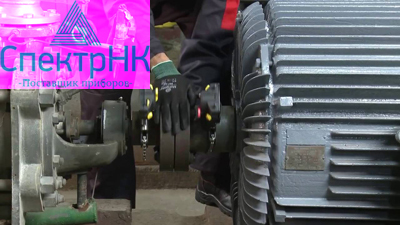

Идеальная центровка валов

Интеллектуальный и быстрый RS5

Центровка горизонтальных и вертикальных машин, а также машин с фланцевыми соединениями
Центровка соединенных, несоединенных и невращающихся валов.
Датчик RS5 высокоточными XL HD детекторами и MEMS-инклинометром
Во время вращения вала автоматически производятся измерения в сотнях точек - SWEEP режим
Автоматическая оценка состояния центровки с помощью смайликов
Режим Live Move: онлайн отображение перемещения агрегата по вертикали и горизонтали
Функция Flip для изменения варианта отображения положения машин, например, двигатель справа, насос слева или наоборот
Сохранение протоколов измерений в формате PDF прямо на карту памяти USB
Коммуникационный модуль Bluetooth интегрирован в портативное устройство и датчик RS5
Результаты прямолинейности по двум осям на основе всего одного измерения (Option)

Благодаря OPTALIGN smart RS5 центровка валов становится ещё проще. Единственный в своём роде датчик RS5 имеет два XL PSD-детектора с позиционной чувствительностью и один MEMS-инклинометр. Во время вращения вала они регистрируют точное положение лазерного луча.

В режиме непрерывного измерения SWEEP сотни точек регистрируются автоматически при вращении вала. Измерение может начаться при вращении в любом направлении, а сенсор можно устанавливать на валу под любым углом. Все основные результаты измерения, включая "мягкую лапу", графически отображаются на дисплее прибора. С помощью функции TolCheck смайлики ясно и наглядно показывают состояние центровки.

С функцией Live Move можно выполнить полную корректировку машины всего за одно измерение: и неважно под каким углом сенсор находится на валу, потому что Live Move контролирует корректировки машин в горизонтальной и вертикальной плоскостях в режиме реального времени. Эта функция особенно актуальна, если доступ к определённым частям вала ограничен или невозможен.

В базовую комплектацию входит модуль Bluetooth для беспроводной передачи данных. Протоколы измерений в формате PDF переносятся на карту памяти USB, поэтому на месте работы компьютер не требуется. Наше программное обеспечение для центровки используется для подготовки, анализа и архивирования файлов с данными измерений и печати профессиональных отчетов.

Технические характеристики

Для промышленных задач	Стандартные функции
Измерение прямолинейности станин станков.	Модуль Bluetooth® для беспроводной передачи данных
Позиционирование подшипников и опор валов.	Режим Live Move: онлайн отображение перемещения агрегата по вертикали и горизонтали
Отслеживание деформаций поверхности и изгибов в конструкциях.	Центровка горизонтальных и вертикальных машин, а также машин с фланцевыми соединениями
Выравнивание участков шин и направляющих.	Центровка соединенных, несоединенных и невращающихся валов
Измерение деформаций штоков, исполнительных механизмов и экструзионных прессов.	Контроль мягкой лапы – измерение, корректировка и сохранение результатов
Центровка профилей валков.	Автоматическое непрерывное измерение при вращении вала, начало и остановка вращения в любой позиции

Краткий обзор преимуществ	Автоматическая оценка состояния центровки при помощи функции TolChek® и установленных пользователем допусков
Предлагается как в виде недорогого обновления для пользователей OPTALIGN® smart RS5, так и в виде самостоятельного решения.	Таблица результатов для проверки повторяемости измерений
Двумерное измерение прямолинейности.	Функция Flip для изменения вариантов отображения положения машин, например, двигатель справа, насос слева, или наоборот
Ручное и автоматическое значение допуска.	Выбор неподвижной опоры – решает проблемы, связанные с ограничениями по перемещению агрегата
Возможность расширения функциональности для поверхностей с большой непрямолинейностью.	InfiniRange® расширяет измерительный диапазон детектора для проведения измерений при большой расцентровке или при большом расстоянии между агрегатами
Infinisplice® для измерения поверхности бесконечной длины.	Измерение натяжения трубопровода
Проверка воспроизводимости с помощью таблицы измерений	Статический режим измерения – при вращении вала на 45° достаточно 3-х любых из 8 допустимых позиций
Режим активного сдвига для отслеживания точек коррекции в направлении осей X и Y.	Сохранение отчетов в формате PDF на USB-карту
Создание отчетов в формате PDF непосредствен но на устройстве.	Защита данных – автоматическое сохранение и возможность возобновления измерений
Программное обеспечение для ПК ALIGNMENT CENTER предназначено для управления файлами измерений и создания профессиональных отчетов (опция).
