Образцы толщины покрытия DeFelsko на металлических пластинах: наборы S1–S4 на стали и A1–A3 на алюминии

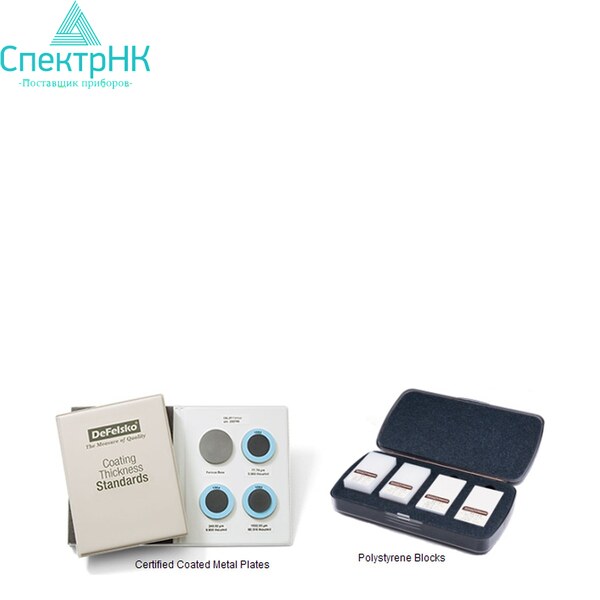

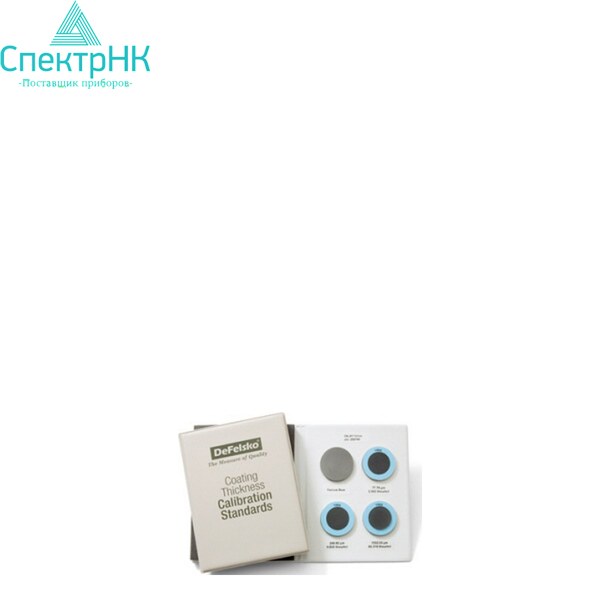

Образцы толщины покрытия DeFelsko на металлических пластинах — наборы из четырёх пластин с нанесённым слоем известной толщины. По ним проверяют точность и работоспособность толщиномеров покрытий: прибор измеряет каждую пластину, а показания сравнивают со значениями из протокола калибровки, который прилагается к набору. Измеренные значения прослеживаются к национальному метрологическому институту, поэтому такие образцы годятся и для внутреннего контроля качества, и для подтверждения точности перед заказчиком.

Семь наборов под разные зонды

Буква в коде указывает основу: S — сталь, A — алюминий. Набор выбирают так, чтобы его номиналы перекрывали рабочий диапазон прибора.

• S1 — эпоксидное покрытие на стали, 0, 75, 250 и 1500 мкм: зонды PosiTector 6000 F, FS, FRS, FN, FNS, FNRS, FNDS, а также PosiTest F и FM;
• S2 — сталь, 0–1000 мкм: зонды F0S, F45S, F90S, F90ES и PosiTest DFT;
• S3 — тонкие слои 15, 40 и 100 мкм для PosiTest G, GM и PosiPen;
• S4 — толстые слои, 75–1900 мкм, для зонда FXS;
• A1 — эпоксидное покрытие на алюминии, 0–1500 мкм: зонды N, NS, NRS и комбинированные FN, FNS, FNRS, FNDS;
• A2 — алюминий, 0–500 мкм: зонды NAS, N0S, N45S, N90S и PosiTest DFT Combo;
• A3 — алюминий, 75–500 мкм, для ультразвуковых PosiTector 200 и 200B.

Зонды FXS с диапазоном 0–1500 мкм и серийным номером ниже 361485 проверяют набором S1, остальные FXS — набором S4.

Размер и точность пластин

Пластина круглая, диаметром 38 мм; измерять нужно в центральной зоне диаметром 25 мм. Для наборов S1 и A1 точность значений — ±0,43 мкм. Номиналы всех семи наборов собраны в таблице характеристик.

Наборы S1–A3 — это стандартные образцы толщины на стальной и алюминиевой основе, применяются для проверки толщиномеров покрытий PosiTector и PosiTest перед работой и при контроле качества окраски, рассчитаны на толщины от 15 мкм у S3 до верхних значений 500–1900 мкм у остальных наборов.

Вопросы и ответы

Чем отличаются наборы S и A?

Основой. В наборах S покрытие лежит на стали — они для зондов F, работающих по стали; в наборах A — на алюминии, для зондов N по цветным металлам. Комбинированным зондам FN подходят оба вида.

Есть ли набор для ультразвукового толщиномера покрытий?

Да, A3: четыре пластины 75, 125, 250 и 500 мкм на алюминии для PosiTector 200 и 200B.

Зачем в наборе пластина с номиналом 0?

В наборах S1, S2, S3, S4, A1 и A2 первая пластина имеет номинал 0 — по ней проверяют ноль прибора. В наборе A3 все четыре пластины с покрытием.
