Образец ВИК

Образец ВИК предназначен для обучения и аттестации специалистов неразрушающего контроля в области визуально-измерительного метода при помощи эндоскопа.

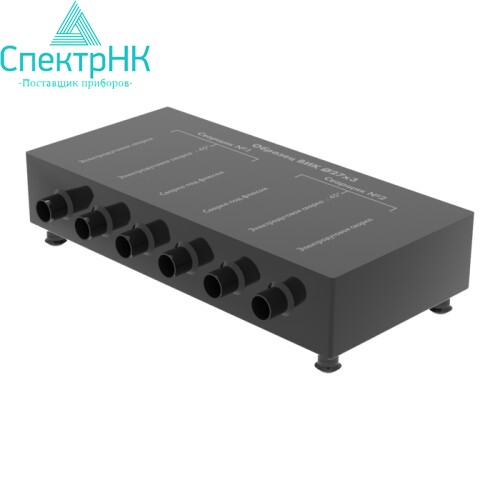

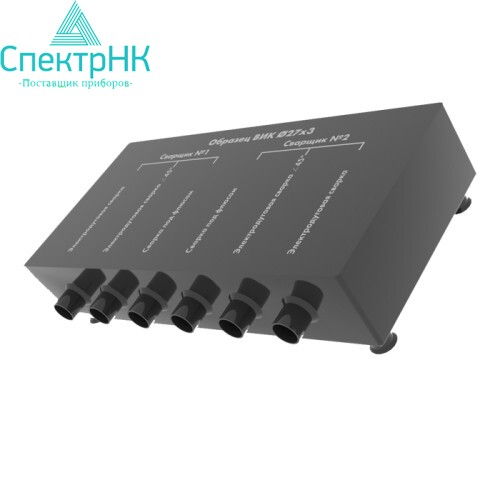

Образец представляет собой сварную конструкцию в виде короба с рядом трубок имеющих разную разделку фасок - прямую и под углом 450 и сваренных между собой двумя разными сварщиками и видами сварки - электродуговой и сваркой под флюсом. Такая конструкция позволяет проводить сравнительный анализ дефектов возникающих: при работе двух разных сварщиков, использовании разных материалов, различных разделок кромок и типов сварных соединений.

Образец может быть использован в аттестационных и экзаменационных центрах. В лабораториях на объектах, где требуется контроль сварных соединений труб, узлов и агрегатов без возможности их полной разборки для проведения визуально-измерительного контроля при помощи эндоскопа.

В зависимости от технического задания заказчика могут меняться: вид материала, способы сварки, разделка кромок, диаметры и толщина стенок трубок, включая другие требования.
