НТЦ-13.09.14 “Динамическая балансировка ротора”

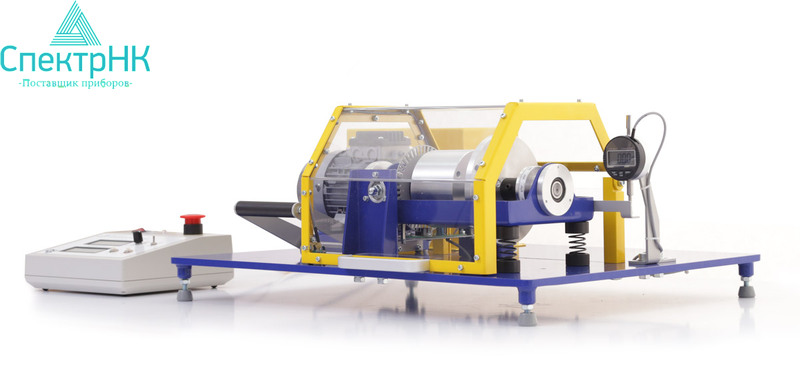

Учебный лабораторный стенд позволяет проводить исследование простейших способов динамической балансировки ротора, определения неуравновешенности вращающихся звеньев и устранения дисбаланса ротора с помощью корректирующих масс.

Конструктивно стенд состоит из:

лабораторной установки;

блока управления.

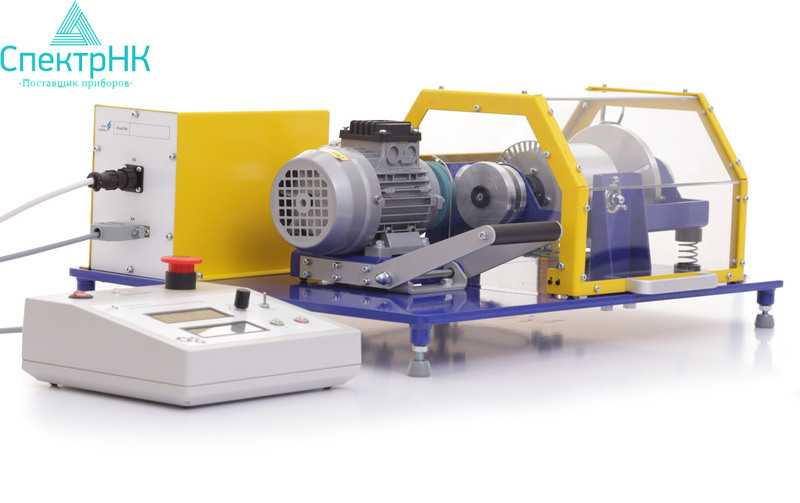

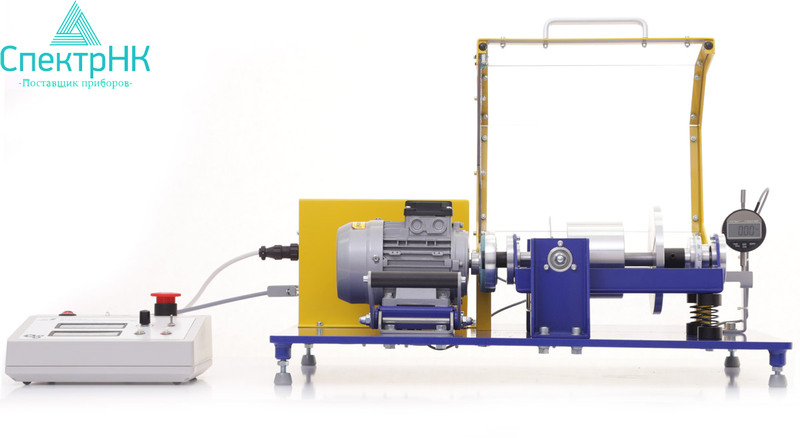

Установка представляет собой стальное основание с качающейся платформой для установки двухвального асинхронного двигателя. На двигателе смонтированы диски с возможностью крепления на них дополнительных масс в качестве дисбаланса. Роль исследуемого объекта выполняет ротор двигателя с дисками. Управление двигателем осуществляется с помощью блока управления через преобразователь частоты. В качестве чувствительного элемента используется датчик Холла, регистрирующий колебания платформы, возникающие при резонансных частотах.

Перечень выполняемых работ

1. Динамическая балансировка ротора.

Комплектность

учебный лабораторный стенд – 1 шт.;

комплект корректирующих грузов – 1 компл.;

комплект грузов, создающих дисбаланс (по 15 гр.) – 1 компл.;

ключ рожковый (s10) – 1 шт.;

паспорт – 1 экз.;

сопроводительные материалы в электронном виде – 1 шт.

Технические характеристики
