Низкопрофильный осциллограф смешанных сигналов Серии 5

Низкопрофильный осциллограф смешанных сигналов Серии 5

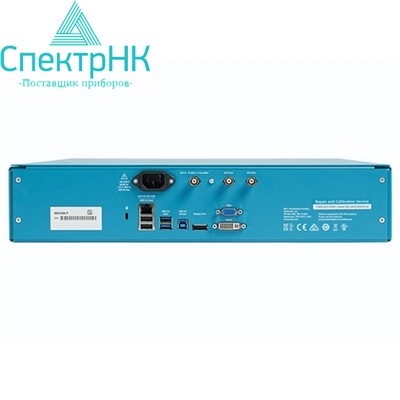

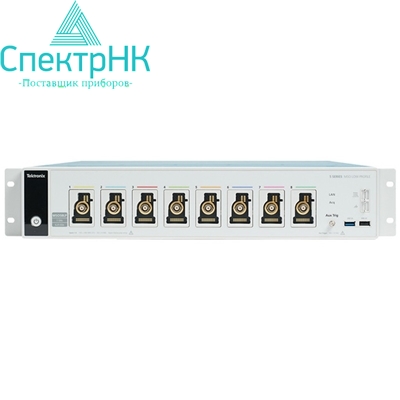

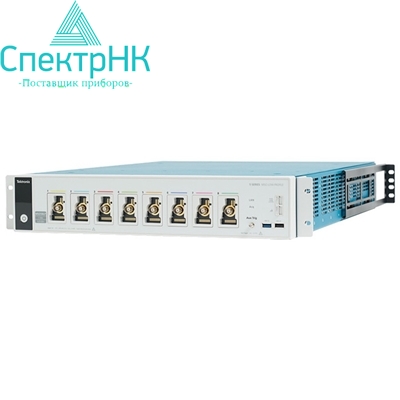

Низкопрофильный осциллограф MSO Серии 5 устанавливает новые стандарты производительности в областях со сверхвысокой плотностью каналов передачи данных. Отличительными особенностями этого осциллографа смешанных сигналов являются 8 входных каналов (плюс AUX Trig), 12-битные аналого-цифровые преобразователи и компактный корпус высотой всего 8,9 см (2U).

Расширение возможностей тестирования с экономией места в монтажной стойке

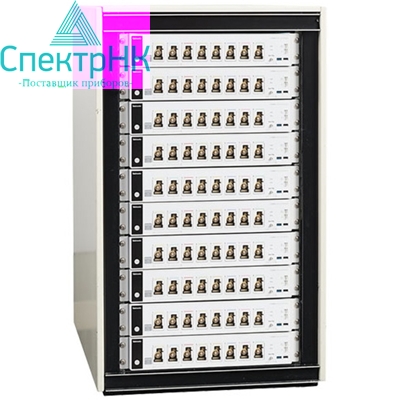

Замените осциллографы и получите в 6 раз больше каналов в том же объёме монтажной стойки. Низкопрофильный MSO Серии 5 обеспечивает функционирование 8 каналов и дополнительного входа для запуска в корпусе с малым форм-фактором 2U, что приводит к невысоким удельным затратам на канал. Каждый из 8 входов FlexChannel™ можно использовать как 1 аналоговый канал или 8 цифровых каналов.

Прецизионная точность захвата и высокое качество данных

За счёт полосы пропускания аналоговых сигналов 1 ГГц, частоты дискретизации 6,25 Гвыб/с на всех каналах и длины записи 125 млн точек, низкопрофильный MSO Серии 5 имеет производительность, обеспечивающую точный захват данных с максимально возможной целостностью сигнала.

12-битное разрешение по вертикали и эффективное количество значащих разрядов (ENOB) 7,6 бит при 1 ГГц позволяют рассмотреть мельчайшие детали сигнала

12-битные аналого-цифровые преобразователи обеспечивают в 16 раз лучшее разрешение по сравнению с обычными 8-битными АЦП. Прибор позволяет измерить мельчайшие подробности сигналов, даже если они накладываются на сигналы большой величины.

Простой и удобный переход от проектирования к заводским испытаниям

Прибор сокращает трудозатраты за счёт использования при производстве того же программного обеспечения и программ тестирования, которые применялись при разработке. Для проверки правильности разработок можно воспользоваться стендовым осциллографом MSO Серии 5 с дисплеем с диагональю 15,6 дюйма, высоким разрешением и управлением сенсорным управлением. Затем те же тесты можно выполнить при помощи компактной низкопрофильной модели осциллографа в ходе производства.

Области применения

Физика высоких энергий

Измерения импульсной мощности заключаются в захвате кратковременных событий, относящихся к физике элементарных частиц, и требуют регистрации многих сигналов в большом динамическом диапазоне и сложных физических средах. Низкопрофильный осциллограф MSO Серии 5, позволяющий более чем в 6 раз повысить плотность каналов по сравнению со стандартными настольными осциллографами, демонстрирует лучшие в отрасли эксплуатационные характеристики, обеспечивающие надёжный сбор точных результатов тестирования.

Основные преимущества:

• 12-битные аналого-цифровые преобразователи
• ENOB 7,6 бит при 1 ГГц
• Длина записи 125 млн точек обеспечивает запись до 20 мс при частоте дискретизации 6,25 Гвыб/с
• Высота 2U (стоечных просвета) (8,9 см)

Системы автоматизированного тестирования (ATE)

На системы автоматизированного тестирования, для которых требуются надёжные помехоустойчивые программные функции, часто накладываются ограничения по пространству, занимаемому в стойках. Низкопрофильный осциллограф MSO Серии 5 с 8 каналами и высотой всего 2 стоечных просвета поставляется готовым к установке в стойку. Каждый вход можно использовать как высокоточный аналоговый канал или 8 цифровых каналов. При помощи осциллографа MSO Серии 5 с дисплеем диагональю 15,6 дюйма можно создать программы тестирования для проверки правильности разработок, а затем пользоваться теми же программами на низкопрофильной модели прибора в ходе производства.

Основные преимущества:

• 8 входов FlexChannel и дополнительный вход для запуска
• Высота 2 стоечных просвета (8,9 см), комплект для монтажа прилагается
• Удобная связь через порт 10/100/1000 Ethernet LAN
• Быстрая связь через порт USB 3.0

Технические характеристики
