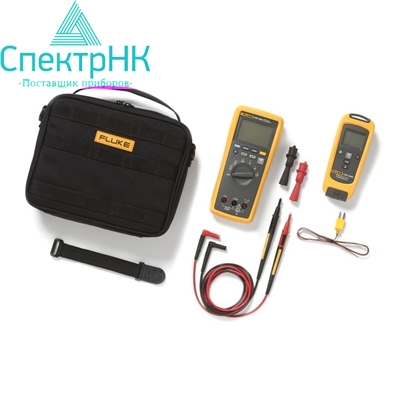

Мультиметр Fluke CNX t3000 комплект

Переменное напряжение

Диапазон ?

Разрешение

Погрешность ? ?

от 45 до 500 Гц

от 500 Гц до 1 кГц

600,0 мВ

0,1 мВ

1,0 % + 3

2,0 % + 3

6,000 В

0,001 В

60,00 В

0,01 В

600,0 В

0,1 В

1000 В

1 В

? Все диапазоны напряжения переменного тока указаны в пределах от 1 % до 100 %.
? Пик-фактор ? 3 по всей шкале до 500 В, возрастая линейно до пик-фактора < 1,5 при 1000 В.
? Для несинусоидальных форм сигнала обычно добавляется –(2 % от показания + 2 % на полной шкале) при пик-факторе не более 3.

Напряжение пост. тока, целостность, сопротивление, тестирование диода и емкость

Функция

Диапазон

Разрешение

Погрешность

мВ

600,0 мВ

0,1 мВ

0,09 % + 2

В

6,000 В

0,001 В

0,09 % + 2

60,00 В

0,01 В

600,0 В

0,1 В

1000 В

1 В

0,15 % + 2

Ом

600 Ом

1 Ом

Измерительный прибор подает звуковые сигналы при

Ом

600,0 Ом

0,1 Ом

0,5 % + 2

6,000 кОм

0,001 кОм

0,5 % + 1

60,00 кОм

0,01 кОм

60,00 кОм

0,1 кОм

600,0 кОм

0,001 МОм

50,00 МОм

0,01 МОм

1,5 % + 3

Проверка диодов

2,000 В

0,001 В

1 % + 2

мкФ

1000 нФ

1 нФ

1,2 % + 2

10,00 мкФ

0,01 мкФ

100,0 мкФ

0,1 мкФ

9999 мкФ?

1 мкФ

10%

? В диапазоне измерений 9999 мкФ погрешность измерений при значениях до 1000 мкФ составляет 1,2 % + 2.

Переменный и постоянный ток

Функция

Диапазон ?

Разрешение

Погрешность

мА, перемен. т.
(45 Гц - 1 кГц)

60,00 мА

0,01 мА

1,5 % + 3

400,0 мА ?

0,1 В

мА пост. тока ?

60,00 мА

0,01 мА

0,5 % + 3

400,0 В

0,1 В

? Все диапазоны напряжения переменного тока указаны в пределах от 5 % до 100 %.
? Входное напряжение нагрузки (типичное): 400 мА на входе 2 мВ/мА.
? Погрешность в диапазоне от 400,0 мА до 600 мА (перегрузка).

Частота

Диапазон

Разрешение

Погрешность ?

99,99 Гц

0,01 В

0,1 % + 1

999,9 Гц

0,1 В

9,999 кГц

0,001 кГц

99,99 кГц

0,01 кГц

? Частота указана до 99,99 кГц в вольтах, и до 10 кГц в амперах.

Входные характеристики

Функция

Защита от
перегрузок

Входной импеданс
(номинальный)

Коэффициент подавления синфазного сигнала (дисбаланс 1 кОм)

Подавление синфазного сигнала

1100 В (среднеквадратичное значение)

> 10 МОм > 100 пФ

> 120 дБ при пост. токе, 50 Гц или 60 Гц

> 60 дБ при 50 Гц или 60 Гц

1100 В (среднеквадратичное значение)

> 10 МОм > 100 пФ

> 60 дБ при пост. напр., до 60 Гц

1100 В (среднеквадратичное значение)

> 10 МОм > 100 пФ

> 120 дБ при пост. токе, 50 Гц или 60 Гц

> 60 дБ при 50 Гц или 60 Гц

Напряжение испытания на обрыв цепи

Полный диапазон

Типичный ток короткого замыкания

До 6 МОм

50 МОм

1100 В (среднеквадратичное значение)

< 2,7 В пост. тока

< 0,7 В пост. тока

< 0,9 В пост. тока

< 350 мА

1100 В (среднеквадратичное значение)

< 2,7 В пост. тока

< 2,000 В пост. тока

< 1,1 мА

Функция

Защита от перегрузки

Защита

мA

Защита предохранителем, 44/100 А, 1000 В, FAST

Перегрузка до 600 мА в течение максимум 2 минут, минимум 10 минут на восстановление

Запись минимальных и максимальных значений

Функция

Погрешность

Функции постоянного тока

Указанная погрешность функции измерения ± 12 подсчетов измерений длительностью >350 мс.

Функции переменного тока

Указанная погрешность функции измерения ± 40 подсчетов измерений длительностью >900 мс.

Общие характеристики

Максимальное напряжение между любым контактом и заземлением

1000 В пост. тока или перем. тока ср.кв.знач.

Защита предохранителем (Ом) от вх. А

Предохранитель 0,44 А(44/100 A, 440 мА), 1000 В FAST, только деталь, указанная Fluke

ЖК-дисплей

Частота обновления: 4/с
Вольты, амперы, омы: разрядность 6000
Частота: разрядность 10000
Емкость: разрядность 1000

Тип элементов питания

Три щелочных элемента питания типа АА, NEDA 15A IEC LR6

Время автономной работы

Минимум 300 часов

Температура

Рабочая: от -10 °C до 50 °C Хранения: от -40 °C до 60 °C

Относительная влажность

от 0 до 90 % (от 0 до 35 °C)
от 0 до 75 % (от 35 до 40 °C)
от 0 до 45 % (от 40 до 50 °C)

Высота над уровнем моря

Рабочая: 2000 м
Хранения: 12000 м

Температурный коэффициент

0,1 X (нормируемая погрешность / °C (< 18 °C или > 28 °C)

Частота радиосвязи

2,4 ГГц, диапазон ISM, расстояние 20 м

Размеры (В x Ш x Д)

4,75 см x 9,3 см x 20,7 см
(1,87" x 3,68" x 8,14")

Вес

340 г

Стандарты безопасности

US ANSI: ANSI/ISA 61010-1 / (82.02.01): 3-я редакция
CSA: CAN/CSA-C22.2 No 61010-1-12: 3-я редакция
CE European: IEC/EN 61010-1:2010

Электромагнитная совместимость
EMI, RFI, EMC, RF

EN 61326-1:2006, EN 61326-2-2:2006. ETSI EN 300 328 V1.7.1:2006, ETSI EN 300 489
V1.8.1:2008, FCC Part 15 Subpart C Sections 15.207, 15.209, 15.249, FCCID : T68-FWCS IC:6627A-FWCS

Степень защиты (IP)

IP54

Характеристики

Диапазон

Тип К: от -200 °C до 1372 °C

Разрешение

0,1 °C

Погрешность

±[0,5 % + 0,3 °C]

Входные разъемы

Тип К, мини

ЖК-экран с подсветкой

3 знака

Скорость регистрации/интервал

мин. 1 сек/возможность настройки с ПК

Тип элементов питания

2 AA, NEDA 15 А, IEC LR6

Время автономной работы

400 часов

Память

Запись до 65 000 показаний

Радиочастотная связь

Диапазон частот для промышленной, медицинской и научной аппаратуры 2,4 ГГц

Дальность радиочастотной связи

20 метров

Рабочая температура

от -10 °C до +50 °C

Температура хранения

От -40 °C до +60 °C

Температурная шкала

МТШ-90

Допустимая влажность при работе

90 % при 35 °C, 75 % при 40 °C, 45 % при 50 °C

Электромагнитная совместимость

EN 61326-1:2006

Соответствие стандартам безопасности

CAT I в соотв. с IEC/EN 61010-1:2010
EN/IEC 61010-2-030:2010

Уровень загрязнения

2

Температурный коэффициент

0,01 % от показаний +0,03 °C на каждый °C

Сертификация

CSA, FCC T68-FWCS IC:6627A-FWCS

Степень защиты (IP)

IP42 с термопарой

Размеры (ВхШхГ)

16,5 см x 6,35 см x 3,56 см (6,5" x 2,5" x 1,4")

Вес

0,22 кг
