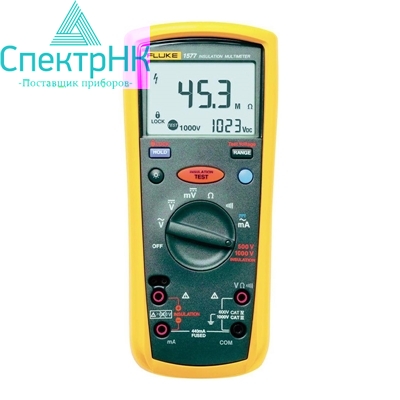

Мультиметр Fluke 1577

Функциональные возможности

Fluke 1577

Fluke 1587

Тестовое напряжение в режиме измерения сопротивления изоляции: 50 В, 100 В, 250 В, 500 В, 1000 В

*

Тестовое напряжение в режиме измерения сопротивления изоляции: 500 В, 1000 В

*

Измерение сопротивления изоляции: 0.01 МОм ... 2.0 ГОм

*

Измерение сопротивления изоляции: 0.1 МОм ... 600 МОм

*

Автоматический разряд емкостного потенциала

*

*

Функция сглаживания показаний в режиме измерения сопротивления изоляции - «Smoothing mode»

*

Частота

*

Емкость

*

Тест диодов

*

Температура

*

Min/Max

*

Фильтр НЧ для работы с приводами со встроенным частотным регулированием (VSD)

*

Переменное / постоянное напряжение

*

*

Постоянное напряжение, мВ

*

*

Сила постоянного / переменного тока, мА

*

*

Сопротивление (0.1 Ом ... 50 МОм)

*

*

Прозвонка

*

*

Щуп с кнопкой дистанционного запуска теста, тестовые щупы и зажимы типа «Крокодил»

*

*

Термопара K-типа в комплекте

*

Прочный и удобный кейс

*

*

Автоотключение питания

*

*

Измерение действующего значения (True-RMS)

*

*

Большой дисплей с подсветкой

*

*

Обнаружение напряжения (> 30 В) в тестируемой цепи в режиме измерения сопротивления изоляции для дополнительной защиты пользователя

*

*

Категории электробезопасности Кат. III 1000 В и Кат. IV 600 В

*

*

Технические характеристики мультиметра Fluke 1587

Постоянное напряжение

Максимальное напряжение:

1000 В

Точность:

Fluke 1577: ±(0.2%+2)

Fluke 1587: ±(0.09%+2)

Максимальное разрешение:

0.001В

Переменное напряжение

Максимальное напряжение:

1000 В

Точность:

Fluke 1577: ±(2%+3)

Fluke 1587: ±(2%+3)

Частотный диапазон:

Fluke 1587: 5КГц*

*с фильтром НЧ; 3дБ @ 800 Гц

Максимальное разрешение:

0.1 мВ

Постоянный ток

Максимальный ток:

400 мА

Точность по току:

Fluke 1577: ±(1.0%+2)

Fluke 1587: ±(0.2%+2)

Максимальное разрешение:

0.01 мА

Переменный ток

Максимальный ток:

400 мА

Точность по току:

Fluke 1577: ±(2.0%+2)*

Fluke 1587: ±(1.5%+2)*

* В диапазоне 1КГц

Максимальное разрешение:

0.01 мА

Сопротивление

Максимальное сопротивление:

50 МОм

Точность:

Fluke 1577: ±(1.2%+2)

Fluke 1587: ±(0.9%+2)

Максимальное разрешение:

0.1 Ом

Емкость (только Fluke 1587)

Максимальная емкость:

9,999 мкФ

Точность:

±(1.2%+2)

Максимальное разрешение:

1 нФ

Частота (только Fluke 1587)

Максимальная частота:

100 КГц

Точность:

±(0.1%+1)

Максимальное разрешение:

0.01 Гц

Измерение температуры (только Fluke 1587)

-40.0 °C ... 537 °C

в зависимости от характеристик термопары.

-40.0 °F ... 998 °F

Тест диодов (только Fluke 1587)

Диапазон:

6 В

Разрешение:

1 мВ

Точность:

±(2 % + 1)

Измерение сопротивления изоляции

Параметр

Значение

Тестовый ток

1 мА

Тестовое напряжение

Fluke 1577: 500, 1000 В

Fluke 1587: 50, 100, 250, 500, 1000 В

Максимальное сопротивление при тестовом напряжении 1000В

Fluke 1577: 600 МОм

Fluke 1587: 2 ГОм

Максимальное разрешение при тестовом напряжении

50 В: 0.01 МОм

100 В: 0.01 МОм

250 В: 0.1 МОм

500 В: 0.1 МОм

1000 В: 0.1 МОм

Точность при тестовом напряжении

50 В: ±(3 % + 5)

100 В: ±(3 % + 5)

250 В: ±(1.5 % + 5)

500 В: Fluke 1577: ±(2.0 % + 5)

Fluke 1587: ±(1.5 % + 5)

1000 В: Fluke 1577: ±(2.0 % + 5)

Fluke 1587: ±(1.5 % + 5) до 600 МОм,

±(10 % + 3) свыше 600 МОм

Требования к окружающей среде

Параметр

Значение

Диапазон рабочих температур

-20 °C ... +55 °C

Температура хранения

-40 °C ... +60 °C

Отн. влажность (без образования конденсата)

0% - 95% (10 °C - 30 °C)

0% - 75% (30 °C - 40 °C)

0% - 40% (40 °C - 55 °C)

Рабочая высота

2000 м

Соответствие стандартам безопасности

Параметр

Значение

Защита от перегрузок

Кат. III 1000 В и Кат. IV 600 В

В соответствии со стандартами

ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04, и IEC/EN 61010-1 2-е издание

Дополнительные характеристики

Параметр

Значение

Габаритные размеры

203 x 100 x 50 мм (с чехлом)

Вес

624 гр

Срок службы алкалиновых батарей

В режиме мультиметра:

1000 часов

В режиме измерения сопротивления изоляции:

Измеритель может выполнить до 1000 тестов сопротивления изоляции (тестовое напряжение 1000В, сопротивление 1 МОм) на свежих батареях при комнатной температуре.
