Мультичастотная трассопоисковая установка I5000

Мультичастотная трассопоисковая установка I5000

 Представляем Вам самую современную трассопоисковую систему i5000 производства фирмы Seba KMT (Германия). В трассоискателе i5000 много функций, которые облегчат Ваши ежедневные задачи по определению трассы и результаты будут точными и содержательными!

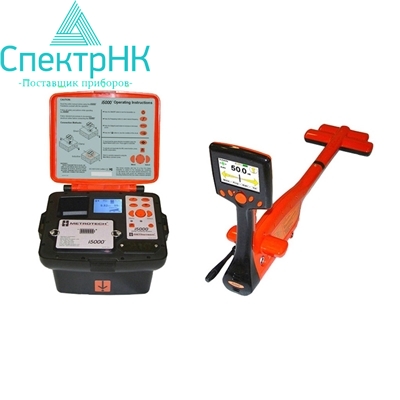

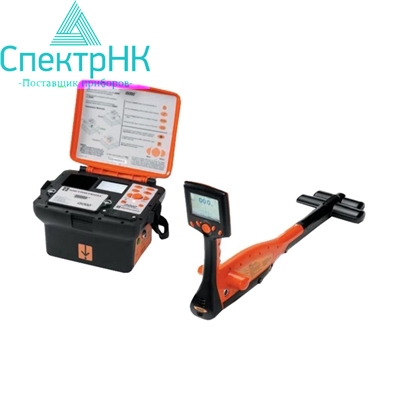

Мультичастотная трассопоисковая  система состоит из приемника i5000 Rx и генератора i5000 Tx.

Преимущества трассопоисковой системы:

• точное определение направления с помощью стрелок вправо / влево;
• „ Signal Select " и „ Distortion Alert " (сигнал отклонения) для обработки сигнала;
• простое распознавание изменений направления искомого кабеля через „ Guidance Compass ";
• интегрированный высокопроизводительный аккумулятор;
• автоматическое регулирование усиления;
• измерение глубины и усиления сигнального тока нажатием кнопки.

Приемник I5000

Ядром поисковой системы является мультичастотный приемник. Приемник трассопоисковой системы должен в первую очередь обеспечивать точные сведения о положении искомого кабеля, в частности, средней оси и глубины. При определении трассы постоянно встречаются трудности, например, искажения поля, вызванные отведением или сцеплением соседних кабелей. Приемник располагает новыми возможностями обработки, которые уменьшают субъективные оценки при определении трассы и повышают, таким образом, точность определения нужной трассы.

Преимущественные характеристики приемника i5000:

• многочисленные активные частоты от 491 Гц до 82 кГц, а также пассивные частоты для тока, радио и сигналы KKS;
• идентификация кабеля методами „ Signal Select " и „Distortion Alert";
• " Guidance Compass " помогает легко распознать трассу и ее ответвления;
• возможность переключения на автоматическое или ручное регулирование усиления;
• цветной экран с автоматическим освещением заднего плана;
• интерфейс Bluetooth для напр. модернизаций программного обеспечения;
• заряжаемая ионовая батарея Li для непрерывной эксплуатации в течение 30 часов;
• защитный класс IP54;
• автоматическое распознавание вспомогательного оборудования;
• измерение глубины и усиления потока сигнала нажатием кнопки.

Метод Signal Select - однозначная идентификация искомого кабеля с помощью знаков плюс или минус.
Метод Distortion Alert (сигнал отклонения). При этом качество принятого сигнала определяется индикатором, который показывает все возможные искажения поля. Чем меньше индикатор краснеет, тем лучше принятый сигнал.
Индикатор показывает также и направление кабеля с помощью „ Guidance Compass ". Таким образом, направление и развилка трасс могут быть определены очень быстро и надежно.

Генератор I5000

Генератор серии i5000 генерирует активные сигналы, которые регистрируются приемником. Применение генератора необходимо как для идентификации кабеля с помощью „ Signal Select ", так и для функции предупреждения искажения поля „ Distortion Alert ".

При помощи генератора Вы можете также измерить полное сопротивление кабеля и выбрать в ручном или автоматическом режиме оптимальную выходную мощность.

Генератор позволяет проводить измерения параметров в вольтах, в омах, в амперах, в ваттах. Вследствие этого техник-измеритель получает важную информацию о свойстве в проложенном в земле кабеле и наведенном выходном сигнале.

Преимущественные характеристики генератора i5000:

• спектр частоты возможно расширять, основной вариант содержит 6 активных частот;
• одновременный посыл до 3 активных частот. Таким образом, оптимальная частота выбирается просто на месте;
• выбираемый индуктивный выход для каждой частоты в диапазоне от 8,4 кГц до 82 кГц;
• автоматическое выравнивание полного сопротивления в диапазоне от 5 Ом до 5 кOм;
• автоматическое распознавание вспомогательного оборудования;
• графический ж/к дисплей для показа параметров: ток, сопротивление шлейфов и выходная мощность;
• графическое изображение выходной мощности и сопротивления;
• работает на базе встроенного заряжаемого аккумулятора;
• имеется функция определения места повреждения в оболочке (как опция).

Комплект поставки

Стандартный комплект поставки:

• Приемник
• Генератор
• Комплект проводов
• Зарядное устройство на 240 V и 12 V
• Жесткий чемодан
• Руководство по эксплуатации
• Комплект частот

Система для трассопоиска поставляется (как стандарт) со следующими частотами:

• пассивные частоты: 50 Гц, радио и сигнал KKS;
• активные частоты: 491 Гц, 982 Гц, 8,44 кГц, 9,82 кГц, 35 кГц, 82 кГц.

Расширение: специфические частоты по заказу клиента поставляются по запросу. Модернизация через встроенный интерфейс Bluetooth.

Принадлежности к трассопоисковой системе:

• Передающие клещи для i5000 (50 мм и 100 мм)
• Signal Select передающие клещи 100 мм
• Опция для поиска повреждения оболочки с помощью рамочного приемника для точного определения повреждения
• Катушка для выбора кабеля из пучка
• GOK 50-R кабель для локализации для неметаллических трубопроводов
• MLS - радиопередатчик - излучатель с различными частотами

Внимание! Производитель оставляет за собой право изменить комплект поставки.
