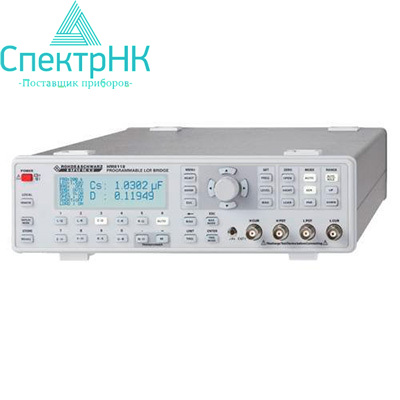

Мост/измеритель R&S LCR HM8118 (200 кГц)
|
|
|
|
|
|
Гарантия производителя
Производитель: Rohde & Schwarz
Доставка по Казахстану
Артикул: s06760Цену уточните у менеджера
R&S LCR-метр HM8118 является измерителем лабораторного типа: его базовая погрешность не превышает 0,5%. Прибор контролирует параметры и тестирует пассивные компоненты электронных схем, а также определяет реальные характеристики различных систем и устройств.
Как и другие программируемые приборы серии HM81xx, LCR-метр HM8118 используется как в составе автоматизированных измерительных систем и тестовых производственных установок с компьютерным или дистанционным управлением, так и в "автономном" режиме, как отдельный измеритель, управляемый вручную.
Измерительные возможности
В отличие от бюджетных LCR-метров, Rohde & Schwarz HM8118 обеспечивает не только измерение индуктивности, емкости, и активного сопротивления, но и расчёт таких параметров, как тангенс угла потерь, добротность, фазовый сдвиг, комплексные значения импеданса, реактивная и полная проводимость, и пр.
Расширение измерительных возможностей прибора достигается за счет функции программирования тестового сигнала: задания частоты, величины тока и напряжения смещения, а также подключения внешнего источника питания. За счет этого LCR-метр HM8118 может использоваться для тестирования индукционных устройств на разных частотах, а также проверки электролитических и других конденсаторов с рабочим напряжением до 40 В. Проверяя трансформаторы воздушного типа, а также со стальным или ферритовым сердечником, вы можете дополнительно фиксировать взаимную индуктивность, вычислять соотношение витков, определять наличие межвитковых замыканий, утечки и пр.
Высокая эффективность модели Rohde & Schwarz HM8118 обеспечивается за счет наличия последовательного и параллельного режимов работы, с одновременным измерением нескольких параметров. При этом на ЖК дисплее, помимо получаемых результатов, также отображаются измерительные функции, частота и уровень тестового сигнала, рабочий диапазон и единицы измерений, и другие параметры, фиксирующие текущее состояние прибора. Это обеспечивает высокую информативность и снижает трудоемкость работ: вам не нужно делать какие-либо переключения для просмотра нужных показателей.
Функциональные особенности
Универсальность Rohde & Schwarz HM8118 обеспечивается за счет:
- широкого частотного диапазона (20 Гц – 200 кГц) — вы можете тестировать разнотипные устройства бытового, связного, авиационного, военного и другого назначения, промышленной электроники и т.п.;
- высокой скорости производства замеров — динамика процессов фиксируется более эффективно;
- разнотипных интерфейсов — вы можете тестировать устройства разных классов, включая нестандартные. Стационарный блок для подключения SMD-компонентов и набор кабелей с разъемами Кельвина поставляются в комплекте.
Для обеспечения возможности работы в составе производственных комплексов LCR-метр HM8118 может опционально оснащаться групповым интерфейсом. Это позволяет производить автоматическую сортировку тестируемых компонентов: имеется возможность задания до 9-групповых конфигураций.
Благодаря высокой точности, широким измерительным возможностям и многофункциональности, купить R&S LCR-метр HM8118 можно для промышленного и лабораторного использования, исследовательских и учебных целей.
Технические характеристики
LCR HM8118 (200 кГц)Пределы допускаемой погрешности измерения основных величин (Z, R, С, L)Общие технические характеристикиРабочие условия применения
| Диапазон измерения импеданса Z (полного комплексного сопротивления) | от 0,2 мОм до 100 МОм | |
| Диапазон измерения сопротивления R | от 0,2 мОм до 100 МОм | |
| Диапазон измерения емкости С | от 0,01 пФ до 100 мФ | |
| Диапазон измерения индуктивности L | от 10 нГн до 100 кГн | |
| Диапазон измерения тангенса угла потерь D | от 0,0001 до 9,9999 | |
| Диапазон измерения добротности Q | от 0,1 до 9999,9 | |
| Диапазон измерения фазового угла ? | от -179° до 180° | |
| Пределы допускаемой приведенной базовой погрешности измерения величин D,Q,? на частоте 1 кГц | ±0,1 % | |
| Диапазон частот тестового сигнала | от 20 Гц до 200 кГц (69 шагов) | |
| Пределы допускаемой относительной погрешности установки частоты тестового сигнала | ±10-4 | |
| Диапазон уровня тестового сигнала, СКЗ | от 50 мВ до 1,5 В (шаг 10 мВ) | |
| Пределы допускаемой относительной погрешности установки уровня тестового сигнала | ±5 % | |
| Диапазон значений внутреннего напряжения постоянного смещения | от 0 до 5 В (шаг 10 мВ) | |
| Диапазон значений внутреннего тока постоянного смещения | от 0 до 200 мА (шаг 1 мА) | |
| Диапазон импеданса | Диапазон частот | Погрешность |
| 0,2 мОм – 2,5 Ом | 20 Гц – 10 кГц | ±(0,3 % + 1 мОм/|Z|) |
| 10 кГц – 100 кГц | ±(0,5 % + 2 мОм/|Z|) | |
| 2,5 Ом – 100 Ом | 20 Гц – 10 кГц | ±(0,1 % + 1 мОм/|Z|) |
| 10 кГц – 100 кГц | ±(0,2 % + 2 мОм/|Z|) | |
| 100 кГц – 200 кГц | ±(0,5 % + 5 мОм/|Z| + |Z|/10 МОм) | |
| 100 Ом – 25 кОм | 20 Гц – 1 кГц | ±(0,05 % + |Z|/2 ГОм) |
| 1 кГц – 10 кГц | ±(0,1 % + |Z|/1,5 ГОм) | |
| 10 кГц – 100 кГц | ±(0,2 % + |Z|/100 МОм) | |
| 100 кГц – 200 кГц | ±(0,5 % + 5 мОм/|Z| + |Z|/10 МОм) | |
| 25 кОм – 1 МОм | 20 Гц – 1 кГц | ±(0,05 % + |Z|/2 ГОм) |
| 1 кГц – 10 кГц | ±(0,1 % + |Z|/1,5 ГОм) | |
| 10 кГц – 100 кГц | ±(0,5 % + |Z|/100 МОм) | |
| 1 МОм – 4 МОм | 20 Гц – 10 кГц | ±(0,1 % + |Z|/1,5 ГОм) |
| 10 кГц – 100 кГц | ±(0,5 % + |Z|/100 МОм) | |
| 4 МОм – 100 МОм | 20 Гц – 10 кГц | ±(0,2 % + |Z|/1,5 ГОм) |
| 10 кГц – 100 кГц | ±(0,5 % + |Z|/100 МОм) | |
| Температурный коэффициент погрешности измерения величин Z, R,L, C | ±5·10-6/°C | |
| Время установления рабочего режима прибора, не более | 30 минут | |
| Напряжение и частота питающей сети | (110 – 230) В ± 10 %, 50/60 Гц | |
| Потребляемая мощность, не более | 20В·А | |
| - температура окружающего воздуха | от 5 до 40°С | |
| - относительная влажность воздуха | от 5 до 80% | |
| - температура хранения/транспортирования | от -20 до +70°С | |
| Габаритные размеры (ширина × высота × длина) | 285 × 75 × 365 мм | |
| Масса | 4 кг | |
Где купить Мост/измеритель R&S LCR HM8118 (200 кГц) в Алматы
Мост/измеритель R&S LCR HM8118 (200 кГц) можно заказать в компании «СпектрНК»: оставьте запрос на сайте или позвоните по телефону +7 (700) 258-08-62 (есть WhatsApp). Менеджер в Алматы уточнит комплектацию и подготовит коммерческое предложение. Доставка по всему Казахстану, оплата по счёту для юридических и физических лиц.
Вопросы и ответы
Сколько стоит Мост/измеритель R&S LCR HM8118 (200 кГц)?
Цена зависит от комплектации и условий поставки — менеджер в Алматы подготовит коммерческое предложение по вашему запросу.
Можно ли заказать Мост/измеритель R&S LCR HM8118 (200 кГц) с доставкой по Казахстану?
Да, доставляем по всему Казахстану транспортными компаниями и курьерскими службами, по Алматы — своей службой доставки.
Кто производитель Мост/измеритель R&S LCR HM8118 (200 кГц)?
Производитель — Rohde & Schwarz. Все приборы бренда — на странице Rohde & Schwarz, похожие модели — в разделе «Радиоизмерительные приборы».
