Мобильная система SPG 40

Мобильная система SPG 40

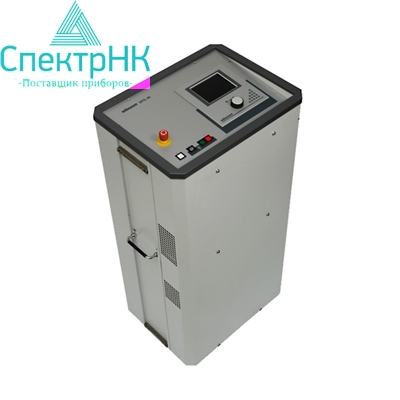

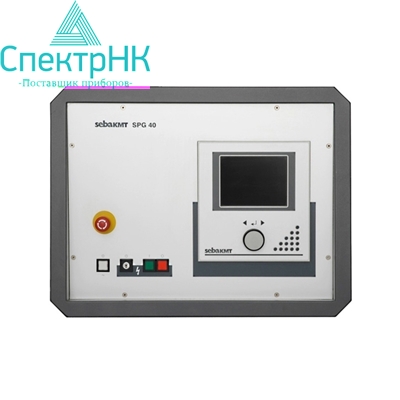

Мобильная система SPG 40 предназначена для определения неисправностей в кабелях.

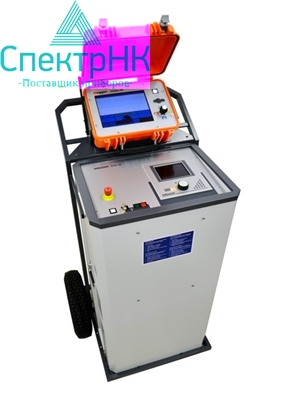

Для проведения комплексного анализа состояния кабелей низкого и среднего напряжения, испытания и поиска в них места повреждения используют мобильные установки, которые обеспечивают всестороннее обследование кабельных линий по средствам использования одной системы, построенной по модульному принципу. Мобильные установки могут транспортироваться без помощи автомобиля.

Используется для работы с сетях низкого и среднего напряжения. В установке реализованы инновационные методы поиска неисправностей: ARM, Ice-связь по току и Decay-связь по напряжению.

С помощью установки SPG 40 возможно осуществить:

• Испытание изоляции кабеля постоянным напряжением от 0,5 до 5 кВ.
• Испытание жилы кабеля постоянным напряжением до 40 кВ.
• Преобразования высокоомных повреждений к низкоомным.
• Предварительная локализация повреждений в кабеле при помощи рефлектометра.
• Точная локализация повреждений в кабеле при помощи генератора ударных волн.

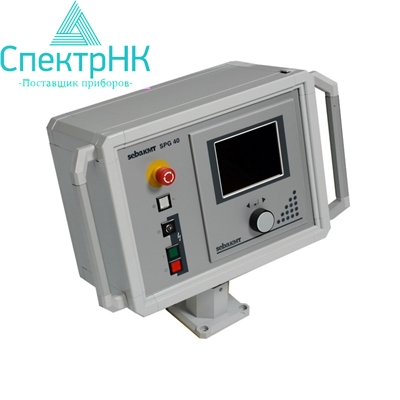

Для удобного управления установкой возможно дополнение основного блока системы выносным блоком управления.

Особенности работы устройства:

• Интегрированный ARM-фильтр для измерения отражения от электрической дуги в месте прожига (arc Reflection Method) при помощи рефлектометра TDR (Time Domain Reflectometer, например, Teleflex T 30-E)
• Удобное управление одной кнопкой
• Уровни импульсного напряжения для кабелей среднего напряжения 0...12,5/25 кВ
• Уровни импульсного напряжения для низковольтных кабелей 0...4 кВ или 0...8 кВ (Опция)



Комплект поставки

Дополнительные принадлежности:

• Внешний аварийный выключатель с сигнальными лампами
• Приемник звуковых волн Digiphone, для точной локализации мест повреждения
• Прибор для поиска замыканий на землю ESG 80-2
• Трассопоисковая установка Ferrolux

Внимание! Производитель оставляет за собой право изменить комплект поставки.
