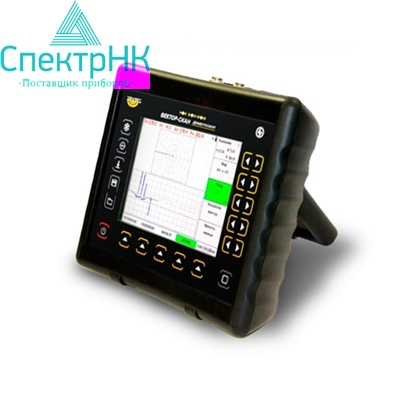

Многофункциональный вихретоковый дефектоскоп ВЕКТОР-СКАН

Многофункциональный вихретоковый дефектоскоп ВЕКТОР-СКАН

Дефектоскоп предназначен для контроля электропроводящих изделий на наличие дефектов типа поверхностных и подповерхностных трещин, коррозии, нарушений сплошности и однородности материалов, полуфабрикатов и готовых изделий из ферромагнитных и неферромагнитных сталей, цветных металлов и их сплавов, углепластиков  и пр.  В дефектоскопе реализованы вихретоковый, магнитоиндукционный, импедансный, низкочастотный ультразвуковой и ЭМА методы контроля.

Может использоваться для измерения толщины защитных покрытий, электропроводности цветных металлов и содержания ферритной фазы в нержавеющих хромоникелевых сталях аустенитного и аустенито-ферритного классов, а также для оценки глубины поверхностных трещин.

С дефектоскопом ВЕКТОР-СКАН могут использоваться любые накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи в частотном диапазоне от  10  Гц до 20 МГц, а также любые динамические (роторные) преобразователи, в том числе  FOERSTER ,  ELOTEST и др. при использовании специальных переходников.

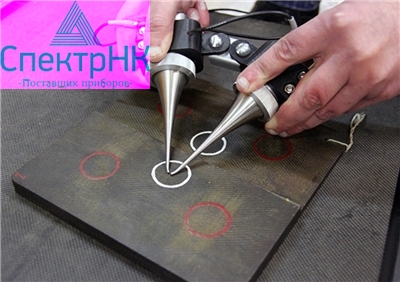

Возможно подключение низкочастотных пьезоэлектрических, импедансных и электромагнитно-акустических (ЭМА) преобразователей для контроля изделий из металлов и композитных материалов с целью исследования физико-механических свойств и контроля клеевых соединений с целью выявления таких дефектов как расслоение, непропитка, непроклей.

Чувствительность контроля определяется свойствами контролируемого материала, используемыми преобразователями, глубиной залегания, размерами, ориентацией и типом дефектов.

Отличительные особенности:

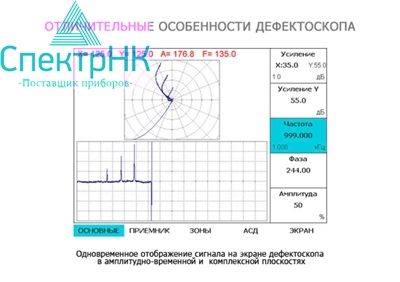

• Одновременное отображение сигнала на экране дефектоскопа в амплитудно-временной и комплексной плоскостях

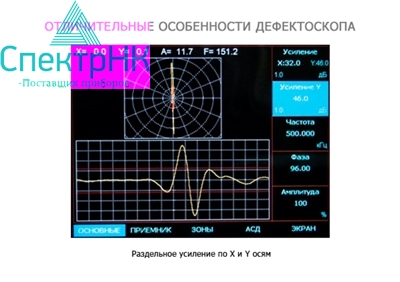

• Раздельное усиление по X и Y осям
• Режим синхронизации для работы с вихретоковыми роторными преобразователями
• Возможность контроля различных углепластиков
• Контроль композитов и сотовых конструкций с использованием импедансных преобразователей
• Функции измерения электропроводности, содержания ферритной фазы, измерения глубины поверхностных трещин
• Большая память настроек и результатов
• Две настраиваемые зоны АСД: коробка и сегмент
• Различные режимы отображения сигнала
• Прекрасно читаемый на солнечном свету TFT экран
• Морозостойкое (от -30С) исполнение
• Различные виды зон АСД с программируемой логикой определения дефектов
• Богатые функциональные возможности и широкий круг решаемых задач
• Возможность подключения различных вихретоковых преобразователей
• Выявление дефектов под слоем любого диэлектрика (лакокрасочного, теплоизоляционного покрытия, герметика и т. д.)
• Запоминание большого количества настроек и результатов контроля
• Питание от литий-ионных аккумуляторов
• Встроенное зарядное устройство
• Легкий эргономичный корпус из ABS пластика

Области применения:

• Авиационная и космическая промышленность
• Военная промышленность
• Машиностроение
• Судостроение и судоремонт
• Тепловая и атомная энергетика
• Химическая, пищевая промышленность

Комплект поставки

Электронный блок дефектоскопа со встроенным Li-ion аккумулятором	1
Блок питания сетевой 18В / 220В	1
Защитный чехол с блендой и креплением на корпусе оператора	1
Преобразователь параметрический ПВР-1 (1 МГц)*	1
Преобразователь низкочастотный ПВД-1 (20кГц)*	1
Вихретоковый преобразователь ГАЛС-1 (карандаш)*	1
Импедансный преобразователь SP/RSP *	1
Стандартный образец  ЭО-ГАЛС	1
Кабель USB для связи с ПК	1
Программное обеспечение на CD-диске	1
Комплект документации (руководство пользователя, паспорт, методика поверки, свидетельство о метрологической поверке)	1
Кейс для переноски	1

*Количество и тип преобразователей зависит от решаемых задач и определяется требованиями заказчика

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Внесен в Государственный реестр средств измерений.

Дополнительно

Для выявления дефектов электропроводящих объектов применяют вихретоковый дефектоскоп ВЕКТОР-СКАН. С помощью такого прибора возможен поиск поверхностных и предповерхностных изъянов, таких как трещины, коррозия, нарушение структуры деталей, заготовок и конструкций, а также определение содержания в них ферритной фазы даже под слоем непроводящих покрытий. Используется в работе со сталями как ферромагнитного, так и неферромагнитного типов, цветными металлами и углепластиком.

Вихретоковый дефектоскоп ВЕКТОР-СКАН реализует сразу несколько видов контроля: кроме вихретокового с его помощью возможно проведение испытаний также импедансным, магнитоиндукционным, ультразвуковым и ЭМА методами. Некоторые из этих возможностей требуют подключения дополнительного оборудования, например, проходных, накладных вихретоковых абсолютных и дифференциальных или динамических (ротационных) преобразователей. Для подключения некоторых из них необходимо устанавливать переходники и соответствующим образом калибровать устройство, однако богатство его функционала при этом значительно расширяется, позволяя справляться с целым комплексом задач при помощи одного универсального инструмента. Это может быть и измерение глубины поверхностных трещин, толщины защитных покрытий, электропроводности, поиск расслоений, непроклеев и других дефектов.

Работа с прибором не вызовет трудностей даже у персонала без специальной подготовки: большой TFT экран отображает сигнал одновременно в нескольких плоскостях и в различных режимах. С помощью клавиатуры вихретокового дефектоскопа ВЕКТОР-СКАН можно легко и быстро настраивать прибор, сохранять полученные данные и настройки работы в энергонезависимой памяти. Аккумулятор позволяет применять устройство в автономном режиме в полевых условиях.
