Механизированная установка ультразвукового контроля листового проката УКЛ-32

Механизированная установка ультразвукового контроля листового проката УКЛ-32

Установка механизированного ультразвукового неразрушающего контроля УКЛ-32 предназначена для проведения ультразвукового контроля качества листового проката различных габаритных размеров, толщиной до 400 мм. Контроль проводится при одностороннем доступе к изделию.

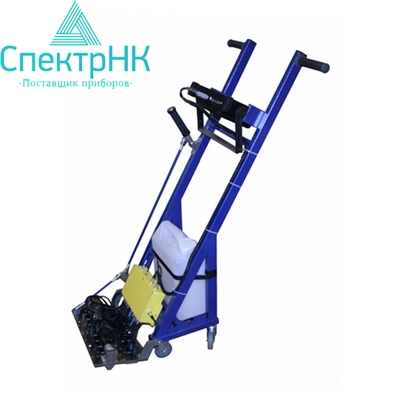

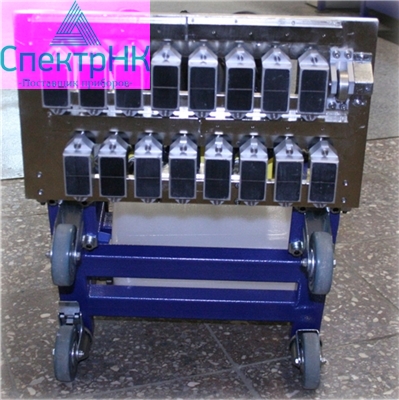

Установка контроля состоит из ультразвукового многоканального дефектоскопа УСД-60-8К и механической части, на которой установлен акустический 16-ти элементный блок ультразвуковых преобразователей, 32-х канальный коммутатор и система подачи акустической жидкости.

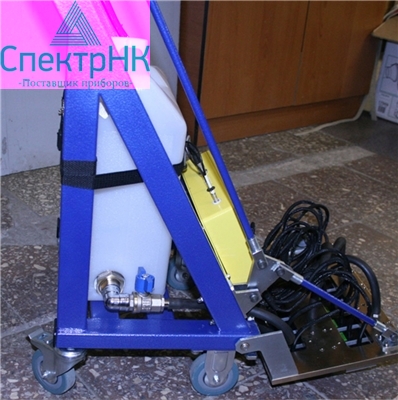

Перемещение тележки осуществляется на колесах. Для легкого подъема и опускания акустического блока на механической части установлен  рычаг.

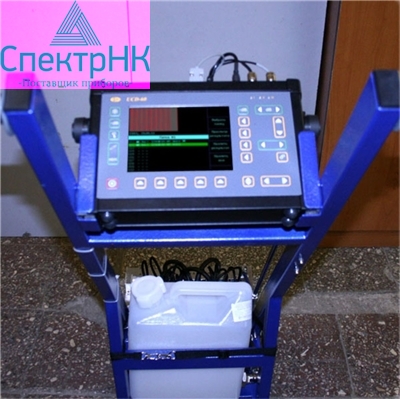

Дефектоскоп УСД-60-8К является средством измерения, включенным в государственный реестр средств измерений РФ под  №34808-10. В качестве коммутатора используется высокоскоростной 32-х канальный электронный коммутатор для дефектоскопов серии УСД-60.

Для обеспечения привязки сигнала к координатной развертке на акустическом блоке установлен специальный водозащищенный энкодер.

Отличительные особенности:

• Дисплей: цветной TFT 135 x 100 мм (640 х 480 точек)
• Работа на прямом солнечном свете и при отрицательных температурах
• Отдельная настройка каждого канала: генератор, приемник,  ВРЧ и пр.
• Частота повторения ЗИ: до 2000Гц
• Вывод сигналов в виде А-,  С- скана
• Возможность автоматической калибровки на контроль листа заданной толщины
• Автоматический контроль акустического контакта
• Оценка размеров дефекта
• Интерфейс Ethernet
• Питание: Li-ion аккумулятор или внешний блок питания
• До 6-8 часов работы от аккумулятора





Комплект поставки

• Электронный блок УСД-60-8К со встроенным Li-ion аккумулятором
• Механизированное устройство-тележка для контроля листа
• Ультразвуковой 32-х канальный блок с шириной 300 мм для толщин до 400 мм
• КМ-32 Коммутатор 32-х канальный
• FD32L Кабель соединительный для подключения дефектоскопа к коммутатору
• Бак для акустической жидкости
• Кабель 60-Ethernet-1m для связи с ПК
• Кабель 60-Ethernet-2m для связи с ПК
• Ethernet Switch для УСД-60
• Блок питания сетевой 18В / 220В
• Кабель СР50-Lemo00 - 2 шт.
• Преобразователь ультразвуковой П112-2,5-К12
• Преобразователь ультразвуковой П112-5-12/2
• Программное обеспечение на CD-диске
• Комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки)
• Кейс для дефектоскопа

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Дополнительно

Современная, высокотехнологичная механизированная установка ультразвукового контроля листового проката УКЛ-32 является разработкой профессионалов своего дела и способна удовлетворить запросы специалистов по множеству направлений.

Механизированная установка ультразвукового контроля листового проката УКЛ-32 – один из наиболее полных и профессиональных способов провести УЗ-контроль соответствующих объектов толщиной до четырехсот метров. Весь процесс диагностики производится при одностороннем доступе к изделию.

Стоит сказать о ряде особенностей, делающих работу оператора с данным аппаратом наиболее комфортной. Это наличие цветного TFT-индикатора с разрешением 640х480 точек с высокой динамикой сигнала: дисплей выдает отличное, четкое, яркое изображение, а также автоматической настройки развертки, ВРЧ, усиления во всех каналах, возможности изменения шага для увеличения/уменьшения показателей большинства функций, узкополосных фильтров для повышения соотношения сигнал/шум. При работе с данным аппаратом оператор получает данные в виде С-развертки со всеми показателями о имеющихся дефектах, их можно перенести на персональный компьютер и уже на нем детально и подробно разобрать.

Устройство прибора выглядит следующим образом. Он подключен к тридцати двух канальному коммутатору, к которому в свою очередь подсоединены шестнадцати двухканальные адаптеры, установленные в акустическом блоке. В корпусе содержатся ультразвуковые датчики с частотами 2,5 МГц и 5 МГц. Данная система позволяет при необходимости за один раз оперативно с минимальной мертвой зоной диагностировать изделия толщиной до трехсот миллиметров.

Если говорить о надежности устройства, то оно может нормально функционировать при температурных условиях от +5 °С до +50 °С и уровне влажности в окружающей среде до 80%. Степень защищенность – IP54, т.е. прибор защищен от случайных брызгов и капель, а также пылеустойчив. Вес установки: 54 кг. Габариты: 1400х400х400.

Одним из самых высокоэффективных аппаратов в своей категории является механизированная установка ультразвукового контроля листового проката УКЛ-32, с ней многие специалисты почувствуют себе увереннее и добьются эффективной и оперативной работы.



Технические характеристики

Где купить Механизированная установка ультразвукового контроля листового проката УКЛ-32 в Алматы

Механизированная установка ультразвукового контроля листового проката УКЛ-32 можно заказать в компании «СпектрНК»: оставьте запрос на сайте или позвоните по телефону +7 (700) 258-08-62 (есть WhatsApp). Менеджер в Алматы уточнит комплектацию и подготовит коммерческое предложение. Доставка по всему Казахстану, оплата по счёту для юридических и физических лиц.
